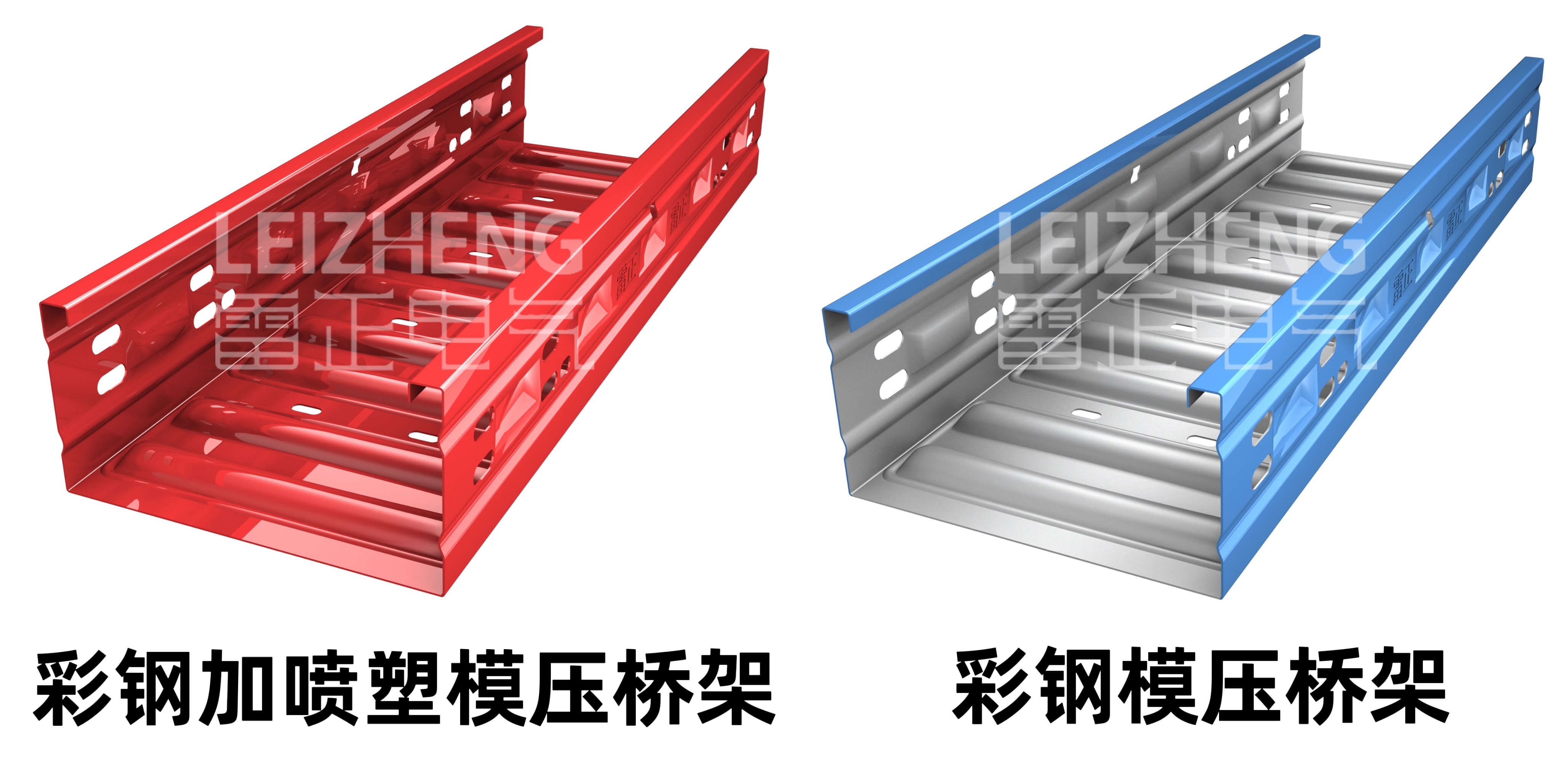

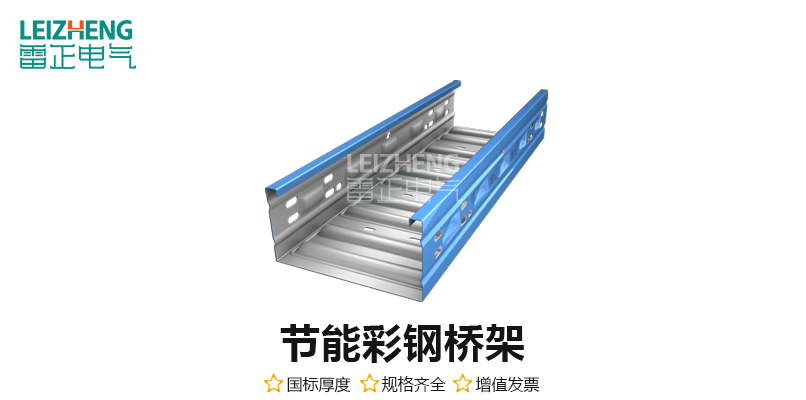

節能彩鋼橋架介紹
節能彩鋼橋架采用有機涂層彩鋼板制造而成，彩色涂層鋼板是選用連續熱鍍鋅鋼板經過一系列科學的預處理，使其表面凈化后，再在其表面噴涂一層底漆，一層面漆，彩色涂層鋼板一般都是正規大型廠家生產，因此其原材料表面處理質量較高，防腐能力較強，如果能保證成品不裸露基板，用其制作的彩鋼橋架可適宜在室內干燥環境下使用。
彩鋼板剪切面由于受到涂漆的張力阻礙了基板鋅層偶合電流的運動，使鋅層無法流動來彌合切口和機械損傷問題，因此室外和室內潮濕環境不宜采用；可選擇彩鋼加噴涂、熱浸鍍鋅及不銹鋼，作為表面防護。
- 節能模壓增強型橋架鋼材耗材比普通平板橋架節省15%~30%以上
- 建議適用環境
彩鋼橋架應根據使用環境，分別選擇PE、HDP、PVDF型號，不適合用于潮濕或戶外環境（彩鋼加噴涂，鹽霧試驗時間可達到：960h）
節能模壓增強型橋架和傳統普通橋架區別優勢對比
| 內容 | 傳統普通橋架 | 節能模壓增強底橋架 | 防腐試驗備注 | |
| 表面處理 | 表面處理方式一般為噴塑、熱浸鍍鋅，用熱鍍鋅板、不銹鋼/鋁合金板制作 | 表面處理方式：噴塑、熱浸鍍鋅，用熱鍍鋅板、彩鋼板、不銹鋼/鋁合金板制作 | 鹽霧試驗時間 | 熱鍍鋅板：48h |
| 加工工藝 | 采用傳統的剪板、沖孔、折彎加工而成 | 經模壓、深沖加強筋成型 | 噴塑：96h | |
| 載荷能力 | 一般 | 較強 | 熱浸鍍鋅：96h | |
| 安裝施工 | ?橋架笨重，勞動強度大，支架安裝密度大，牽引電纜阻力大 | 自重較輕，施工強度降低，但支架安裝密度大，牽引電纜阻力稍小 | 聚酯PE：480h | |
| 節能效果 | 耗材量大，電線直接鋪設在橋架底板上，熱空氣對流空間小，不利于散熱 | 耗材量稍少，熱空氣對流空間一般，散熱效果一般 | PE彩鋼加聚酯噴涂：960h | |
| 物流運輸 | 體積大，屬于重泡貨，按重量和體積收運費，運輸途中橋架相互摩擦，表面處理易破壞 | 體積大，重量輕，按立方收運費，運輸途中橋架相互摩擦，表面處理易破壞 | VCI雙金屬涂層：960h | |
節能彩鋼模壓增強底橋架厚度標準
| 托盤寬B | 模壓增強底橋架 | |
| 槽體 | 槽蓋板 | |
| B<300 | 0.8 | 0.6 |
| 300≤B≤500 | 1.0 | 0.6 |
| 500≤B≤800 | 1.2 | 0.6 |
| 800、1000 | 1.5 | 0.6 |
| T/CECS 31-2017 | ||
彩鋼橋架的顏色包括：
- 白灰（用于強電電線電纜的鋪設）；
- 紅色（用于消防電線電纜的鋪設）；
- 天藍色（用于弱電電線電纜的鋪設）；
- 橙色（用于弱電電線電纜的鋪設）；
- 檸檬黃（用于弱電電線電纜的鋪設）；
- 綠色（用于弱電電線電纜的鋪設）；
- 中灰（常規防火橋架顏色）；

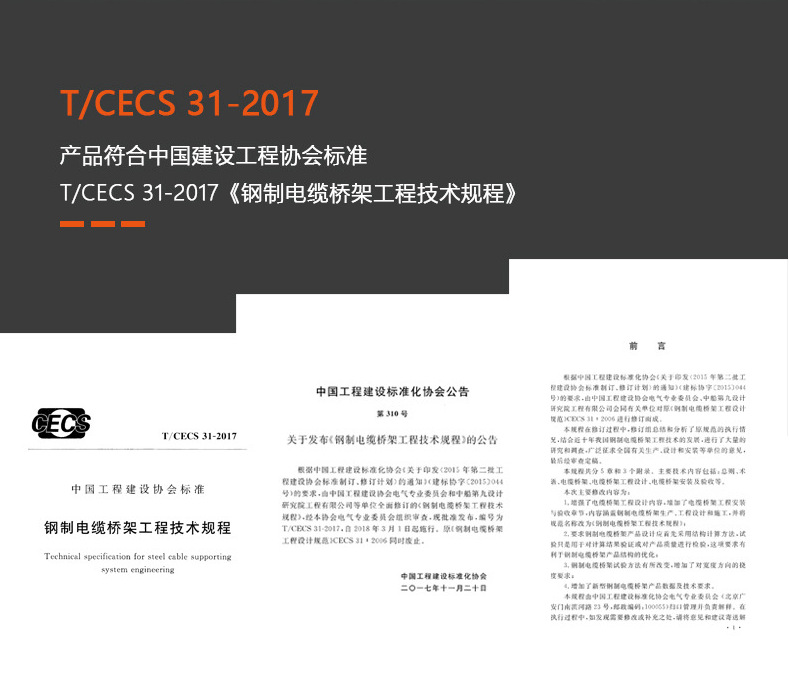

技術執行標準
TCECS 31-2017 鋼制電纜橋架工程技術規程
