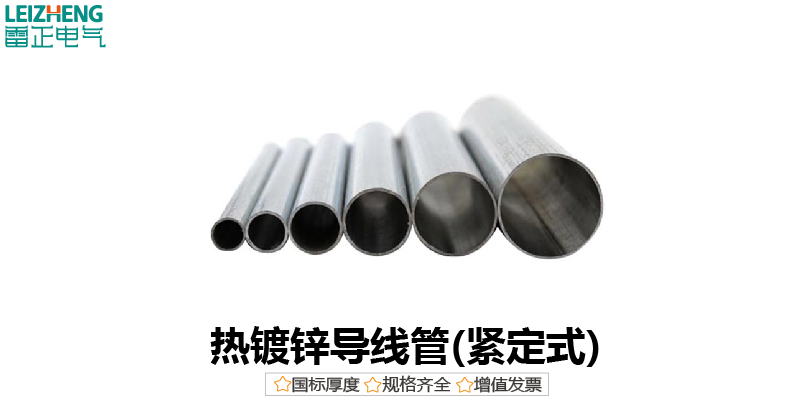

熱鍍鋅導線管(緊定式JDG三級管)介紹
熱鍍鋅緊定式JDG三級管采用優質冷軋帶鋼雙面熱鍍鋅保護，經高頻焊接一次成型， 壁厚均勻，內焊縫毛刺接近“0”，焊縫光滑，圓度高，端口平滑無毛刺。耐腐蝕為中性三級，避免雨淋和酸性物質，使用配套專用工具可彎角，不變形，不斷裂。標準長度4米，標準型壁厚1.6mm，明敷暗埋均可使用。熱鍍鋅板鍍鋅層在80g（12μm）左右，為防腐防銹的最基本鋅層厚度；
使用環境的建議
- 鍍鋅鋼管適宜在干燥通風的環境中，與中性物質(如中性的泥土、砂、石)接觸。鋅是一種較活潑的兩性元素與酸堿物均獲反應，也可以置換鹽類中的重金屬離子，所以在潮濕的酸堿鹽介質環境中鋅層易遭受破壞、導致腐蝕穿孔。
- 熱鍍鋅導線管由于管壁相對輸水用管薄，所以在運輸、裝卸、貯存過程中都要注意輕提輕放，防止撞擊導致凹扁。
- 熱鍍鋅導線管，在運輸、貯存過程中必須防水，防潮。
- 熱鍍鋅導線管不得露天存放，應儲存在通風良好、干燥的室內倉庫中，周圍不應有腐蝕氣體存在。
| 熱鍍鋅導線管(緊定式JDG三級管)規格表 | ||||||
| 規格 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
| 外徑 | 16 | 20 | 25 | 32 | 40 | 50 |
| 外徑公差 | 0~0.30 | 0~0.30 | 0~0.40 | 0~0.40 | 0~0.40 | 0~0.50 |
| 壁厚 | 1.50 | 1.60 | 1.60 | 1.60 | 1.60 | 1.60 |
| 壁厚公差 | ±0.15 | ±0.16 | ±0.16 | ±0.16 | ±0.16 | ±0.16 |
| 長度 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| 長度公差 | ±5.00 | ±5.00 | ±5.00 | ±5.00 | ±5.00 | ±5.00 |
| 理論重量 最小/最大 |
0.452 | 0.643 | 0.811 | 1.079 | 1.37 | 2.03 |
| 0.531 | 0.783 | 0.995 | 1.305 | 1.65 | 2.38 | |

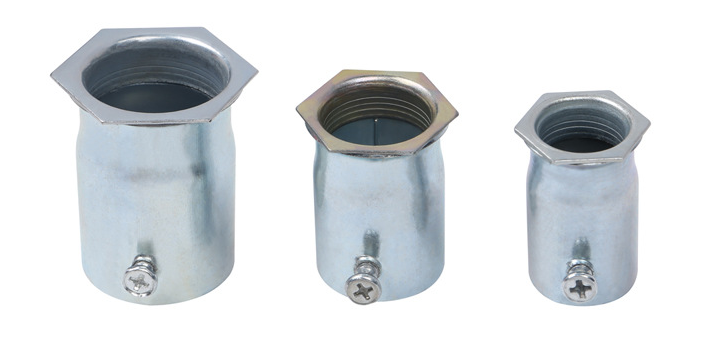

JDG導線管的連接方式
- 螺紋接頭連接(壁厚1.6mm及以上的導線管)
- 直管接頭連接
技術執行標準：
- GBT 20041.1-2015 電氣安裝用導管系統 第1部分
- GB 20041.21-2017 電纜管理用導管系統 第21部分：剛性導管系統的特殊要求
國標壁厚說明
- CECS120：2007套接緊定式鋼導管電線管路施工及驗收規程
熱鍍鋅導線管(JDG）生產流程
