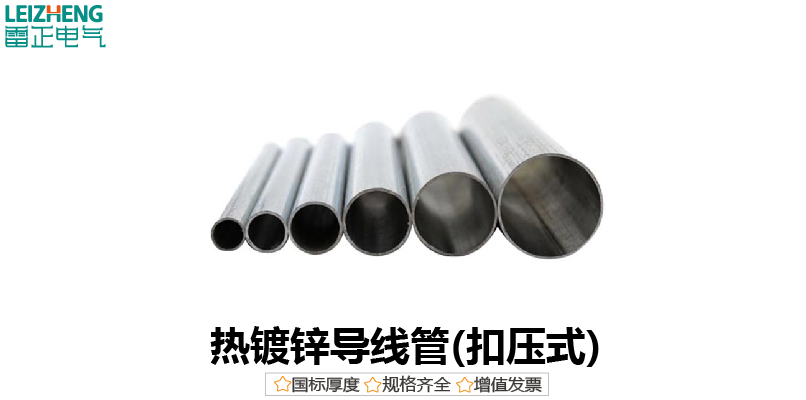

熱鍍鋅導線管(扣壓式KBG三級管)介紹
熱鍍鋅扣壓式KBG三級管采用優質冷軋帶鋼雙面熱鍍鋅保護，經高頻焊接一次成型，壁厚均勻，內焊縫毛刺接近“0”，焊縫光滑，圓度高，端口平滑無毛刺。中型防護：三級(避免雨淋)使用配套專用工具可彎角，不變形，不斷裂。標準長度4米，標準型壁厚1.2mm，明敷暗埋均可使用。熱鍍鋅板鍍鋅層在80g（12μm）左右，為防腐防銹的最基本鋅層厚度；
注:
- 連接處可不設置跨接線( 摘自CECS120: 2007第六章管路接地，條文說明第六章)
- 耐腐蝕性能為中性，避免雨淋和酸性物質，適合建筑干燥通風場所的電氣線路管道工程
- 采用優質熱鍍鋅卷帶加工而成，鍍鋅層均勻，光潔度好。
- 按照國家GBT 20041.1-2015、GB/T 20041.21-2017標準加工制作。
| 熱鍍鋅導線管(扣壓式KBG三級管)規格表 | ||||||
| 規格 | Φ16 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 |
| 外徑D | 16 | 20 | 25 | 32 | 40 | 50 |
| 外徑公差 | 0~0.30 | 0~0.30 | 0~0.40 | 0~0.40 | 0~0.40 | 0~0.50 |
| 壁厚S | 1.00 | 1.20 | 1.20 | 1.20 | 1.20 | 1.20 |
| 壁厚公差 | ±0.08 | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
| 長度 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
熱鍍鋅導線管(KBG）連接方式

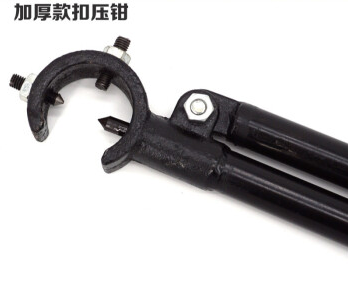

KBG扣壓式導線管：將導管插入直通接頭或彎管接頭，將扣壓鉗在連接處扣壓即可。
- KBG熱鍍鋅三級導線管生產技術標準
GBT 20041.1-2015 電氣安裝用導管系統+第1部分：通用要求
GB 20041.21-2017 電纜管理用導管系統 第21部分：剛性導管系統的特殊要求 - 施工驗收標準（內含國標壁厚說明）
CECS100：98套接扣壓式薄壁鋼導管電線管路施工及驗收規范
熱鍍鋅導線管(KBG）生產流程
