電纜橋架首要分為槽式、托盤式和梯架式等結構，由支架、托臂和裝置附件組成。既可以獨立架設，也可以敷設在建筑物和管廊支架上，在地下停車場、工廠廠房等許多顯露電線需要被保護的供電環境都會見到電纜橋架的應用。

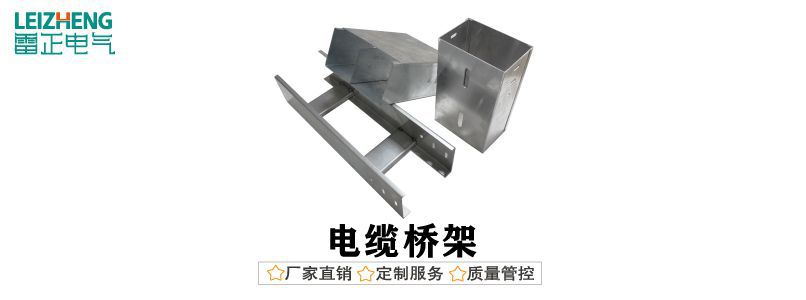

橋架型號分類：

• 槽式電纜橋架：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

• 梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中心焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• 托盤式電纜橋架：托盤式橋架是半密封型，它跟鍍鋅槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架材質：（市面常用）

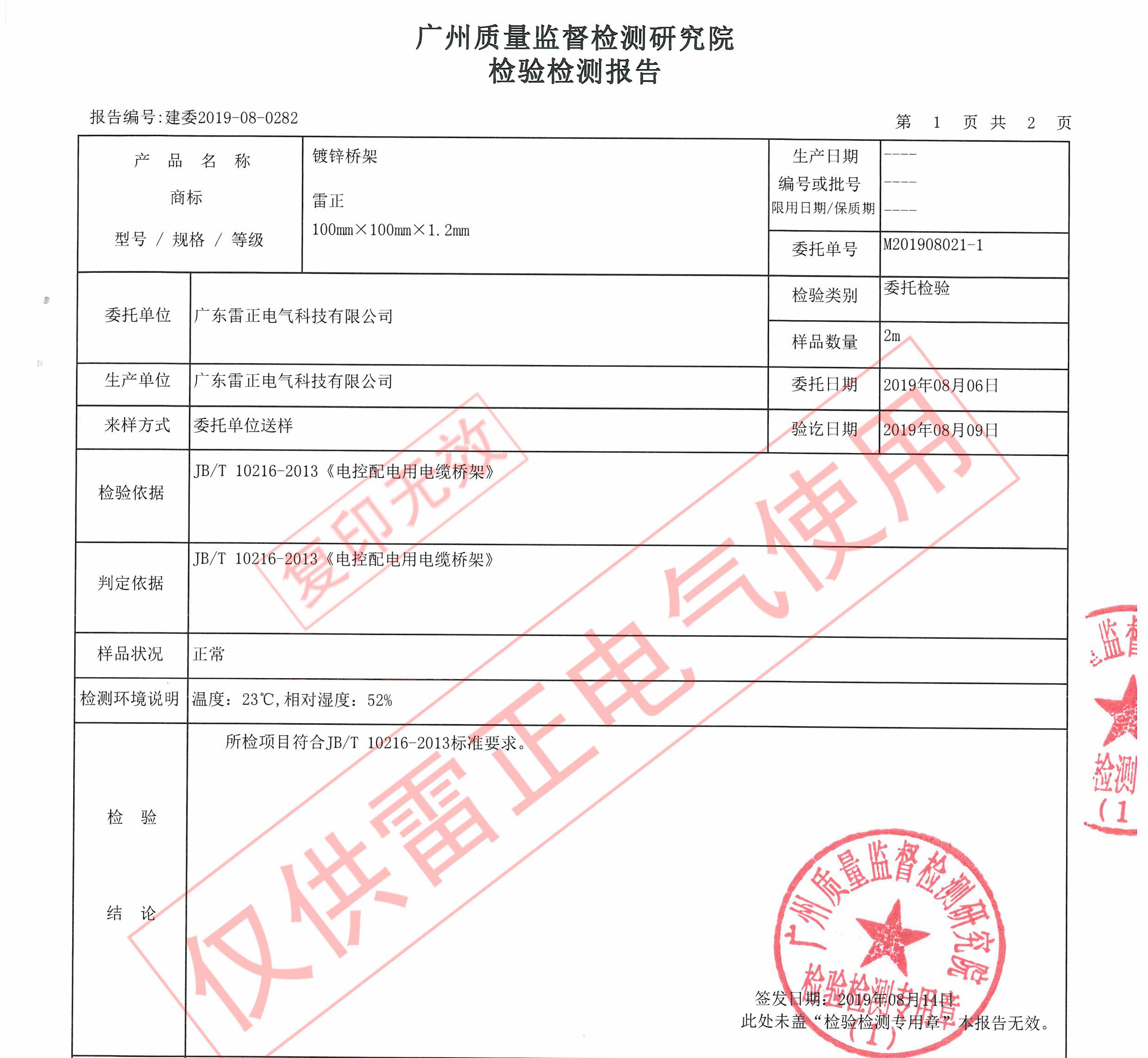

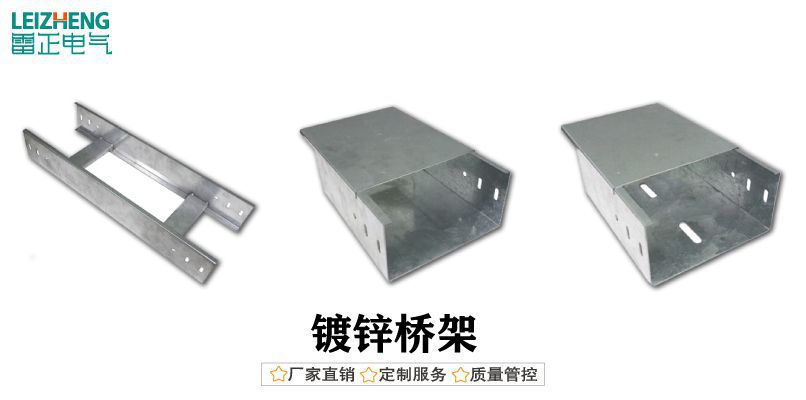

• 鍍鋅橋架：

橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

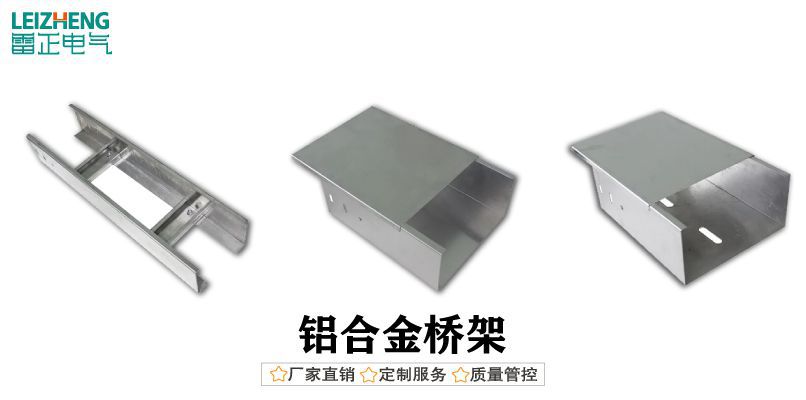

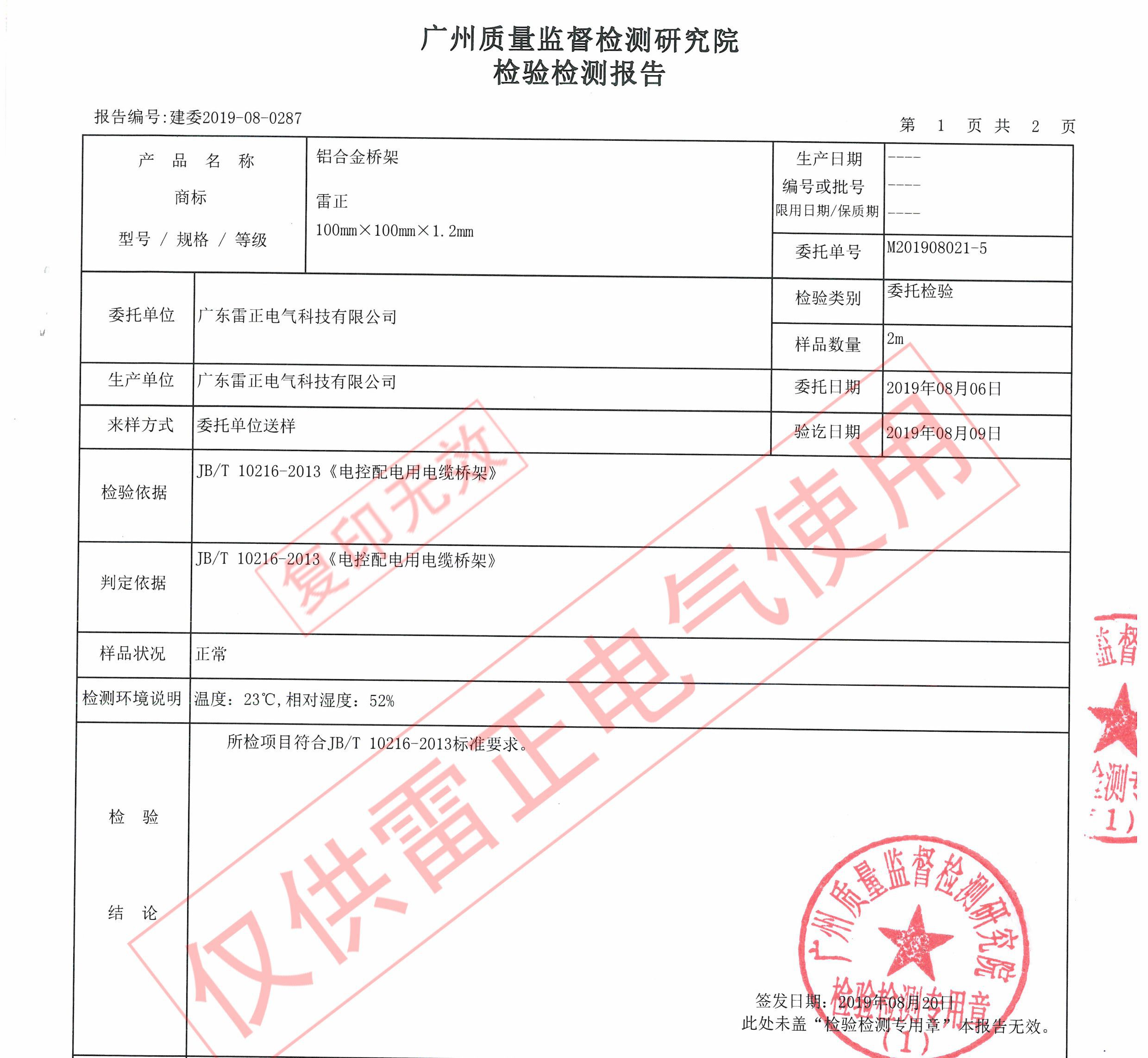

• 鋁合金橋架：

橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

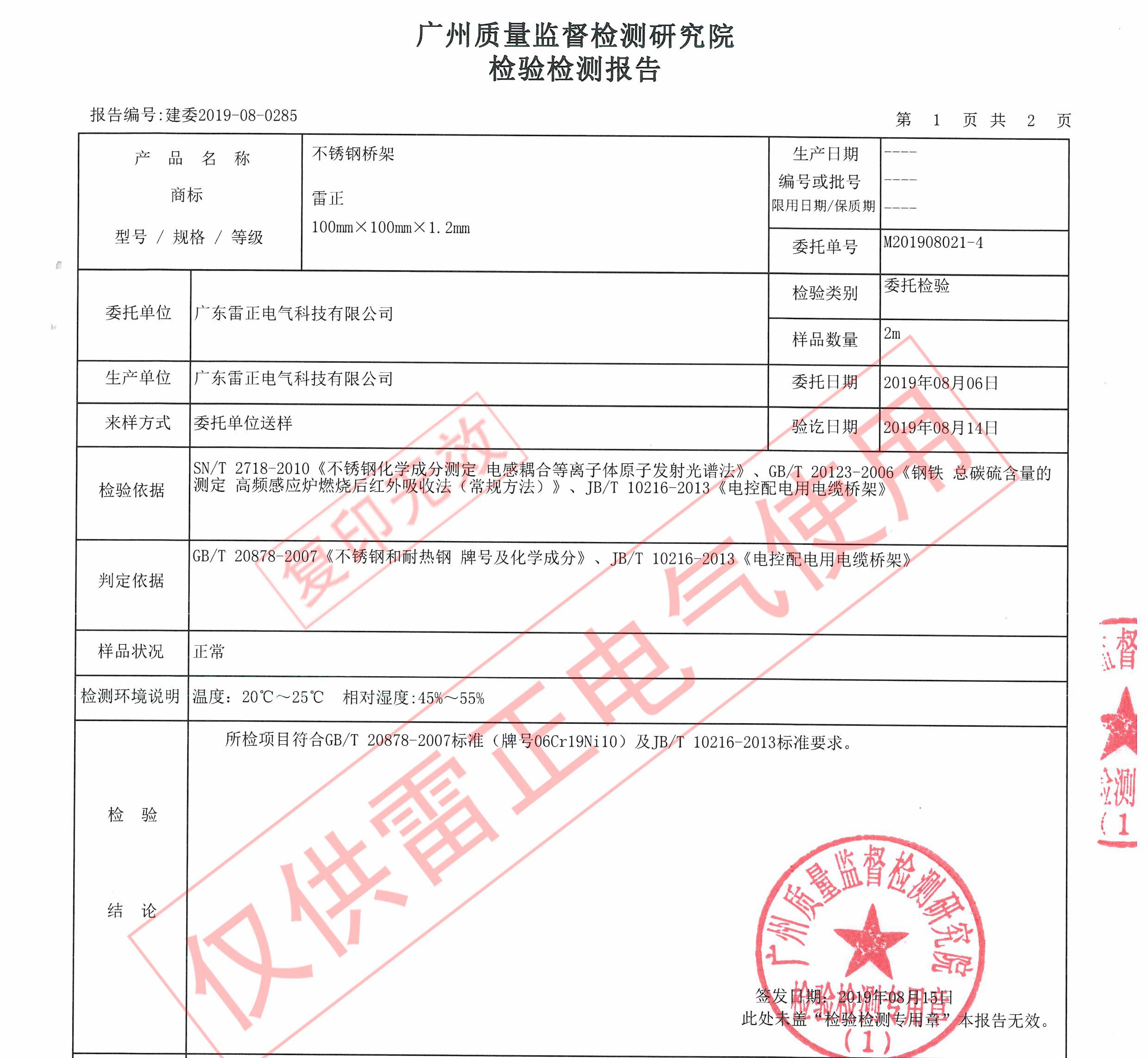

• 不銹鋼橋架：

橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》、GB/T 20878-2007《不銹鋼和耐熱鋼 牌號及化學成分》

電纜橋架表面防護處理方式：（市面常用）

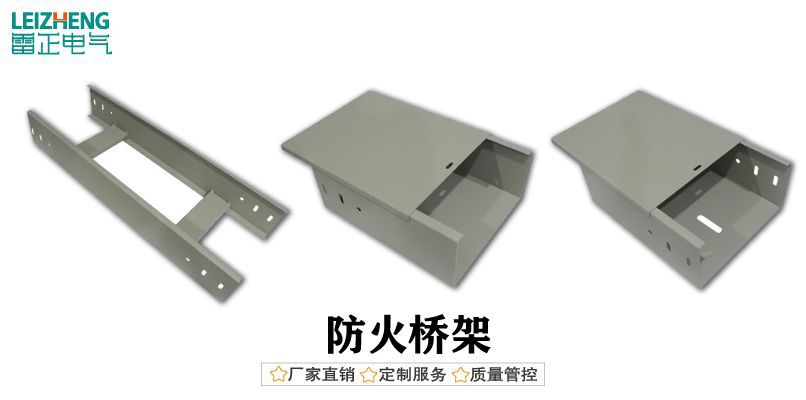

• 防火烤漆：

橋架標準應符合 GB 8624-2012《建筑材料及制品燃燒性能分級》

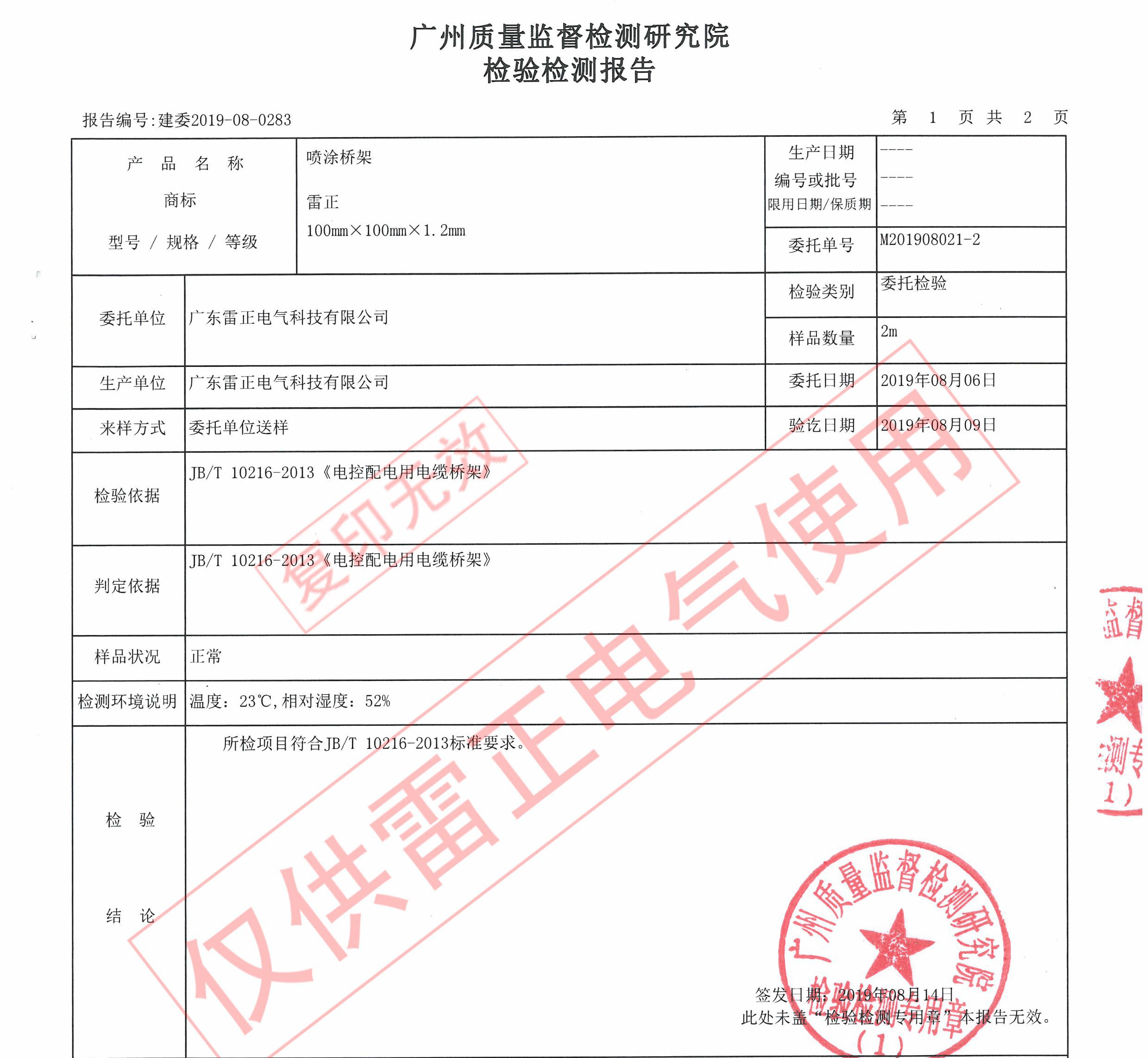

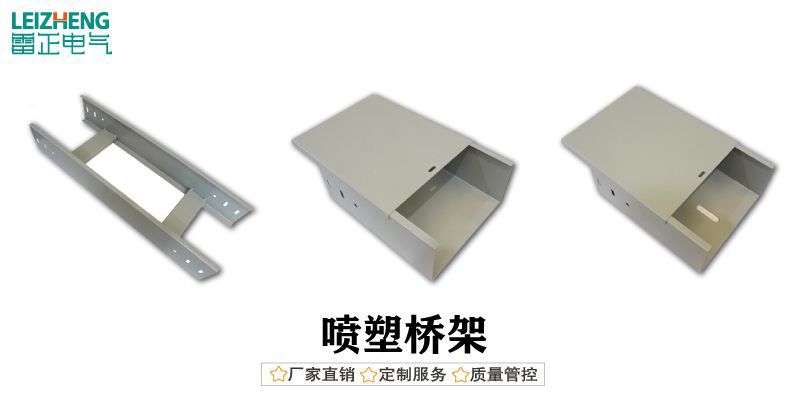

• 靜電噴塑：

橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

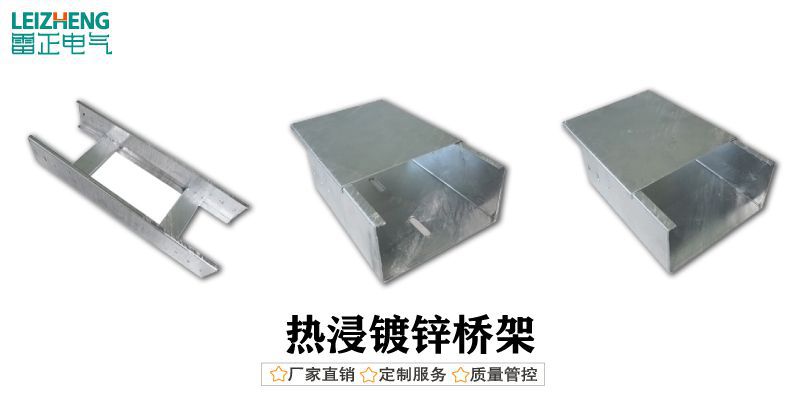

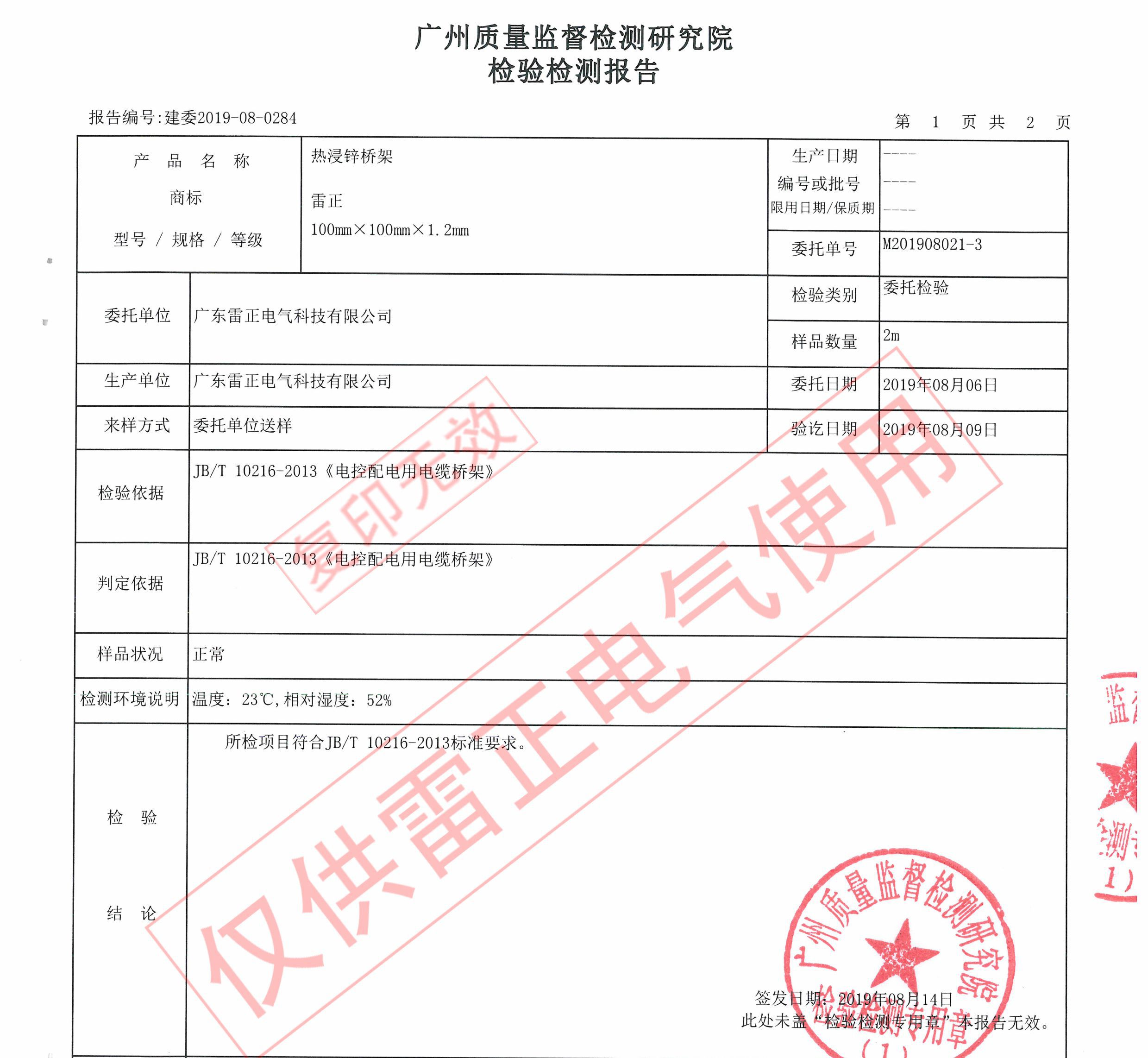

• 熱浸鍍鋅：

橋架標準應符合 JB/T 10216-2013《電控配電用電纜橋架》

電纜橋架常用規格及國家厚度標準

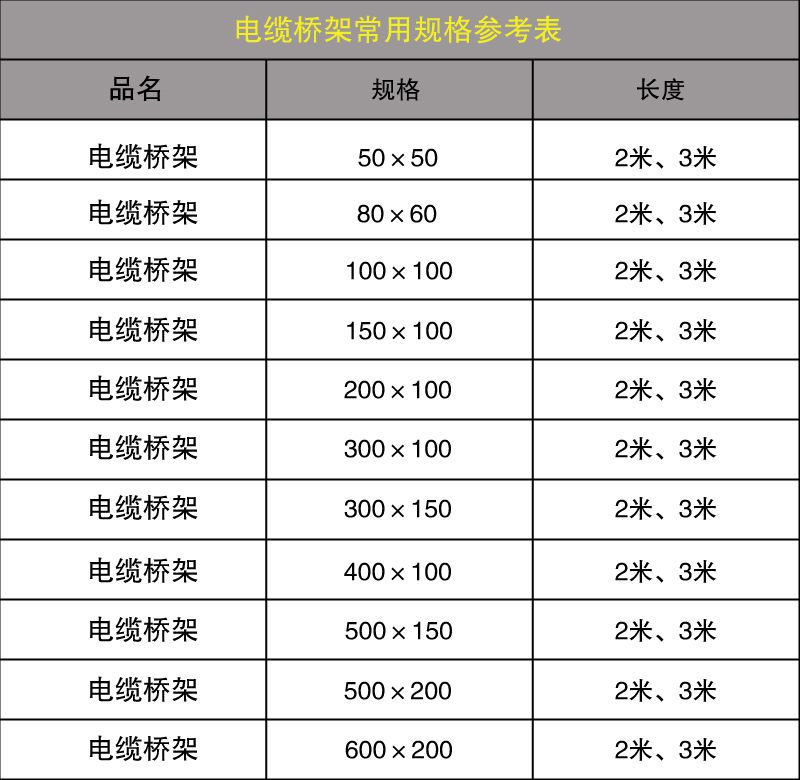

• 常用規格：

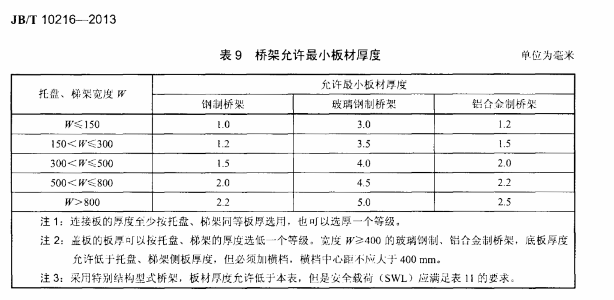

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準規定電纜橋架厚度國家標準如下圖：

以上便是電纜橋架說明書的介紹，希望大家看完之后能有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
