制作公式

橋架兩個45度組合成90度的制作，需要邊寬高度乘以0.8，教程中的橋架大小為300mm×100mm，上下爬坡的彎頭需要切割的畫線方法，都是以邊寬高度的大小來畫，45度彎頭=100mm×0.8，

橋架切割畫法

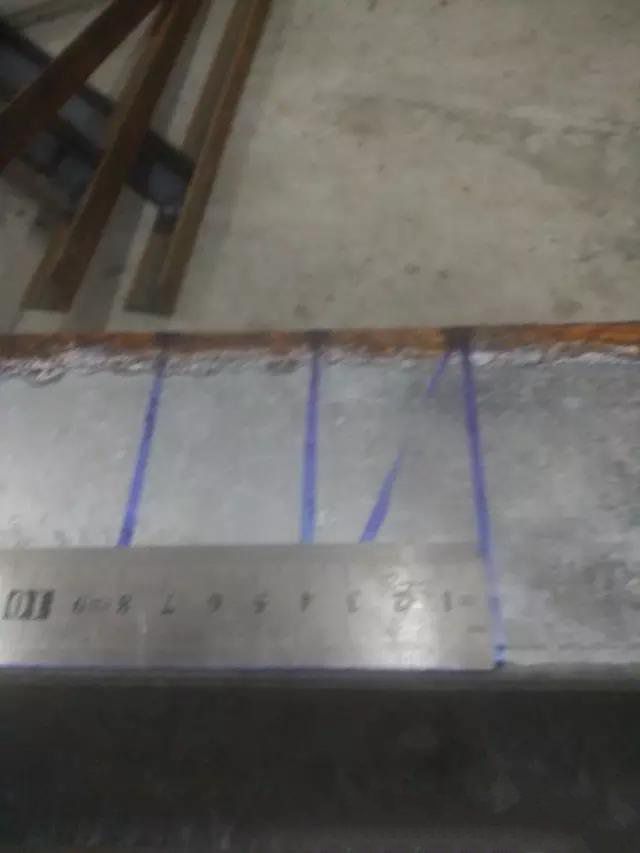

圖中橋架邊框寬度為10公分，取寬度的0.8來畫三條線，每條線的距離為4公分，這個彎頭是向下彎的，需要向底部托盤畫斜線，這是其中一個彎的畫法。

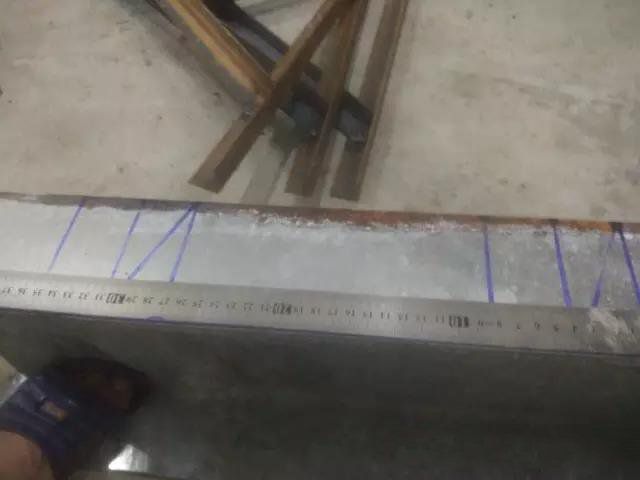

這是兩個45度彎的畫法，圖中生銹的另一面是托盤部分，另一面邊寬的畫法，和這一面是一樣的，對稱的。

橋架切割方法

這已經是切割完成的橋架了，大家需要注意畫線的地方，中間線與斜線交匯處還有一點不不能切斷的，那是橋架邊寬的那一點折彎回來的！

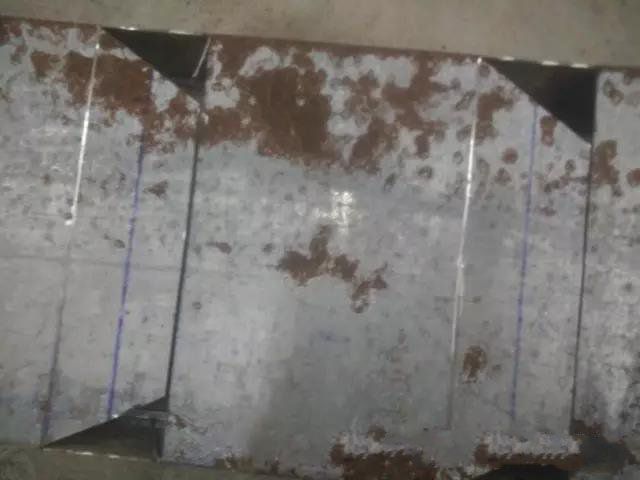

這已經是完整的切割了，就等著折合了。圖中三角切割掉的地方是隨意切的。這樣切，在折合的時候容易一些，如果你覺得沒必要，也可以不切。

托盤三條線中，左邊第一條需要切條痕跡，但不能切的太深，太深的話，在折合的時候可能會折斷。第三是需要完全切開。

橋架折合成型

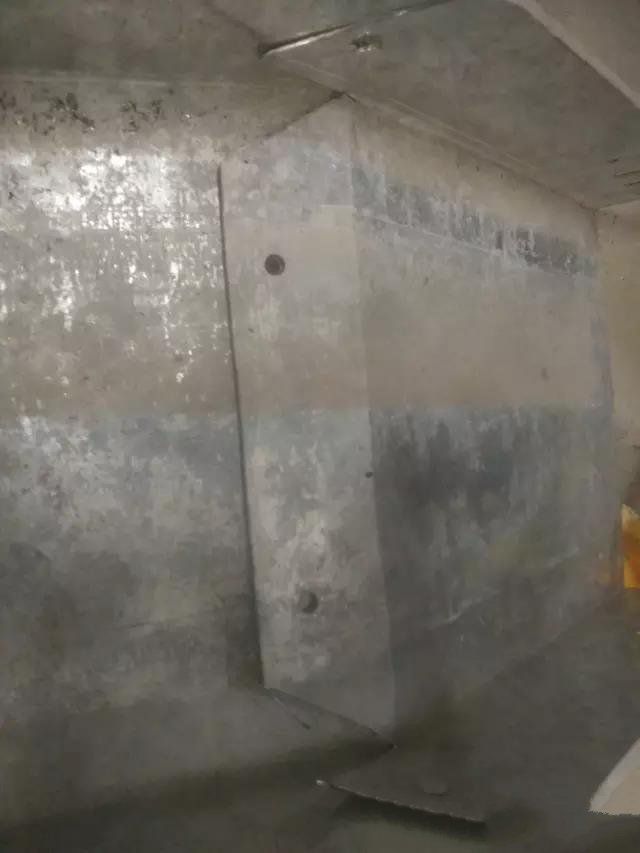

接下來的工作就是折合，并且上螺絲了。如果承受的重量大的話，可以多加兩顆螺絲。內部毛刺要處理好，避免以后放電纜時，破壞電纜。

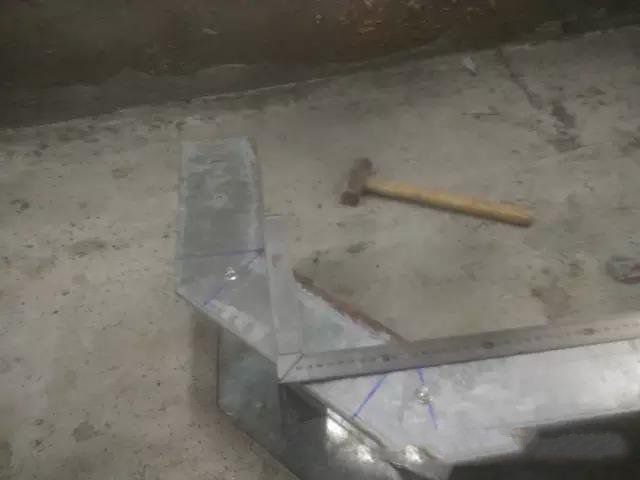

為了證明這個方法的準確性，我特意用了角尺大概測了下角度，這是完全可以用的。畢竟是人工制作，難免有的偏差，若有偏差，可以將螺絲擰松，調整下就可以了
