電纜橋架簡介

電纜橋架是一款為維護電纜而衍生的產品，是電纜的維護殼，避免電纜收到外界要素的損壞。首要由支架、托臂和裝置附件組成，橋架首要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設裝置，悉數零件均需進行鍍鋅處理，可裝置在建筑物外露天。，也可以敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多外露電線需要被維護的供電環境都會見到電纜橋架的應用。

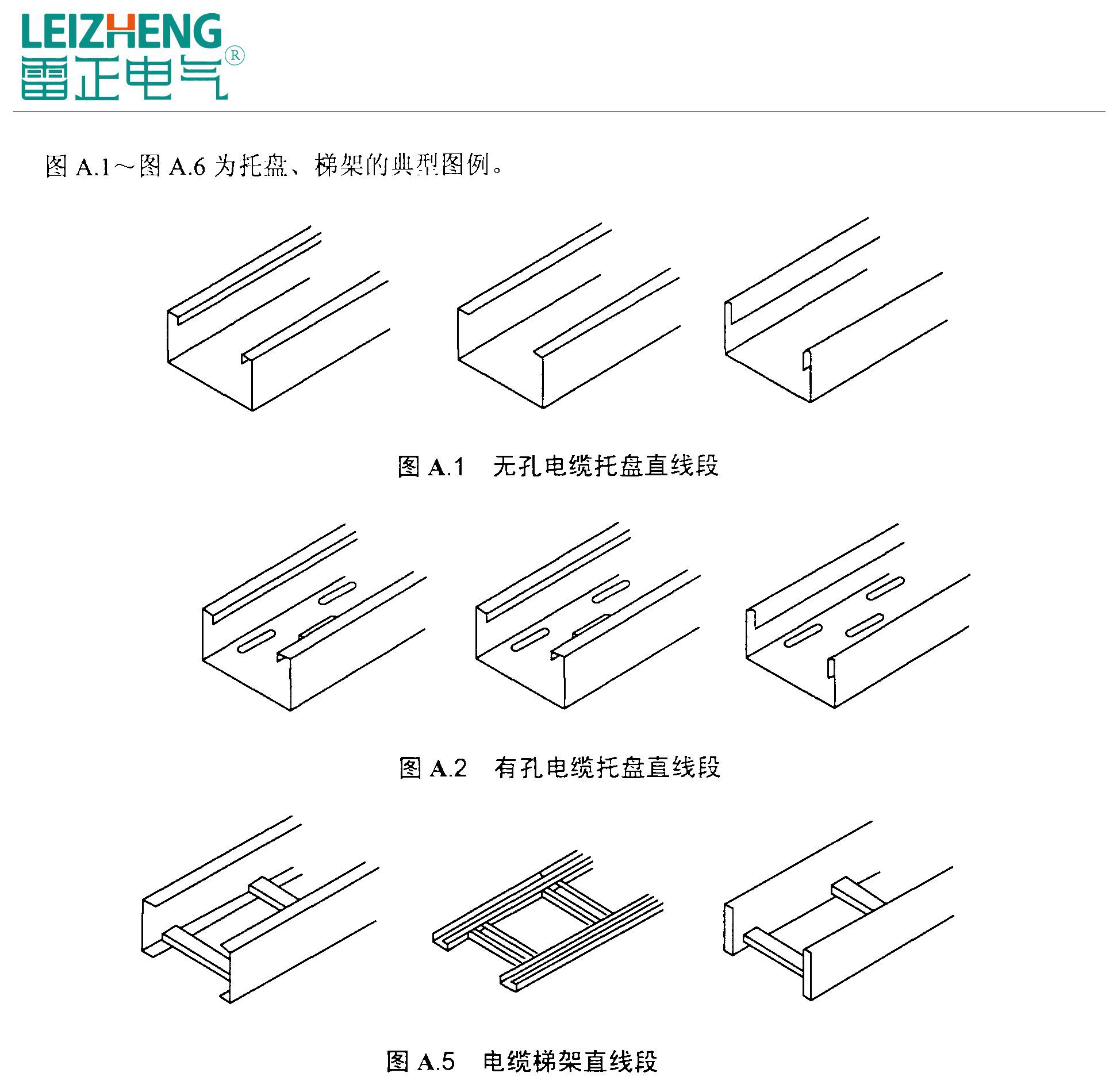

橋架主要型號

• 無孔電纜托盤橋架（槽式橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

• 梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• 有孔電纜托盤橋架（托盤式電纜橋架）：托盤式橋架是半密封型，它跟槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架主要材質與表面處理分類

電纜橋架按材質可分為：鍍鋅橋架、鋁合金橋架、不銹鋼橋架

電纜橋架表面處理分類：靜電噴塑橋架、防火烤漆橋架、熱鍍鋅橋架

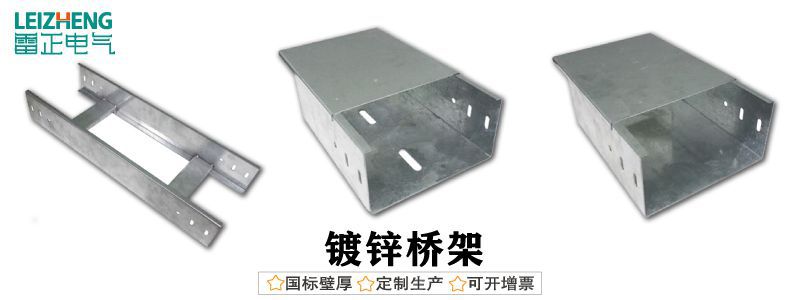

鍍鋅橋架：鍍鋅橋架的原材料叫“冷鍍鋅軋板”。冷鍍鋅軋板是將鋼板經過化學清洗后放置入電鍍液中（內含氧化鋅），通電后鋅分子被電離出來被附著在鋼板的表面形成鍍鋅，再將冷鍍鋅軋板通過制作成型為鍍鋅橋架。

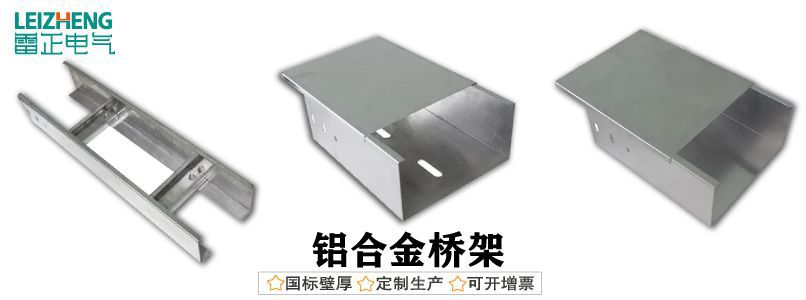

鋁合金橋架：鋁合金橋架橋架由鋁合金擠壓成型，尺寸精度高、強度好、外形美觀、重量輕、承載能力大；鋁合金電纜橋架表面噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕能力。

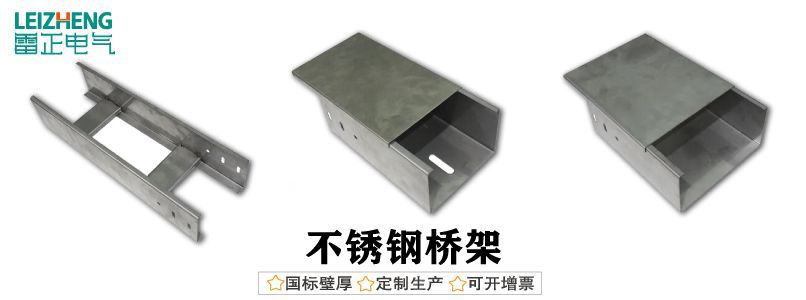

不銹鋼橋架：用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高。

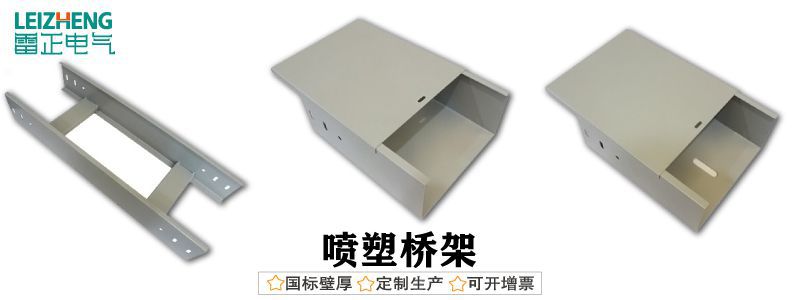

靜電噴塑橋架：由鍍鋅橋架經過表面加工一層靜電粉末噴塑而成，使得橋架表面光滑，亦可根據安裝環境選擇搭配顏色，有抗腐蝕、耐磨、防水和使用壽命長等性能。

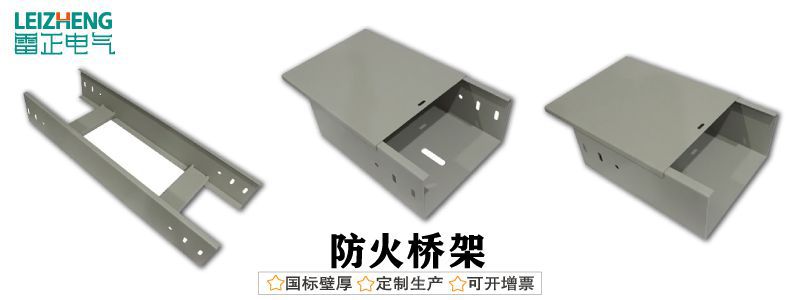

防火烤漆：是由鍍鋅橋架經過加工表面一層防火涂料生產而成，使得橋架耐熱、耐水、耐腐蝕等性能。

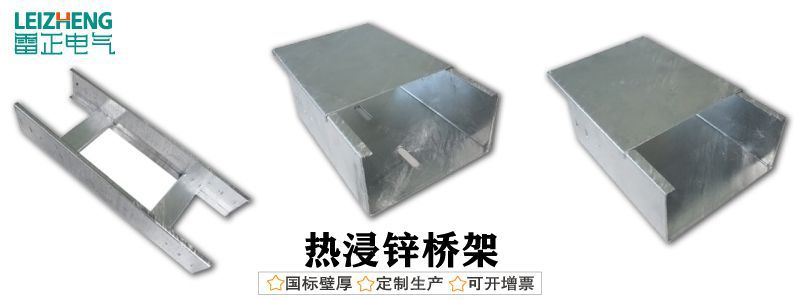

熱浸鍍鋅：首先把原產品鍍鋅槽式橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

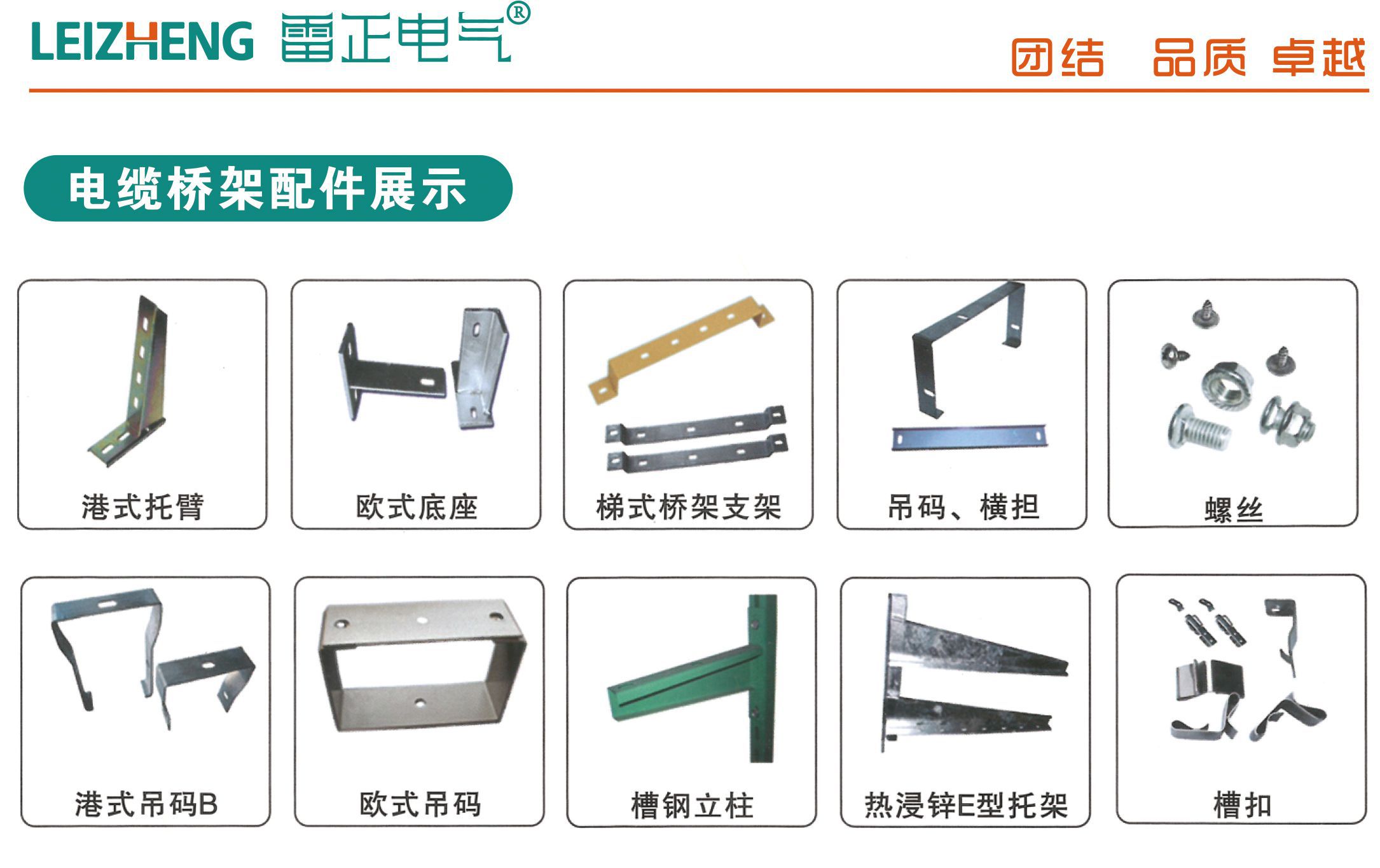

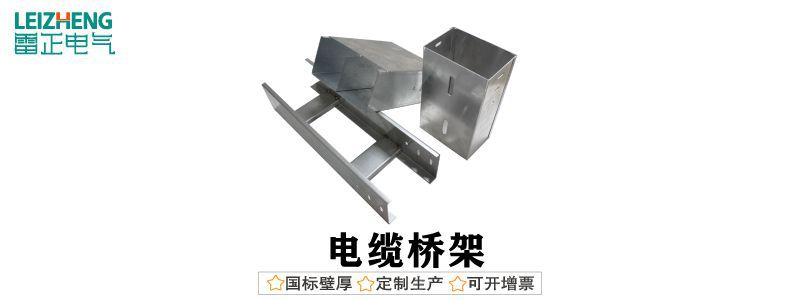

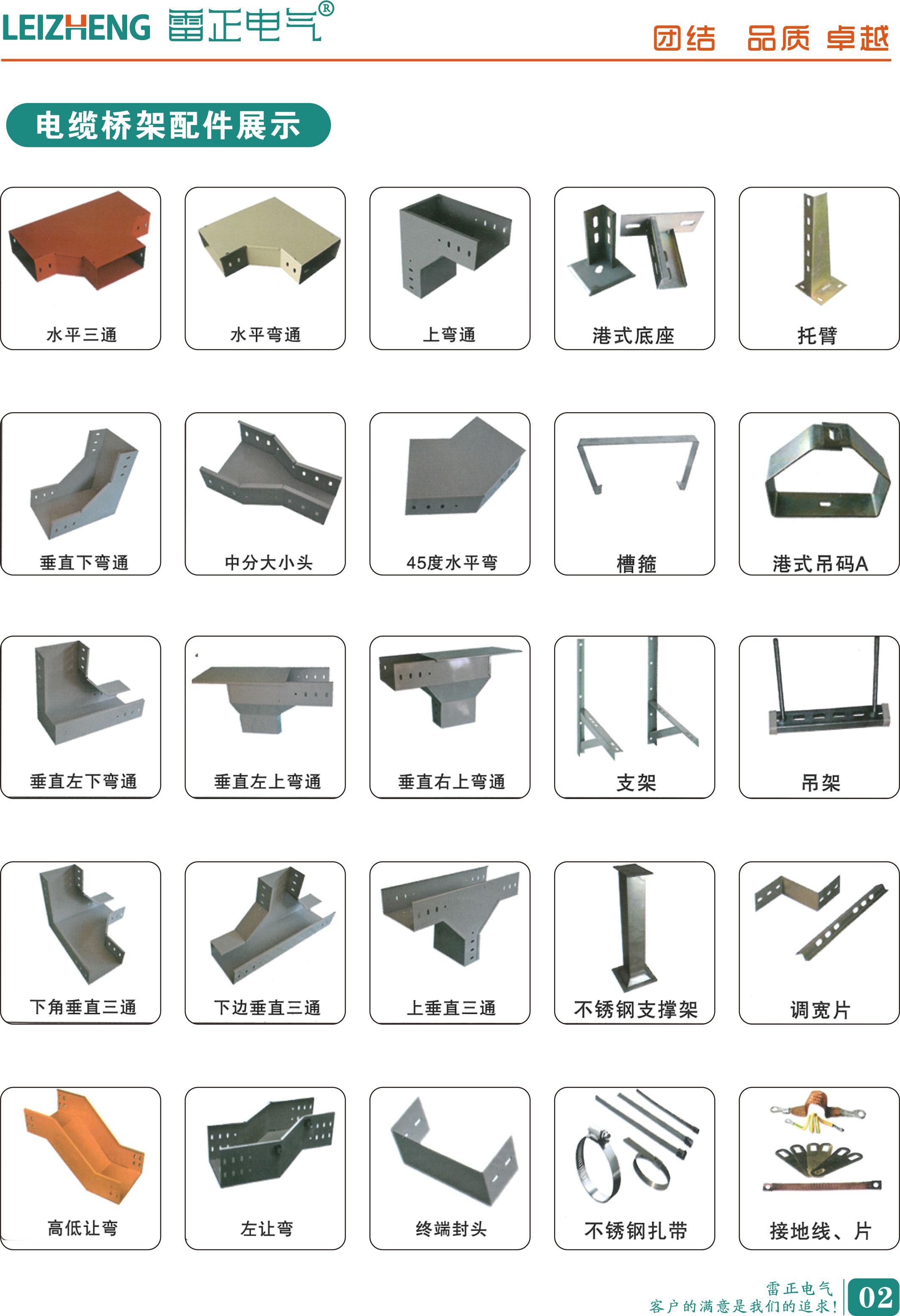

電纜橋架與配件圖集

以上便是電纜橋架主要有哪些的介紹，希望以上的介紹大家看完之后能對電纜橋架有更清晰的認識，如果還有疑問可以通過PC端查看本文章下的更多內容。
