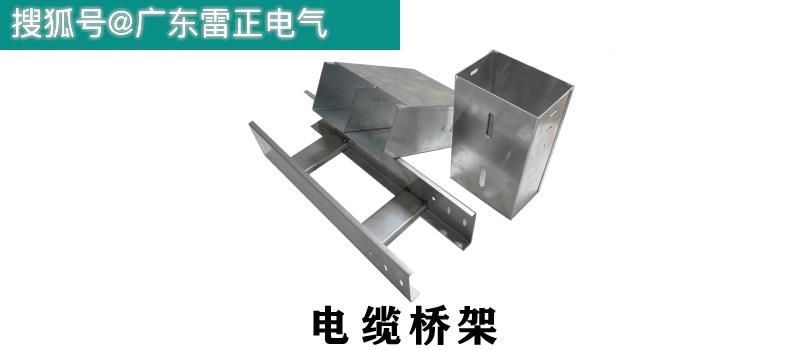

橋架簡介：

電纜橋架歸于一款為保護電纜而衍生的產品，它能夠保護電纜在正常通電運作的情況下不被外界環境和不定要素影響和損壞，然后保證用電、供電安全。由支架、托臂和裝置附件組成，橋架首要類型能夠分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架起裝置，悉數零件均需進行鍍鋅處理，可裝置在建筑物顯露天，也能夠敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多顯露電線需要被維護的供電環境都會見到電纜橋架的使用。

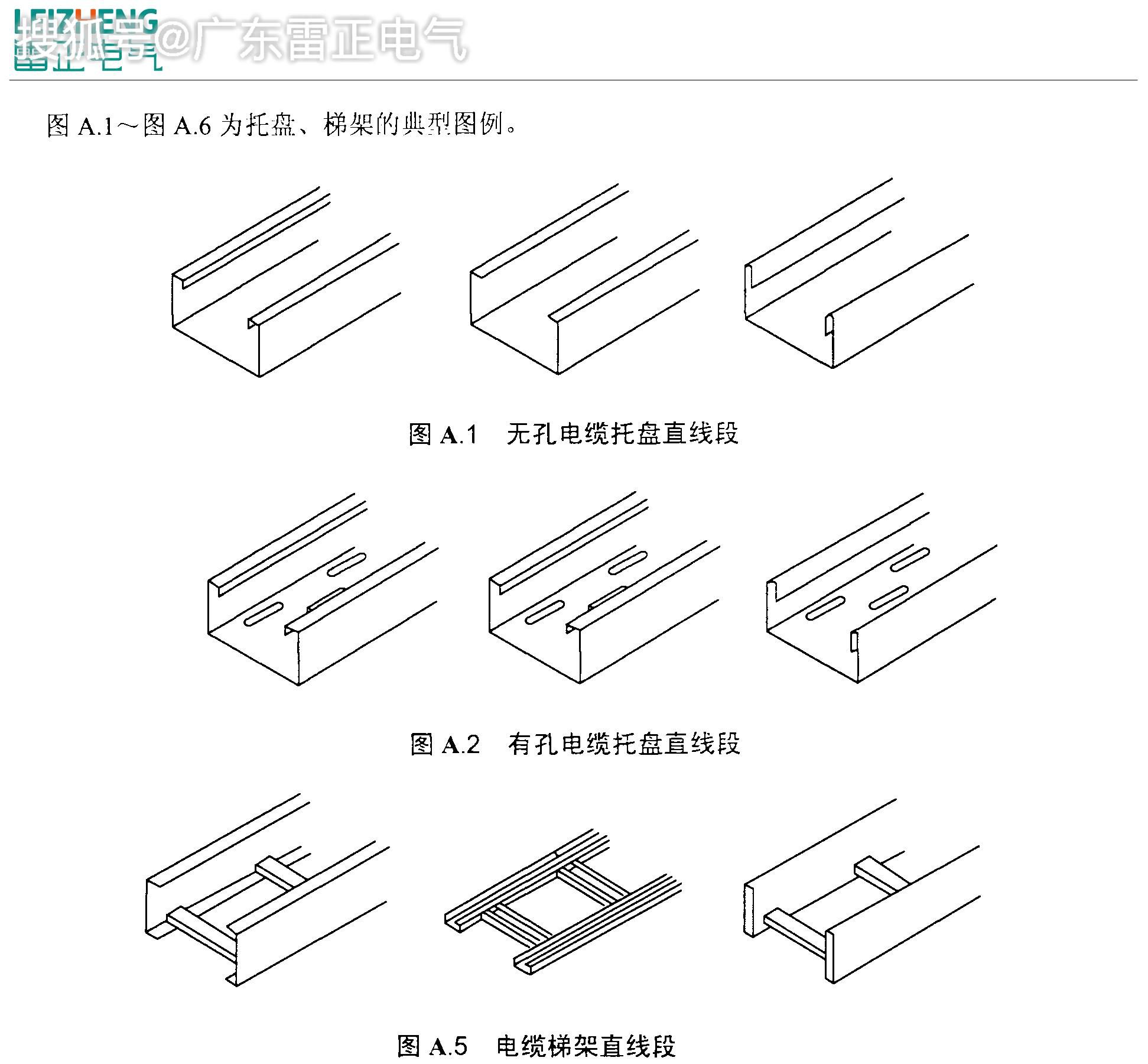

電纜橋架型號：

常用橋架型號可分為：槽式橋架、梯式橋架、托盤式橋架

• 槽式橋架：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。

• 梯式橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿支撐，使得橋架的重量輕且承重能力極強，還有良好的散熱性。

• 托盤式橋架：托盤式橋架是半密封形，外觀與槽式橋架相似，但是區別在托盤式橋架下底開孔，在保證的密封性的同時增強了散熱性。

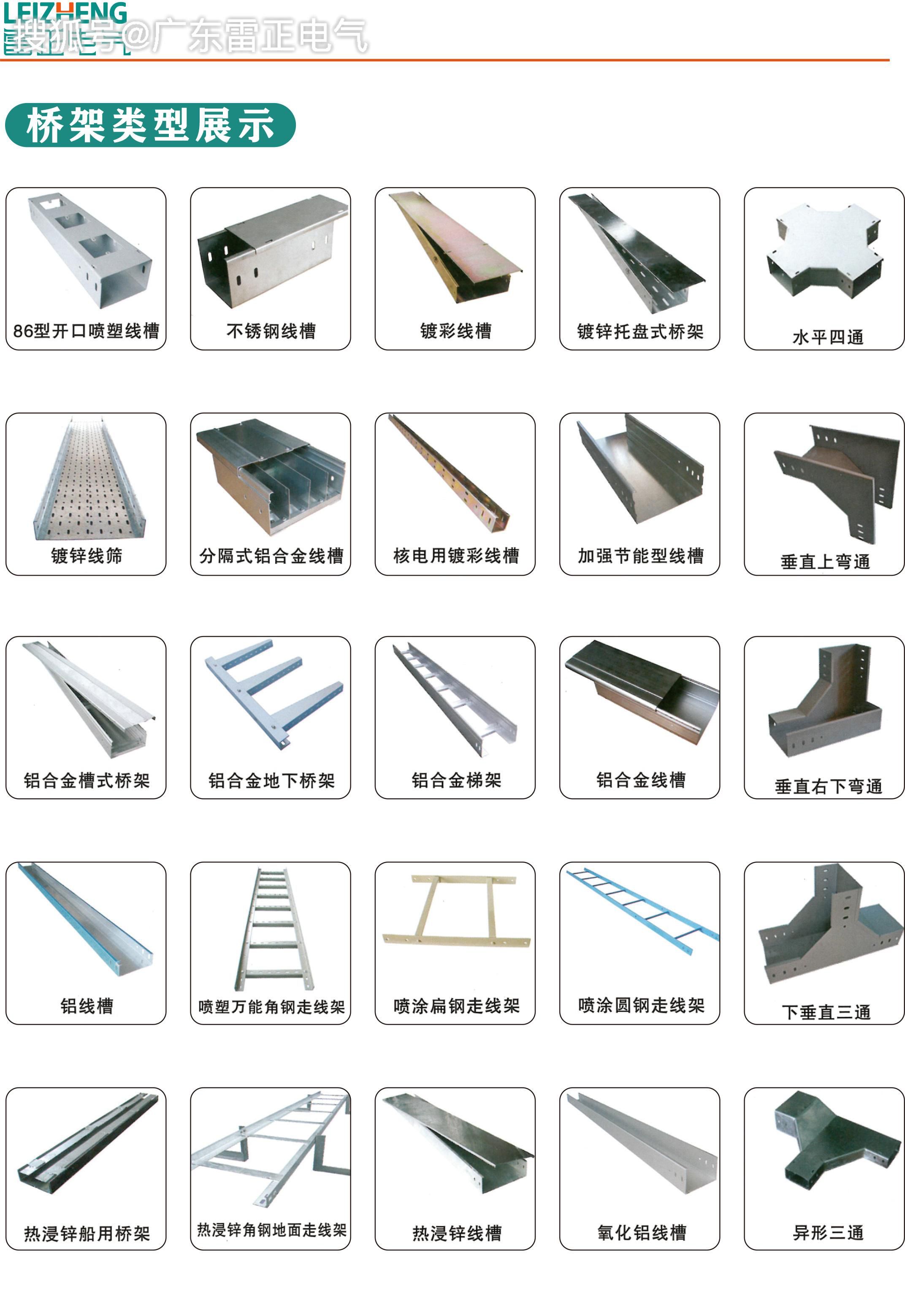

電纜橋架類型展示：

電纜橋架常用規格：

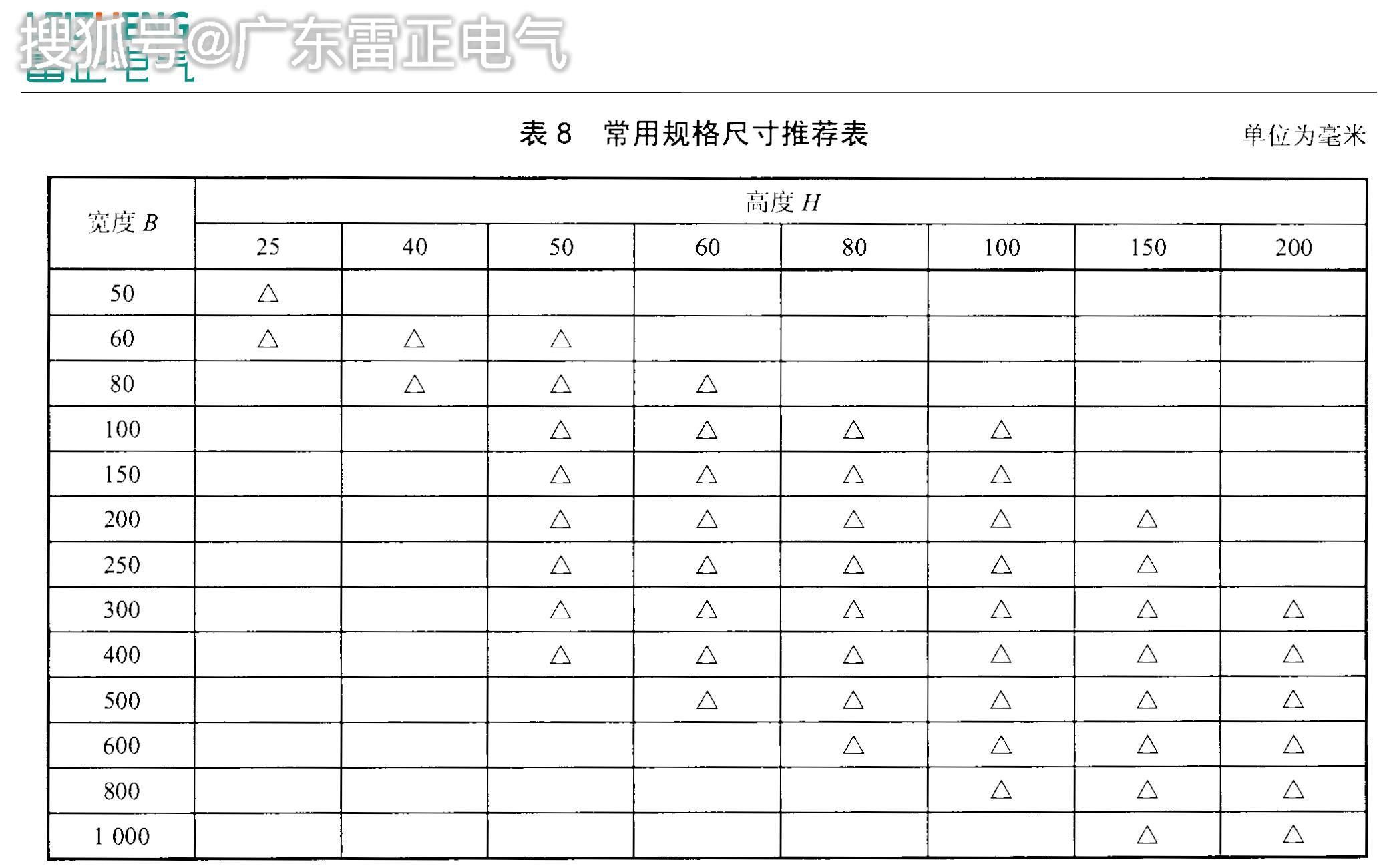

根據JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架常用規格如下圖：

電纜橋架國標厚度：

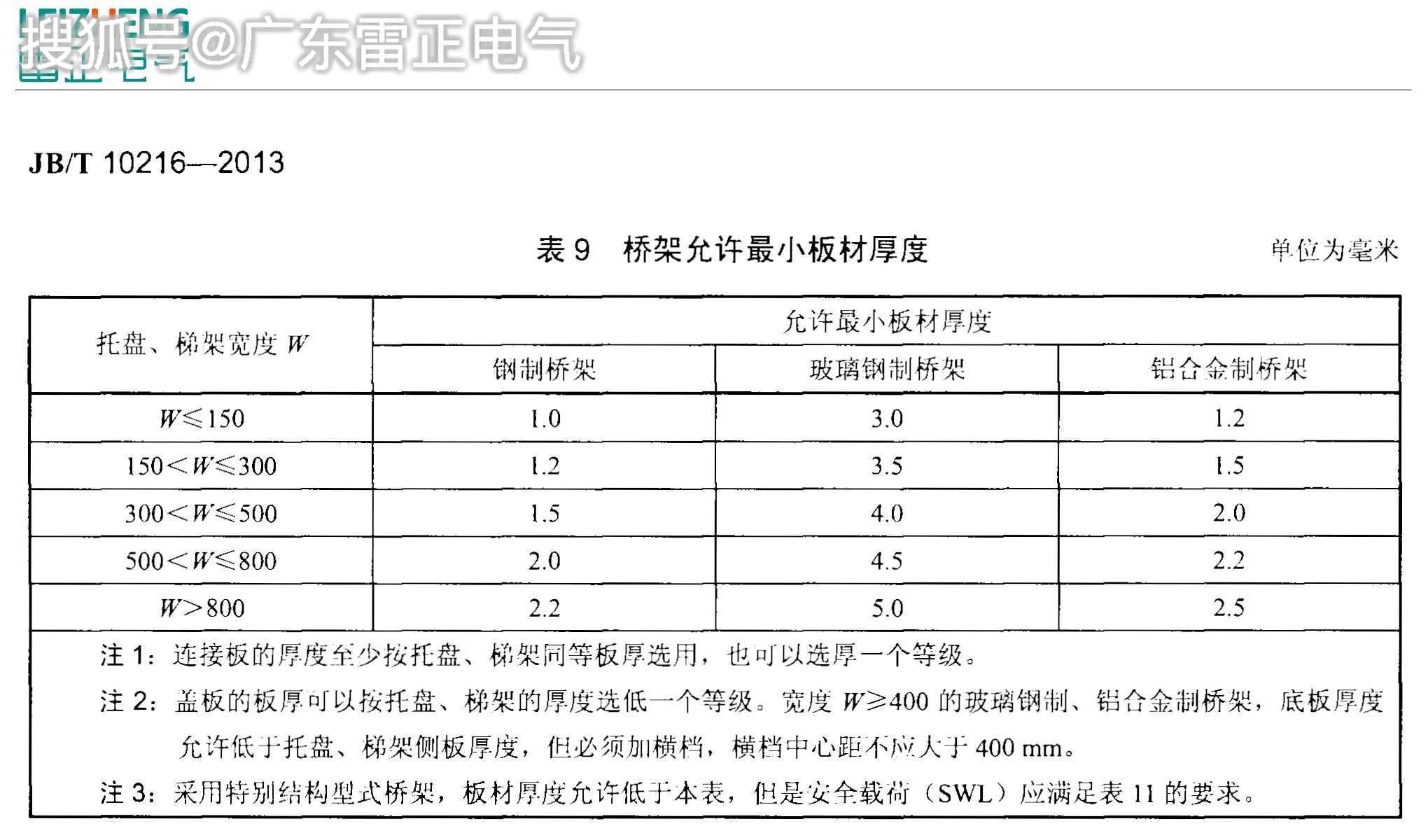

根據JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架國標厚度如下圖：

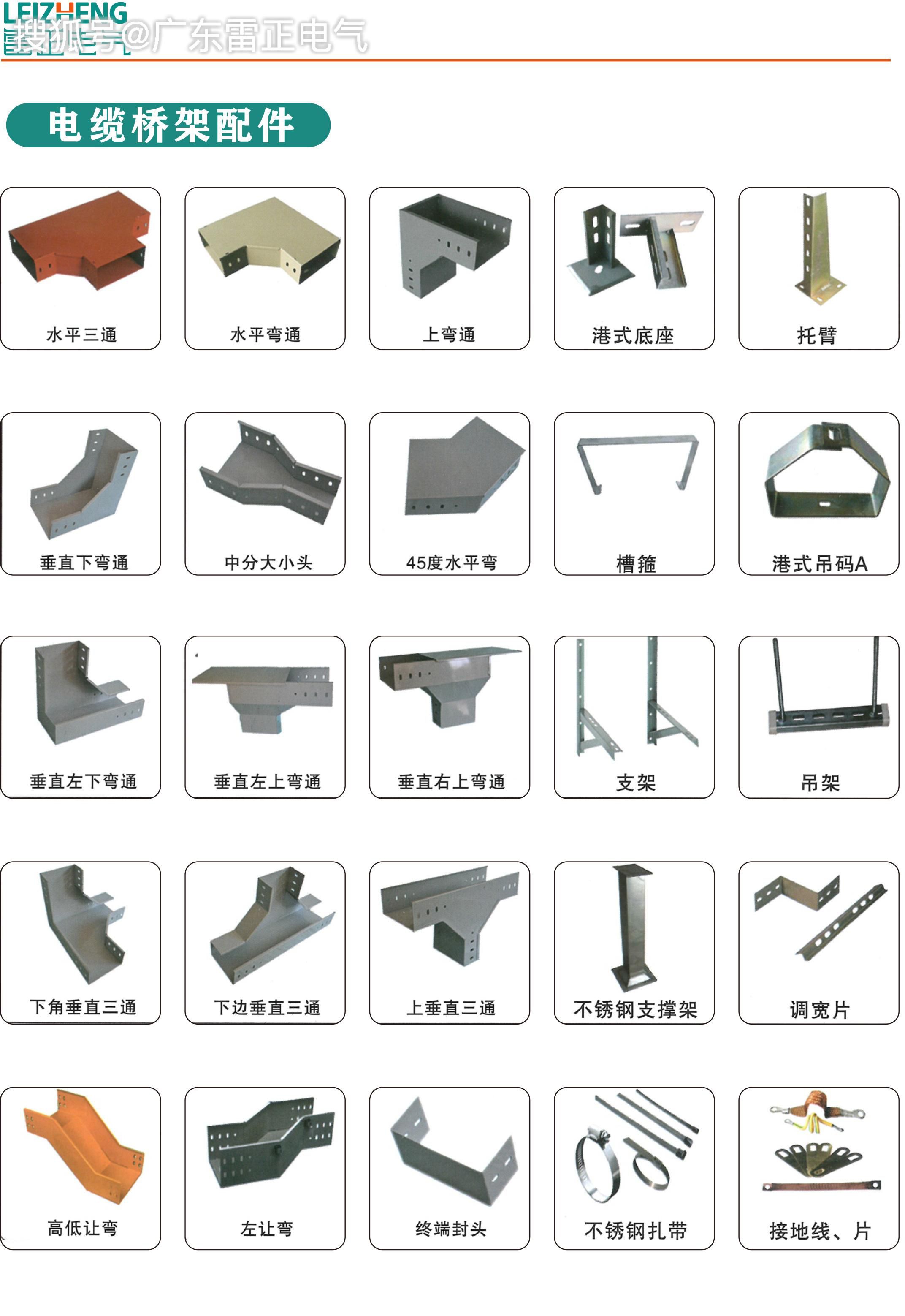

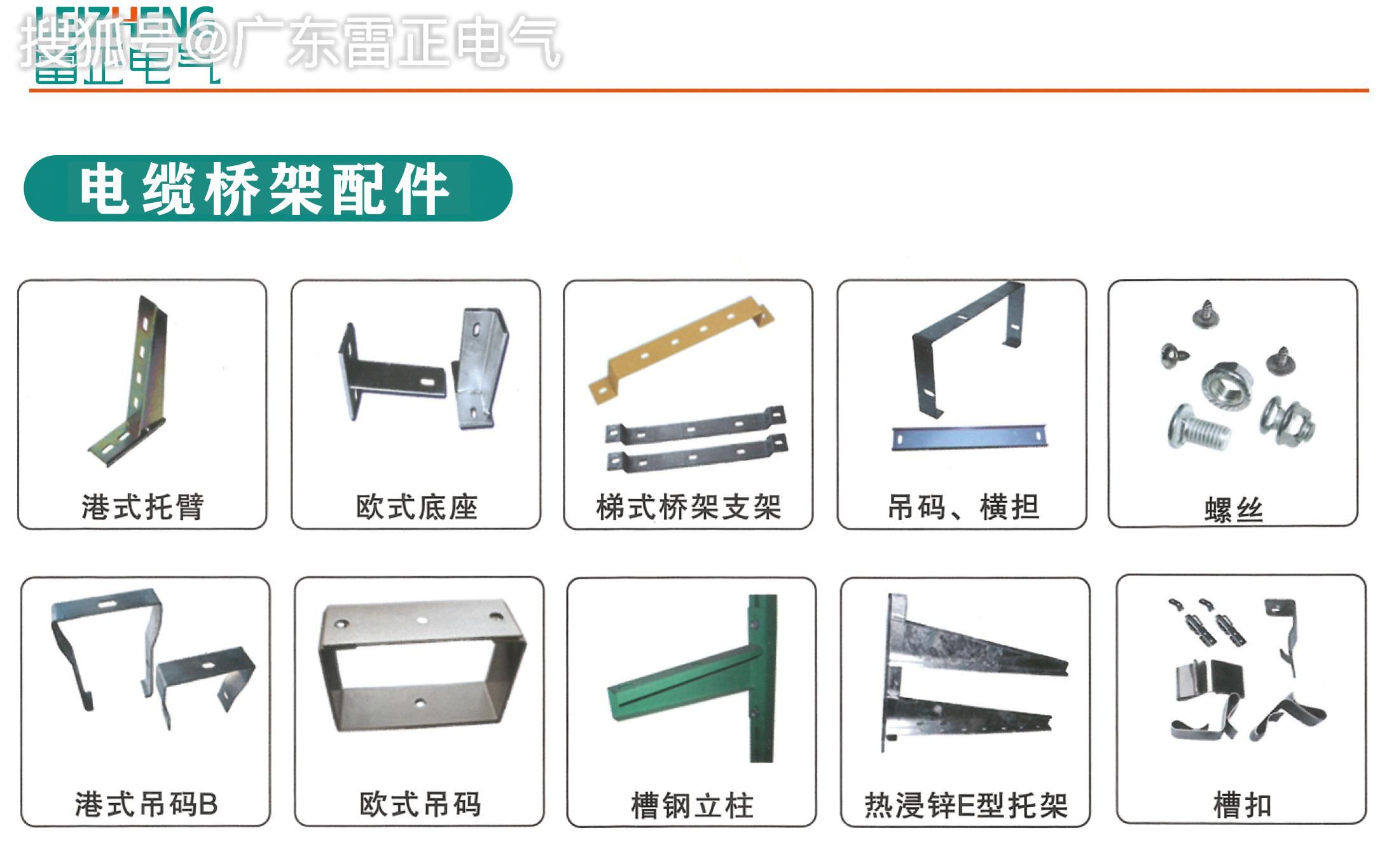

電纜橋架配件：

以上便是電纜橋架選型的介紹，希望看完大家對槽式橋架有更深入的了解，如果還有疑問可以通過PC端查看本文章下的更多內容。
