1.電纜橋架從外面進到房屋內時，橋架向外的坡比不能低于1/100。

2.橋架與用電設施交越時，間距不小于0.5m。

3.兩組電纜橋架在同一的高度平行面鋪砌時，此中間距不小于0.6m。

4.在平行面圖上畫制電纜橋架的路由，要注明電纜橋架起始點、拐彎點、支系點及升降點的坐標或精確定位尺寸、設計標高，如能畫制電纜橋架鋪砌軸側圖，則對材料統計將更精準。

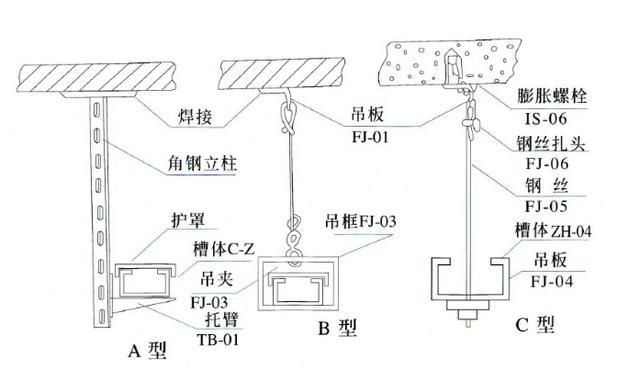

5.橋架支支點，如立柱、托臂或者非標準支、構架的間距、安裝方法、型號規格、設計標高，可統一在平面上目錄詳細說明，也可按段注明用不一樣的剖面圖、單線圖或大樣圖表示。

6.電纜橋架宜高出地表2.2m之上，橋架頂部距頂棚或其他阻礙物不可小于0.3m，橋架寬不可小于0.1m，橋架內橫剖面的填充率不可超出50%。

7.電纜橋架內纜線豎直鋪砌時，在纜線的上方和每相隔1.5m處應穩固在橋架的支撐架上，水平鋪砌時，在纜線的首、尾、拐彎及每相隔3~5m處進行穩固。

8.在裝修吊頂內布置時，槽蓋啟用面應保持著80mm的豎直凈空，線槽截面利用率不可超出范圍50%。

9.放到線槽的纜線可不綁扎，槽體內纜線應直順，最好不交叉重合，纜線不可外溢線槽，轉彎處應綁扎穩固。垂直于槽敷設纜線應每相隔1.5m穩固在纜線支撐架上。

10.在水平、垂直于橋架和垂直于槽中鋪砌線時，應對纜線進行綁扎。綁扎距離不能超出1.5m，扣距離應均勻，松緊度適當。

11.橋架水平鋪設時,支撐間距通常為1.5~3m,垂直鋪設時固定在房屋建筑構體上的間距宜小于2m。
