對于照明電力如何施工，接線，相信很多人都有自己的一套辦法，一個套路，在這里給大家分享下專業的電力施工接線知識，希望各位同行相互對照印證，共同進步，

首先我們來熟悉一下常用的照明用附件，它有：開關、燈座、插座、燈罩和掛線盒。

開關：其作用是接通或斷開電源的器件，一般稱燈開關。根據安裝形式分為明裝式和暗裝式。明裝式有拉線開關、撥把開關（又稱平開關）等，暗裝式多采用撥把開關（也稱跳板式開關）。按其結構分為單極開關、雙極開關、三極開關、單控開關、雙控開關、多控開關及旋轉開關等。

燈座：它的作用是固定燈泡（或者燈管）。按其結構形式可分為螺絲口和卡口（插口）燈座；按其安裝方式可分為吊式燈座（俗稱燈頭）、平燈座和管式燈座；按其外殼材料可分為膠木、瓷質和金屬燈座；按其用途還可分為普通燈座、防水燈座、安全燈座和多用燈座等等。

插座：它的作用是為移動式照明電器、家用電器或其它用電設備提供電源。它連接方便、靈活多用，有明裝和暗裝之分，按其結構可分為單相雙極雙孔、單相三級三孔（有一極為保護接地或接零）和三相四極四孔（有一極為接零或接地）插座等。

燈罩：它的作用是為了控制光線，提高照明效率，使光線更加集中，燈罩的形式很多，按其材質可分為玻璃罩、搪瓷罩、薄鋁罩等幾種；按反射、透射擴散的作用，可分為直接式間接式和半間接式三種。在生產和生活照明中，常用的燈罩有錐形、塔形球形、防爆形、斜照形等幾種。

掛線盒：或吊線盒的作用是用來懸掛吊燈或連接線路的，一般有塑料和瓷質兩種。

基本照明電路

電路是電流的通路，照明電路的作用是實現電能轉換為光能。它包括電源、電燈、導線和開關等，電氣照明的基本線路有以下幾種：

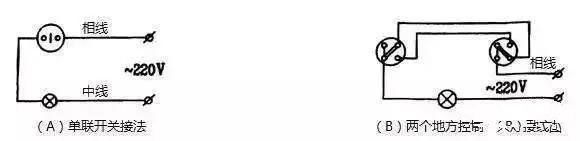

一只單聯開關控制一盞燈，如下圖（A）所示。接線時，開關應接在相線（俗稱火線）上，使開關切斷后，燈頭上沒有電，以利安全。

兩只雙聯開關在兩個地方控制一盞燈，如下圖（B）所示這種控制方式，通常用于樓梯處的電燈，在樓上和樓下都可以控制，有時也用于走廊電燈，在走廊的兩頭都可控制。電氣照明基本電路

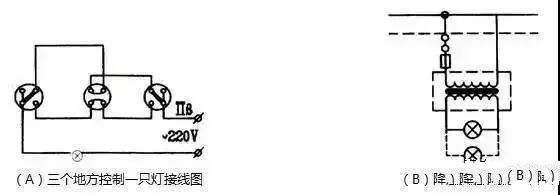

兩只雙聯開關和一只三聯開關在三個地方控制一盞燈，如下圖（A）所示。這種方式一般用于樓梯和走廊。

36伏以下的局部照明電源，一般采用固定式降壓變壓器供電，接線方式如下圖（B）所示。安裝時，變壓器的一次側應裝有熔斷器和雙刀開關，這樣不僅能起保護變壓器的作用，而且對二次側短路也能起到保護作用，同時二次側也應有保護外殼和低壓側應該接地或接零，以利安全。多地控制開關

照明電路施工圖

上面介紹的電氣照明基本電路用作施工的依據是不夠的，這是因為圖上并沒有注明電氣元件的規格、型號、安裝要求、線路敷設方式以及其他一些特征。作為實際電路安裝的依據，必須是根據國家頒布的有關電器技術標準和統一符號繪制的施工圖。

照明施工圖常用的有兩種：

車間照明電路圖

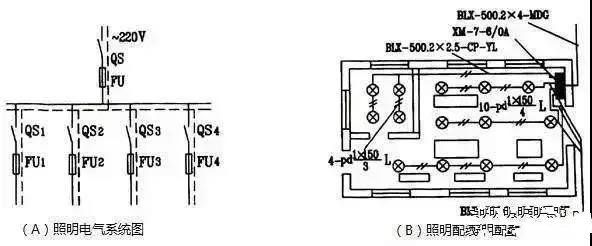

照明系統原理圖，它表明電氣系統各元件間的聯接方式、電氣系統的工作原理及其作用（不涉及電氣元件的結構及安裝情況）。如上圖（A）所示。

另一種是安裝接線圖，它是安裝工程施工的主要圖紙，是根據電氣元件的實際結構和安裝情況繪制的。安裝接線圖只考慮元件的安裝配線而不明顯地表示電氣系統的動作原理，它往往與平面布置圖畫在一起，如上圖（B）所示，它是工程技術的“語言”，只有看懂它，才能認識和確定圖上畫的是一些什么電氣元件，它們之間應怎樣連接和有什么技術要求等，以便照圖備料和進行正確的安裝。
