數字萬用表，它讀值形象化、精準度高、功能豐富、對電源電路危害小，可是數字表選用瞬間抽樣，因此有時會發生數字跳動的狀況。指針萬用表盡管精確度不高，可是它能形象化的反映被測物件的電阻值轉變，并且扛干擾能力強。如今喜愛用指針萬用表的電焊工朋友們也是比較多，非常是一些老電焊工對指針萬用表獨有情鐘；也有電焊工課堂教學及資格證書大部分都用的是指針萬用表。

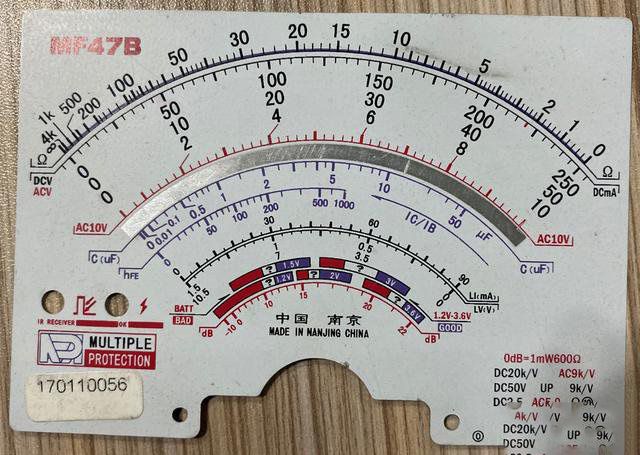

指針萬用表表殼即然題主提及指針萬用表溝通交流500V怎樣讀值，那 大家先看來一下指針萬用表的表殼。

從表盤可以看出：

1. 第一排刻度線上面標有字母“Ω”，說明太刻度線測量結果是以“Ω”為單位的，所以第一排是電阻刻度線。這里我們要注意：電阻刻度線最左邊是“∞”，表示無限大；最右邊是0，所以測電阻時讀數是從右往左讀數。
2. 第二排刻度線上面標有DCV、ACV。其中DC表示直流、V是電壓的單位，那么把它們組合在一起，DCV就表示直流電壓。同理，AC表示交流、V是電壓的單位，那么ACV表示交流電壓。在第二排刻度線的最右邊還標有DCmA，其中DC表示直流、mA是電流的單位，那么把它們組合在一起，DCmA就表示直流電流。那么第二排刻度線有三組功能，分別是測交流、直流電壓、直流電流。
3. 第三排紅色的刻度線，在紅色刻度線上標油AC10V，表示該刻度線是交流10V專用刻度線。只有萬用表檔位放在交流10V時，才看該刻度線。
4. 第四排藍色刻度線，在該刻度線上標有C（uF）。其中C表示電容，uF表示電容的單位“微法”。說明該刻度線是用于測電容，并且讀數是以微法為單位的。
5. 第五排也是藍色的刻度線，它標有hFE。其中hFE表示三極管的放大倍數，那么該刻度線是用于測三極管的放大倍數的。
6. 第六排、第七排，具體我也不是特別清楚，有知道朋友指點一下！謝謝！ BATT那兩排是測電池電量的，指針在紅色區域表示沒電，在藍色區域表示電量充足，在問號區域，表示電池電量即將耗盡。
7. 最后一排dB，是用于測電平的。 指針萬用表讀數 知道每一排刻度線的作用以后，然后我們就可以根據不同的擋位來選擇相應的刻度進行讀數。

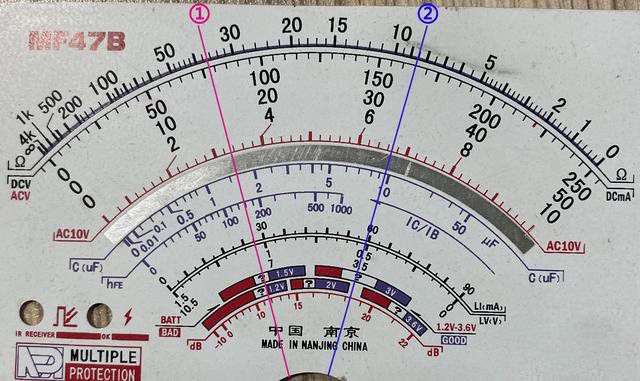

舉個例子： 比如指針在①位置時，檔位在×100位置，那么電阻值是多少呢？

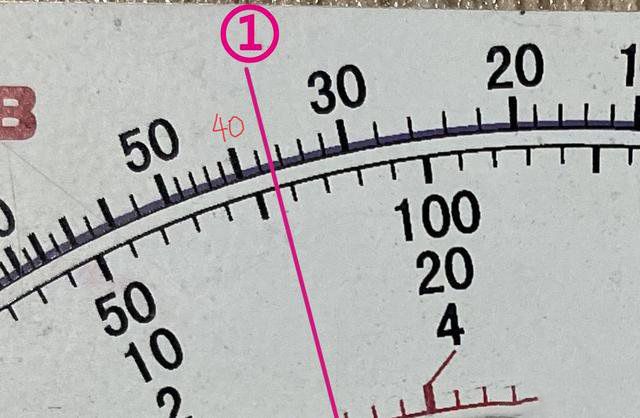

我們可以看到測電阻時，指針是在30-50這個范圍。30到50之間一共相差20Ω，它被中間那個粗的刻度線分成兩大格，所以一大格是10、中間那個粗的刻度值是40。

再30到40之間阻值相差10Ω，它被分成5個小格，所以一小格是2Ω。

由于測電阻讀數是從右往左讀數，指針①是30過去3格到4格之間，一格是2Ω，那么3格是6Ω，4格是8Ω；3格到4格之間就是7Ω，所以指針①刻度值應該是30+7=37Ω，總阻值為37×100=3700Ω。 同理，如果指針在②位置、檔位在×1K位置，那么電阻值為8.5KΩ。

再舉個例子： 比如指針在①位置、檔位在交流250V位置，那么電壓是多少呢？

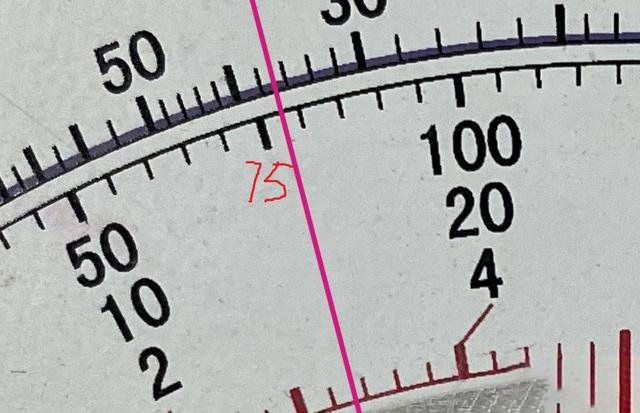

由于檔位在250V，所以要看250對應交流電壓刻度線。我們可以看到指針在交流電壓刻度線50到100之間，50到100之間相差50V、它被分成兩大格，那么1大格為25V，所以50-100中間那個粗格刻度值為75V。

75到100之間相差25，然后被分成5格小格，那么1小格是5V，半格是2.5V。所以當檔位在250V，指針①位置的電壓值為75+2.5=77.5V。同理，當檔位在50V、指針②位置的電壓值為33V。

本題答案 如果像題目所說的，檔位在500V、指針在①位置，那電壓又是多少呢？

由于表盤沒有500V檔位的刻度線，所以這時我們需要借用其他的刻度線來讀數。

這里我們要知道一個原則，檔位打到多少，量程就是多少。比如轉換開關打在250V檔，那么滿量程就是250V；

檔位打在500V檔，那么滿量程就是500V；檔位打在1000V檔，那么滿量程就是1000V。

如果沒有相應的刻度值，那么可以利用原來的刻度值進行等比放大或者縮小。當開關打至500V檔，那么可以把250V放大2倍，也可以把50V放大10倍，還可以把10V放大50倍。根據經驗，把50V放大10倍相比把250V放大2倍要好計算的多。 所以一般500V檔看50V刻度值，然后放大10倍；1000V檔看10V刻度值，然后放大100倍。注意是10V的刻度值，不是10V（紅色）刻度線。紅色刻度線是10V檔位專用刻度線。

由此可知，在500V檔時，指針①的電壓值為155V；指針②的電壓值為330V。在1000V檔時，指針①的電壓值為310V；指針②的電壓值為660V。
