1、標準的計算說明。

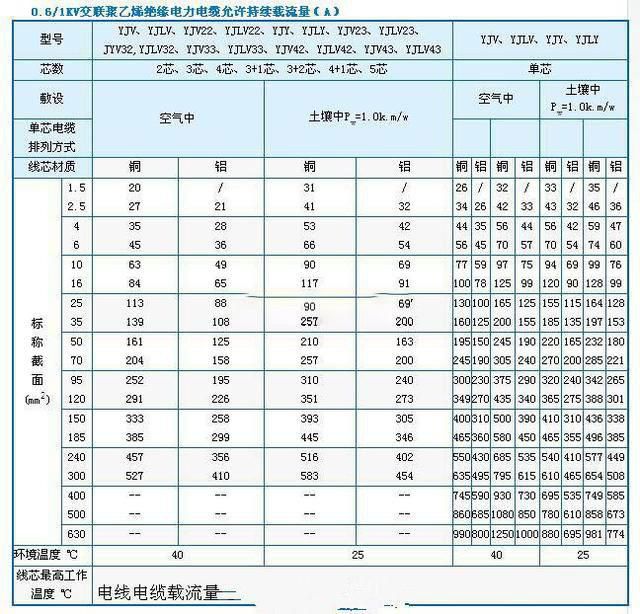

各種導線的截流量(安全用電)通常可以從手冊中查找。

但利用口訣再配合一些簡單的心算，便可直接算出，不必查表。

導線的截流量與導線的截面有關，也與導線的材料（鋁或銅）、型號（絕緣線或裸線等）、敷設方法（明敷或穿管等）以及環境溫度（25℃左右或更大）等有關，影響的因素較多，計算也較復雜。

2、計算公式口訣：

鋁心絕緣線截流量與截面的倍數關系： S（截面）=0.785×D(直徑)的平方。

口訣一：10下5，100上二，25、35，四三界，70、95，兩倍半。

口訣二：穿管、溫度，八九折。

口訣三：裸線加一半。

口訣四：銅線升級算。

口訣是以鋁芯絕緣線，明敷在環境溫度25℃的條件為準。若條件不同，口訣另有說明。

絕緣線包括各種型號的橡皮絕緣線或塑料絕緣線。

口訣對各種截面的截流量（電流，安）不是直接指出，而是用“截面乘上一定倍數”來表示。

為此，應當先熟悉導線截面（平方毫米）的排列：1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．

生產廠制造鋁芯絕緣線的截面通常從2.5開始,銅芯絕緣線則從1開始；裸鋁線從16開始，裸銅線則從10開始。

口訣一：線載流量十下五,百上二,二五三五四三界,七零九五兩倍半

解釋:10mm2以下的鋁導線載流量按5A/平方毫米計算；100mm2以上的鋁導線載流量按2Ａ/平方毫米計算；25mm2的鋁導線載流量按4A/平方毫米計算；35mm2的鋁導線載流量按3A/平方毫米計算；70mm2、95mm2的鋁導線載流量按2.5Ａ/平方毫米計算；

口訣二;“穿管、溫度，八、九折”

若是穿管敷設（包括槽板等敷設、即導線加有保護套層，不明露的），計算后再打八折；若環境溫度超過25℃，計算后再打九折，若既穿管敷設，溫度又超過25℃，則打八折后再打九折，或簡單按一次打七折計算。

例如對鋁芯絕緣線在不同條件下載流量的計算：當截面為10平方毫米穿管敷設時，則載流量為10×5×0.8=40安；若為高溫，則載流量為10×5×0.9=45安；若是穿管又是高溫，則載流量為10×5×0.7=35安。

口決三：對于裸鋁線的載流量，口訣指出“裸線加一半”

即計算后再加一半。這是指同樣截面裸鋁線與鋁芯絕緣線比較，載流量可加大一半。

例如對裸鋁線載流量的計算：當截面為16平方毫米時，則載流量為16×4×1.5=96安，若在高溫下，則載流量為16×4×1.5×0.9=86.4安6 平方毫米的線電流＝32A（安）

口訣四：銅線升級算。銅導線的截流量,口訣指出“銅線升級算”，即將銅導線的截面按截面排列順序提升一級，再按相應的鋁線條件計算。

例如：35平方毫米裸銅線25℃。升級為50平方毫米，再按50平方毫米裸鋁線，25℃計算為225安（50*3*1.5）。
