鋁合金橋架簡介：

鋁合金橋架由鋁合金擠壓成形，尺寸精度高，強度高，外觀美觀，重量輕，承載能力大:鋁合金電纜橋架表面噴砂氧化產生天然氧化保護膜，對大氣和化學介質具有非常強的耐腐蝕能力，鋁合金橋架是現代工業、現代防衛、現代高新技術，十分重要

鋁合金橋架用途：

鋁合金橋架具有優良的耐腐蝕性,常用于發電廠、化工廠、石化、造船等領域,特別適用于生產站的高腐蝕環境。

鋁合金托盤基板可根據需要采用平板結構或凸飾沖壓結構。

形成的階梯邊緣和橫檔使橋梁表面明亮。合理的加工工藝和連接方式，方便了橋架設備。大跨度圓盤直通式可滿足6米的承載能力。

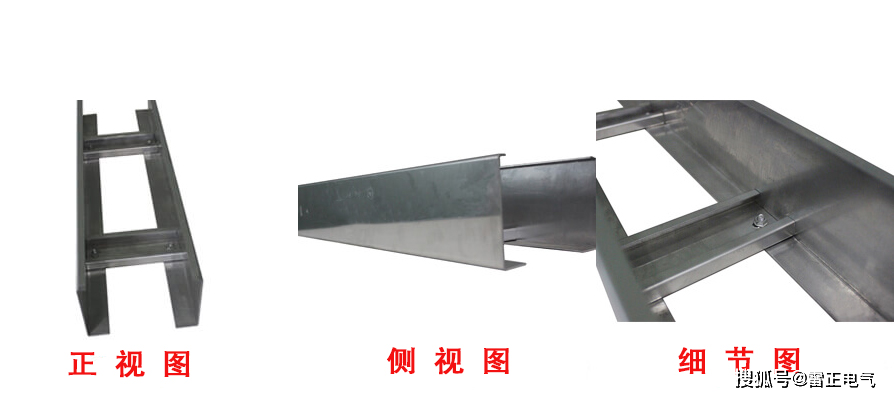

鋁合金橋架細節圖：

鋁合金托盤式橋架

鋁合金槽式橋架

鋁合金梯式橋架

鋁合金橋架厚度國家標準：

根據JB/T10216-2013《電控配電用電纜橋架》標準鋁合金橋架厚度標準如下圖：

鋁合金橋架寬度≤150，最小允許板材厚度1.2mm

150＜鋁合金橋架寬度≤300，最小允許板材厚度1.5mm

300＜鋁合金橋架寬度≤500，最小允許板材厚度2.0mm

500＜鋁合金橋架寬度≤800，最小允許板材厚度2.2mm

鋁合金橋架寬度＞800，最小允許板材厚度2.5mm

鋁合金橋架常用規格：

來自JB/T10216-2013《電控配電用電纜橋架》標準鋁合金橋架常用規格如下圖：
