電纜橋架是一種用于電纜保護的衍生產品。它可以保護電纜在正常通電運行時不受外界環境和不確定因素的影響和損壞，從而保證電力和供電的安全。

電纜橋架由支架、支撐臂和設備附件組成。該橋可以在建筑物內獨立建造，也可以放置在各種建筑物和支架上，零件需要通過鍍鋅處理，無論在室內還是室外設備都具有良好的防腐功能。

槽式橋架（無孔橋架）：槽式橋架是一種全封閉的橋架。最適合鋪設計算機電纜、通信電纜、熱電偶電纜及其他高活性網絡系統的控制電纜等。

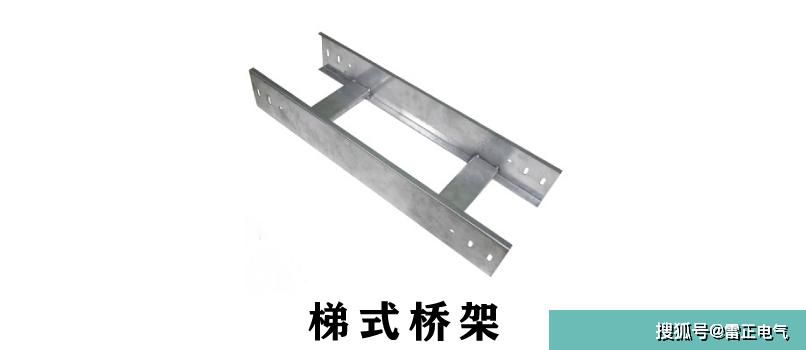

梯形電纜橋:梯形電纜橋簡稱“梯形電纜橋”。它看起來像一個梯子。梯形電纜橋架的中心焊接有一根橫桿，用于加固和支撐，重量輕、成本低、承載能力強、透氣性好。

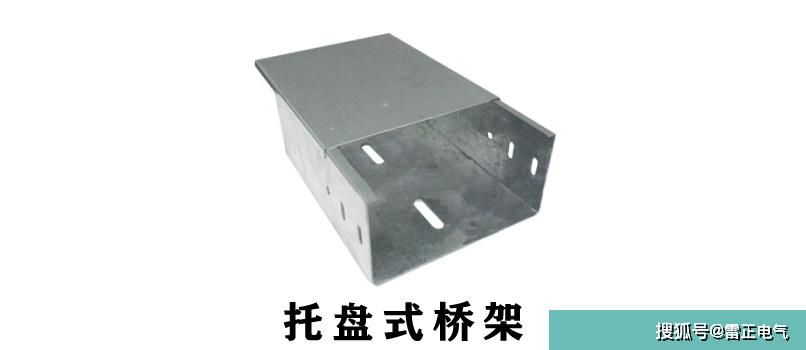

托盤式電纜機架(有孔電纜機架):托盤式機架為半密封型，與槽式橋架形狀相似，具有重量輕、載荷大、造型干凈、結構簡單、裝置方便等優點。

橋架分類：

電纜橋架表面處理方法分為:阻燃防火烤漆橋架、靜電噴塑橋架和熱鍍鋅橋架

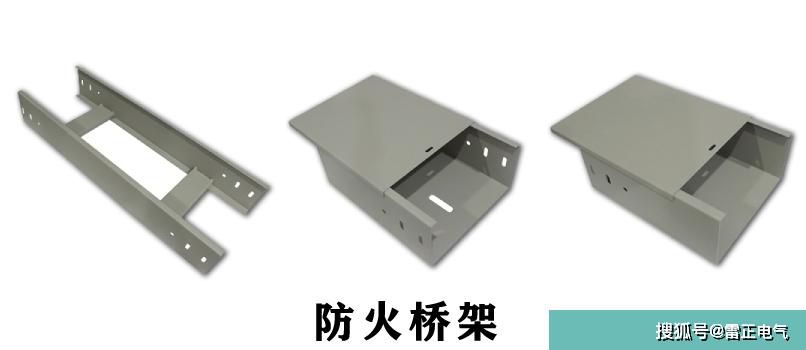

防火烤漆橋架:鍍鋅橋是由表面防火涂料加工而成，橋具有耐熱、耐水、耐腐蝕等性能。

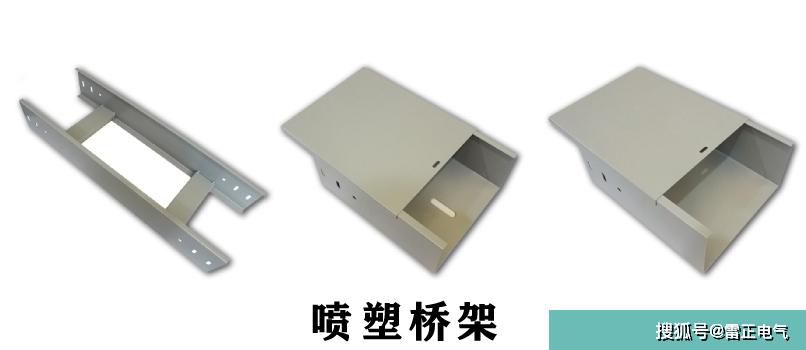

靜電噴塑橋:在鍍鋅橋表面噴涂一層靜電粉末，使橋表面光滑。也可根據安裝環境選擇匹配的顏色，具有耐腐蝕、耐磨、防水、使用壽命長的特點。

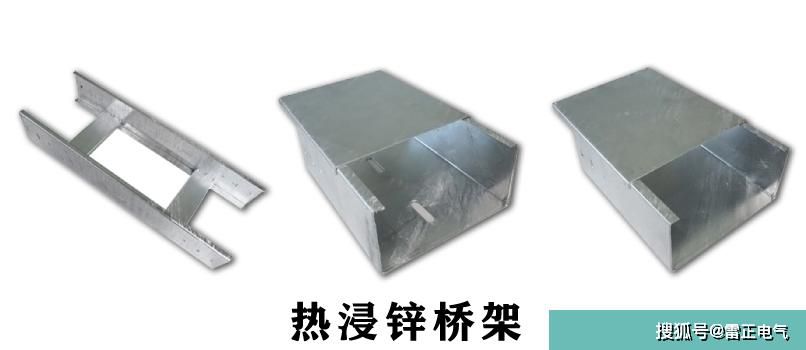

熱浸鍍鋅橋架：首先把原產品鍍鋅槽式橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

橋架分類：

電纜橋架表面處理方式分類：防火烤漆橋架、靜電噴塑橋架、熱浸鍍鋅橋架

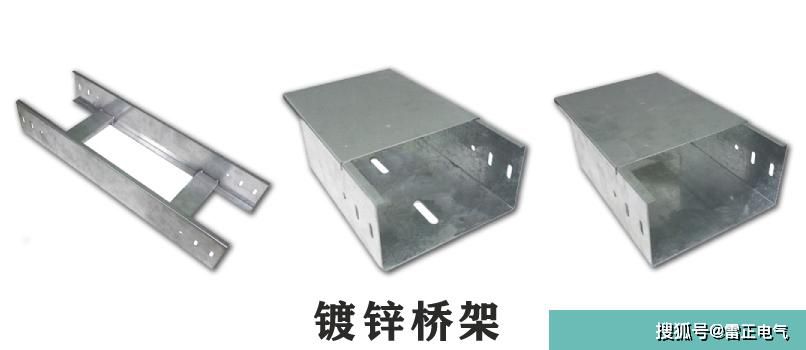

鍍鋅橋架:鍍鋅橋架由冷軋鋼板制成，通過鍍鋅附著在表面，具有良好的防腐和抗干擾能力。

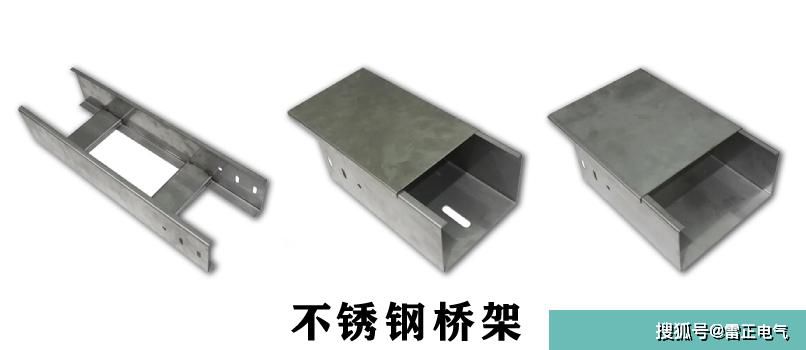

不銹鋼橋架：用304不銹鋼型號材質制造而成，表面一般不需要處理，其性能及價值比其他材質橋架要高

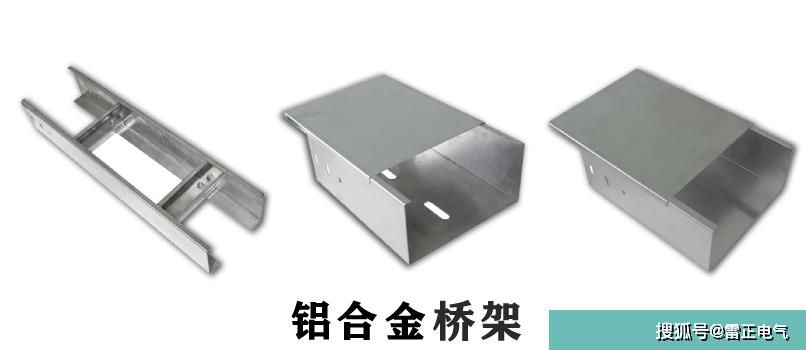

鋁合金橋架：由1060鋁板制成，鋁板含量高達99.6%以上，鋁合金梯形橋架具有耐腐蝕、耐磨、防水、使用壽命長。

橋架規格：

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準規定橋架常用規格如下圖

以上的介紹可供大家挑選橋架的時候作為參考，希望看完文章能對大家有所幫助。
