電纜橋架現在已經和我們的日子惜惜相關，它不只能維護線路不受外界要素破壞，還能有用的下降漏電等危險事端的發生，然后確保我們的用電安全。

電纜橋架是由支架、托臂和設備附件等組成。建筑物內橋架能夠獨立架起，也能夠敷設在各種建筑物和管廊支架上，應表現結構簡，造型觀、設備便利和維修方便等特征，悉數零件均需進行鍍鋅處理，設備在建筑物外露天的橋架。

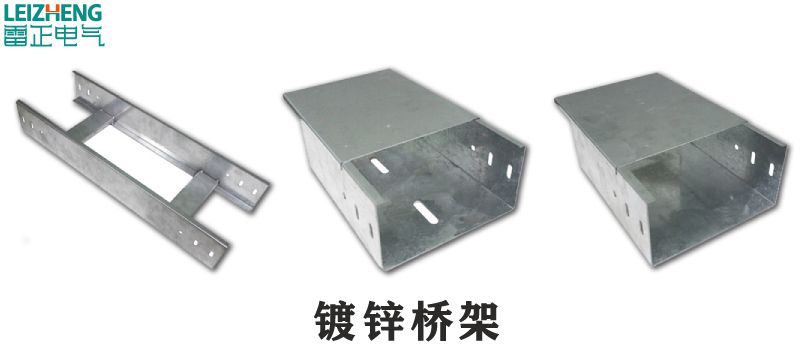

有許多朋友對電纜橋架的了解不是許多，它有哪些種類和長什么姿態呢？今日我們就來說一下電纜橋架的種類及圖片吧。

電纜橋架種類分為：

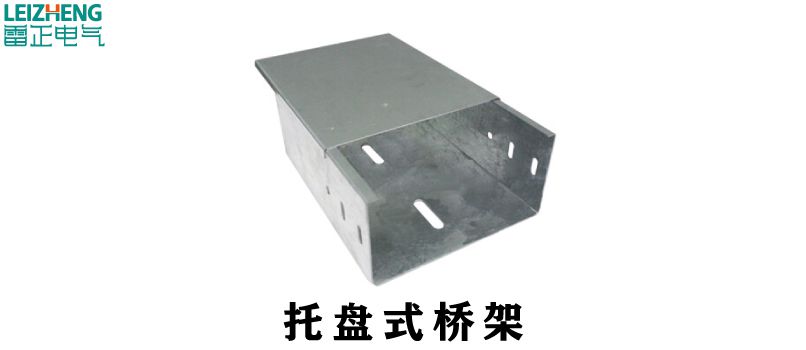

托盤式橋架：在電訊、化工、電視、輕工、電力、石油等方面應用使用得最多的一種。托盤式橋架有側重量輕盈，載荷量大，造型美麗、結構簡略，設備方便等長處，它不只適用在動力電纜的設備，還適用于控制電纜的敷設。

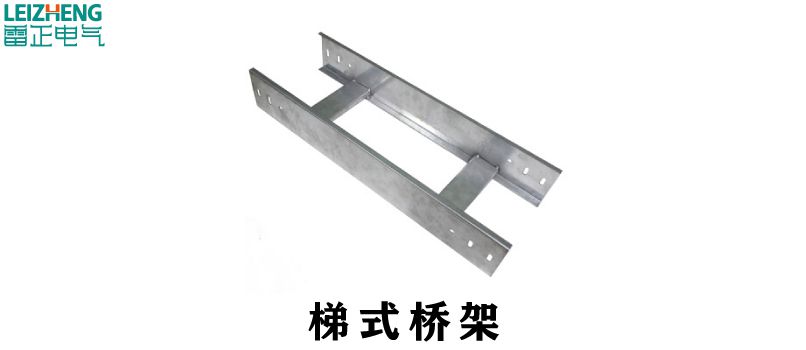

梯式橋架：一種由國內外最新資料研制的一種新式橋架，它具有重量輕，造價低，造型匠心獨運，設備便利、散熱、透氣性好等利益。它適用于一般直徑較大電纜的敷設，超級適用于高、低壓動力電纜的敷設。

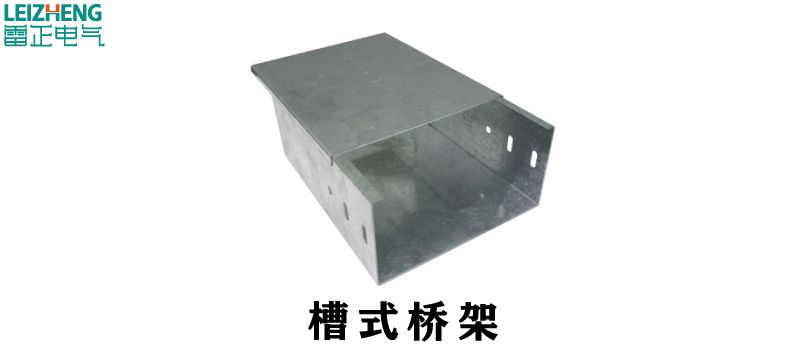

槽式橋架：是一種全封閉型電纜橋架，和托盤式橋架極為相似，它最適用于敷設計算機電纜、通訊電纜、熱電度偶電纜及其它高活絡體系的控制電纜等，它對控制電纜屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。

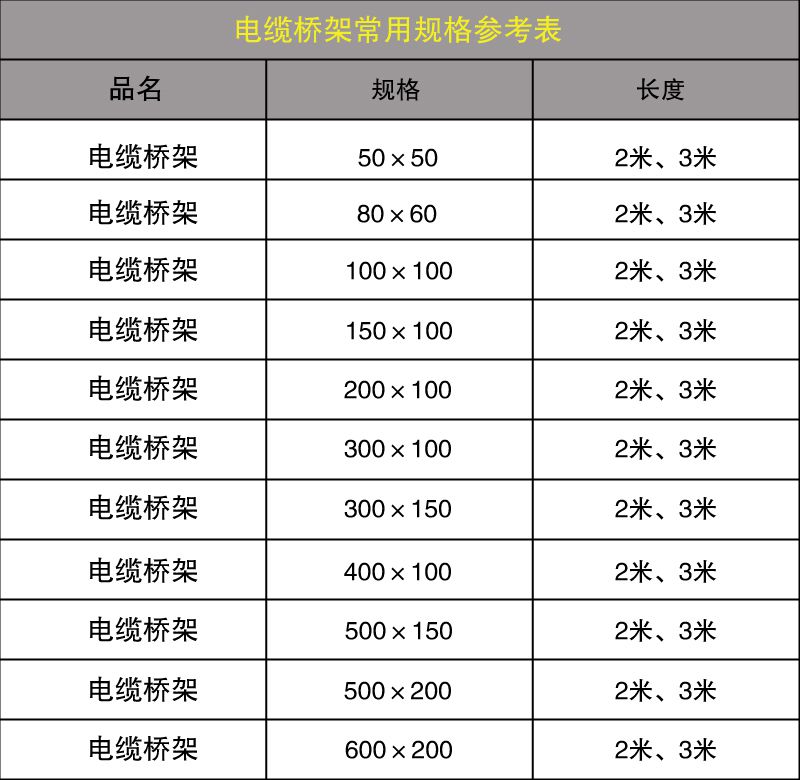

以下為電纜橋架規格型號表：

規格適用于：槽式橋架(C)、梯式橋架（T）、托盤式橋架（P）

厚度：0.8mm、1.0mm、1.2mm（非標）1.5mm、1.8mm、2.0mm、2.5mm（國標）

電纜橋架怎么檢驗：

1．依據企業標準對橋架檢驗

2．檢驗程序及檢測方法

（1）外觀：橋架鍍、涂表面應符合表2規定、檢測方法、目測法；

（2）外形：兩對邊應平行，兩側邊對底邊應垂直，斷面形狀應端正，無彎曲、扭曲、裂紋、邊沿毛刺等缺陷；

（3）匯線槽應光滑、平整、無損傷電纜絕緣，凸起和尖角目測法；
