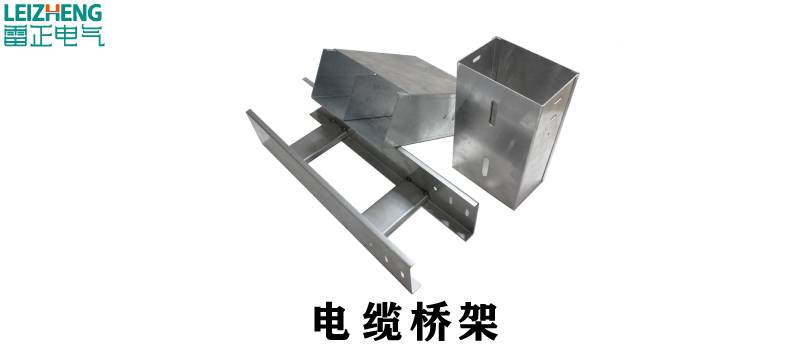

電纜橋架型號表示方法:

XQJ—形式－－類別－－規格

XQJ表示匯線橋架系列

形式表示結構形式（用中文第一個漢語拼音的大寫字母T為梯級式、P為托盤式C為槽式、ZH為組合式）

類別表示類別種類序號（用阿拉伯數字加英語字母表示）

規格表示規格或規格序號（用阿拉伯數字表示）

電纜橋架尺寸選擇與計算:

電纜橋架的載荷G總的計算G總=n1q1＋n2＋q2＋n3q3＋……

式中：q1、q2、q3……為各電纜每單位長的重量（kg/m）

n1、n2、n3……為相應的電纜根數G應小于電纜橋架的允許載荷（參照載荷曲線圖表）

當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。

電纜橋架寬d度的計算：1、電力電纜

b=n1（d1＋k1）＋n2（d2＋k2）＋n3（d3＋k3）＋……

式中：d1、d2、d3……為各電纜直徑；n1、n2、n3……為相應電纜直徑的根數；

k1、k2、k3……為電纜間距（K值最小不應小于d/4）

控制電纜橋架的寬度b的計算：（一般電纜橋架的填充率取40%左右）

電纜的總載面積：S0=n1π（d1/2）2＋n2π（d2/2）2＋…

需要的托架橫載面積：S=S0/40%Ｓ＝S/h＝S0/40%h

式中：h為電纜橋架凈高。
