電纜橋架介紹：

電纜橋架是一款為維護保養電纜線而衍化的商品，是電纜線的維護保養殼，防止電纜線接到外部因素的毀壞。由支撐架、托臂和設備附注構成，電纜橋架主要種類可以分成梯式電纜橋架、沒孔金屬托盤電纜橋架（槽式橋架）、有孔金屬托盤電纜橋架（金屬托盤電纜橋架）等。電纜橋架既可單獨搭起設備，如數零件均需開展熱鍍鋅解決，可設備在房屋建筑顯出天。，也可以鋪設在房屋建筑和地下綜合管廊支撐架上。在地下車庫、加工廠工業廠房等很多顯出電纜線必須被維護保養的供電系統自然環境都是看到電纜橋架的應用。

電纜橋架型號規格詳細介紹：

目前市面上常見的電纜橋架型號規格有：槽式橋架、梯式電纜橋架、金屬托盤電纜橋架

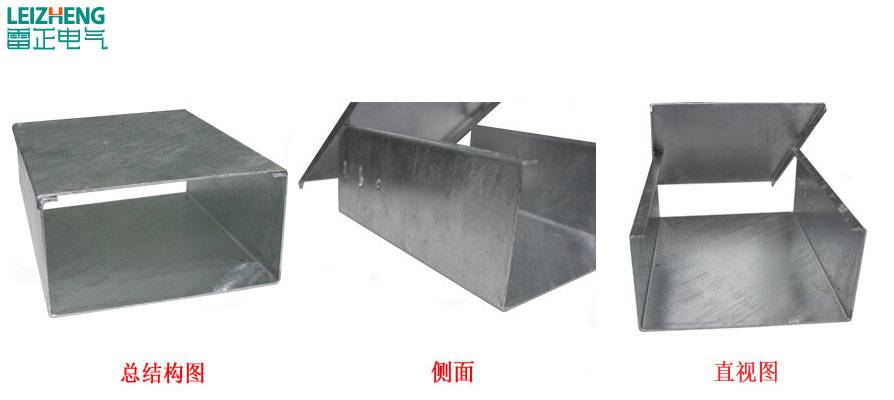

• 槽式橋架：槽式電纜橋架是一種全封閉式型的電纜橋架。最適用鋪設計算機電纜、電力電纜、熱電阻電纜線以及他高精度系統軟件的變頻電纜等。它對變頻電纜的屏蔽掉影響和重浸蝕自然環境中電纜線的安全防護常有不錯的實際效果。

• 梯式電纜橋架：梯式電纜橋架通稱 “ 梯式電纜橋架 ” 它外觀與眾不同像人字梯樣子，正中間焊有橫杠支撐點，促使電纜橋架的重量較輕且載重工作能力極強，也有優良的熱管散熱性。一般直徑較為大的電纜線和高、低驅動力電纜線的鋪設都是應用到。

• 金屬托盤電纜橋架：金屬托盤電纜橋架是半密封性形，外型與槽式橋架類似，可是差別在金屬托盤電纜橋架下底打孔，在確保的密閉性的另外提高了熱管散熱性。既適用驅動力電纜線的安裝，也適用變頻電纜的鋪設。

電纜橋架常見規格型號：

依據 JB/T 10216-2013《電控配電用電纜橋架》電纜橋架常見規格型號如圖所示：

電纜橋架材料歸類：

電纜橋架關鍵材料有：熱鍍鋅電纜橋架、鋁合金橋架、不銹鋼板電纜橋架

電纜橋架金屬表面處理歸類：

電纜橋架關鍵表層處理過程有：防火安全噴漆電纜橋架、靜電感應噴塑橋架、熱浸鋅橋架

電纜橋架薄厚規范：

電纜橋架坡跟規范分成：國家行業標準與國家標準

國家薄厚規范：國家為標準電纜橋架制造行業所制訂的產品標準。

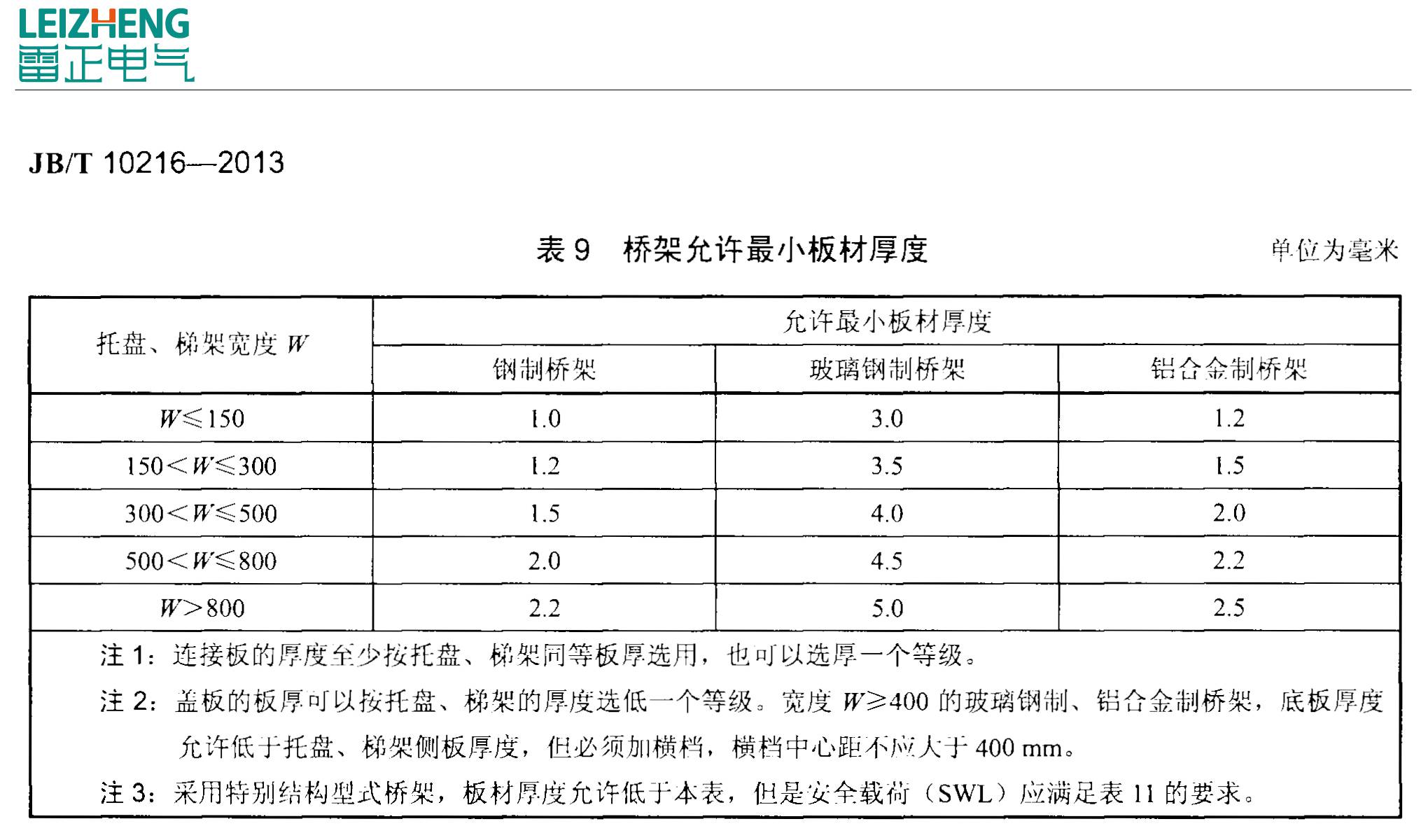

依據《JBT10216-2013 電控配電用電纜橋架》，電纜橋架國家薄厚規范以下：

制造行業強烈推薦薄厚規范：由電氣設備研究會依據市場的需求和各大橋架廠家真正制造狀況所制訂。

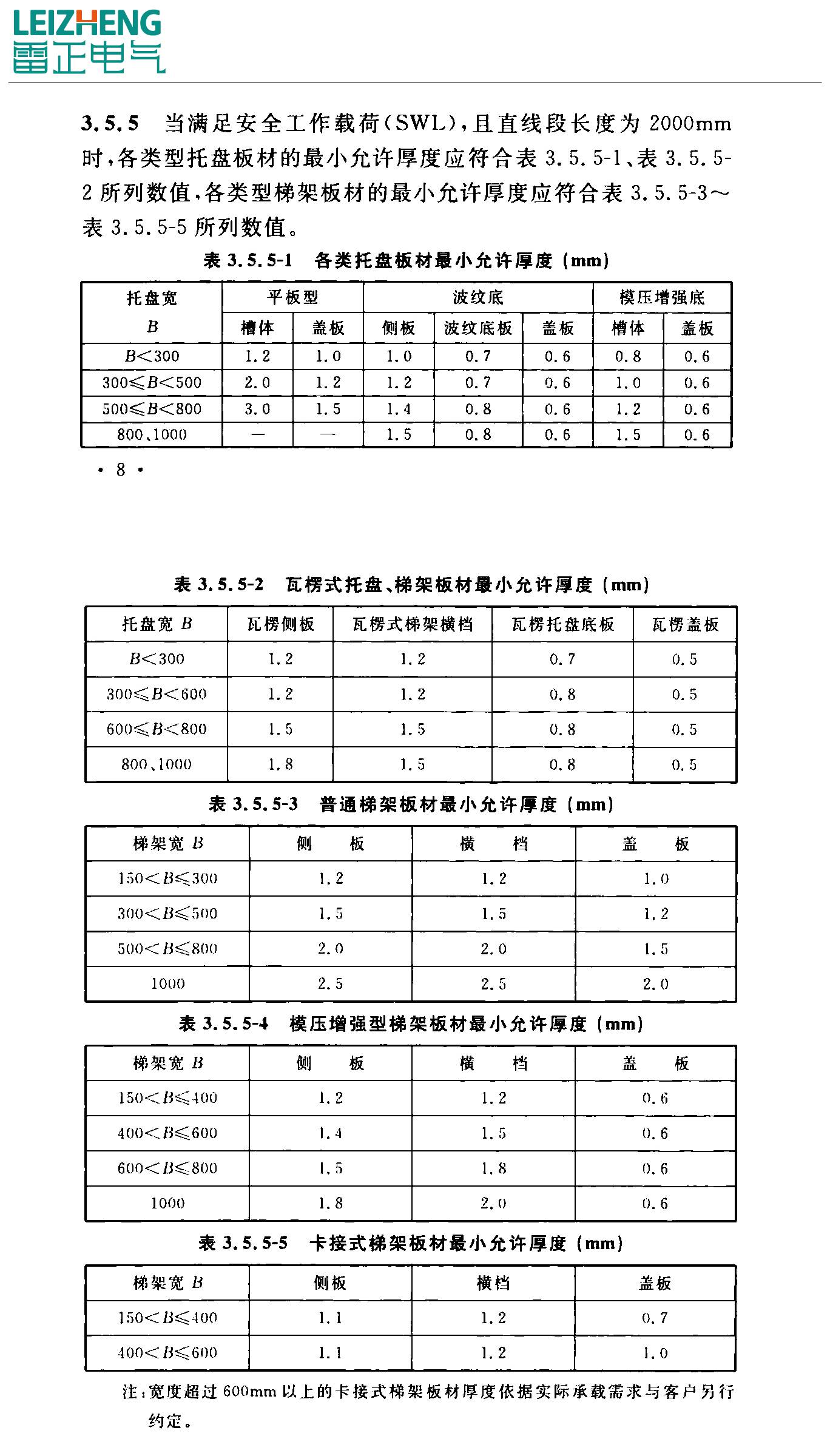

依據《TCECS 31-2017 鋼制電纜橋架工程技術規程》，電纜橋架制造行業薄厚規范以下：

之上就是全新橋架規格薄厚的詳細介紹，期望之上的詳細介紹各位看完以后能對電纜橋架有更清楚的了解。
