電纜橋架運用詳細介紹：

電纜橋架的運用在中國要是十多年，在毆美等資本主義國家也但是就是幾十年，一般在一個主機房新項目中，相比工程造價珍貴、新科技的手機軟件和硬件配置，電纜橋架看起來很不值一提，及其少處世高度重視，但是它確實全部網絡布線工程中最必不可少的一部分，整體規劃和型號選擇系統進程應依據管理體系電纜線的種類、總數，有效選中可用的電纜橋架。

一、電纜橋架形式及種類的挑選

1、需屏蔽掉電氣設備影響的電纜網路或者有安全防護外界（如：有浸蝕液休，易燃性煙塵等自然環境）危害的規定時，應取用（FB）類槽體式復合性防腐蝕屏蔽掉電纜橋架（有蓋）。

2、強腐蝕自然環境應選用（F）類復合型環氧樹脂膠防腐蝕阻燃塑料電纜橋架。托臂、支撐架還要采用一樣原材料，提升電纜橋架及附注的使用期，電纜橋架。在非常容易積塵和其他需遮住的自然環境或室外場地宜蓋章板。

3、除上述所說情況外，可依據當場自然環境及技術標準采用金屬托盤、槽體式、梯階式、夾層玻璃防腐蝕阻燃性電纜橋架或鋼制通用型電纜橋架。在非常容易積塵和其他需遮住的自然環境或室外場地宜蓋章板。

4、在公共性安全通道或室外超越路面段，最底層梯階的底端宜加墊塊或在該段應用拖盤 。大跨度超越公共性安全通道時，可依據客戶規定提升電纜橋架的荷載工作能力或采用行架。

5、大跨度（>3m）要采用復合性電纜橋架（FB）。

6、室外要采用復合型環氧樹脂樹指電纜橋架（F）。

二、電纜橋架規格挑選

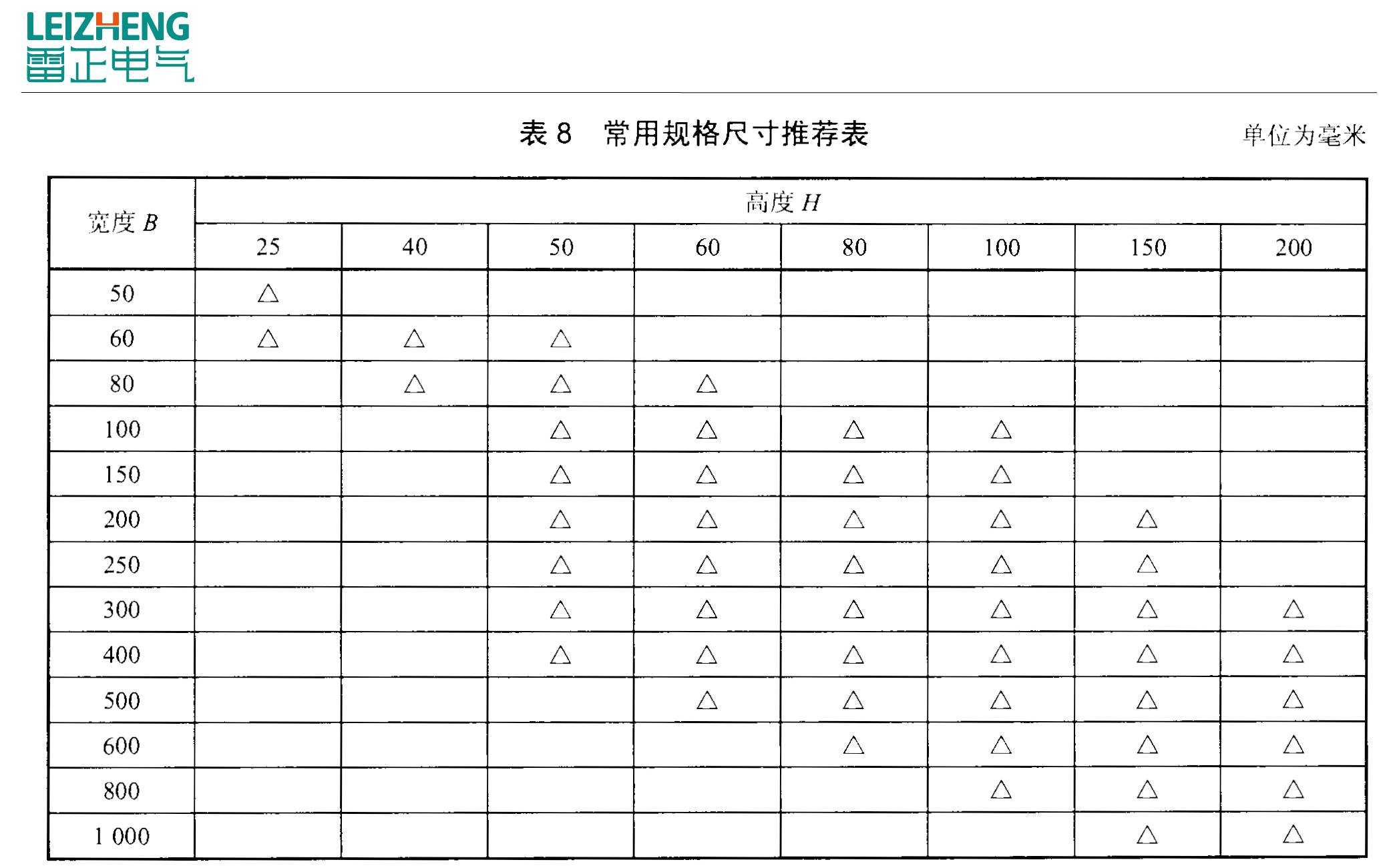

1、復合型環氧樹脂膠電纜橋架的總寬和高寬比就按住表挑選，并應合乎電纜線真充率不超出相關技術標準的標準值，驅動力電纜線可用40-50%，變頻電纜可用50-70%，此外需予留10-25%的式程發展趨勢容量。

2、各種各樣彎通及附注規格型號應合乎工程項目布局標準并與電纜橋架相配套。

3、支、支架規格型號的挑選，應按橋架規格、疊加層數、跨度等標準配備。并應考慮載荷的規定。

三、有關電纜橋架支、支架配備

1、室內支、吊短跨度一般采用1.5-3m；室外立桿中跨度一般采用6m。

2、非平行線段的支、支架配備就遵照下列標準：當電纜橋架總寬<300mm時，應在距非平行線段與平行線相接處300-600m的平行線段側設定一個支、支架；當電纜橋架總寬>300mm時，除合乎以下標準外，在非平行線段中南部還應加設一個支、支架。

3、熱擠壓玻璃鋼防腐電纜橋架雙層設定時層間管理中心距為200，250，300、350mm。

4、電纜橋架平行線段每過50m應予以留變形縫20-30mm（金屬橋架）。

四、有關電纜線橋架計算公式

電纜橋架是用冷軋鋼板沖壓模具而成。其承載力具備一定的程度。電纜橋架的荷載工作能力的尺寸是一個與橋架規格和支撐點間距相關的量。相匹配于同一支撐點間距和彎凸形變量，側邊高寬比大的電纜橋架承載力大，高寬比小的電纜橋架承載力小。此外當荷載工作能力劃、同樣時，針對同一規格型號的電纜橋架，支撐點間距小的比支撐點間距大的彎折形變量小。一般狀況下電纜橋架每過1.5～2.0m安裝一組固定支架。

1、電纜橋架具體載荷量計算方式：

G總 = n1*q1 n2*q2 n3*q3……nn*qn

公式計算中：G老為總載荷，q1、q2、q3……qn為每根電纜線企業凈重（kg/m），n1、n2、n3……nn為同樣電纜線的單碇 根數。（G總<G允，G允電纜橋架的容許載荷，由于當電纜橋架帶保護罩在戶外安裝時，還應計人電纜橋架承擔的較大 風雪等荷載的危害。）

2、電纜橋架總寬測算：

電纜橋架總寬的明確伴隨著電線電纜和變頻電纜工時制度的不一樣而有所區別。因為電線電纜在電纜橋架內一般是單面水準排污，因此其安裝電纜橋架總寬b為：

b = n1*(d1 k1) n2*(d2 k2) n3*(d3 k3) ……nn*（dn kn）

公式計算中：d1、d2、d3……dn為電纜橋架內各種各樣電纜線的直徑，企業為mm；n1、n2、n3……nn為所述相同規格型號電纜線的單碇 根數；K1、k2、k3……為所述電纜線置放時的間隔，其值最少應超過電纜線直徑的1/4。

之上就是有關電纜橋架安裝公式計算（2020年）的詳細介紹，期望看了文章內容后對電纜橋架安裝全過程里能有一定的協助。
