?電纜橋架的規格和型號

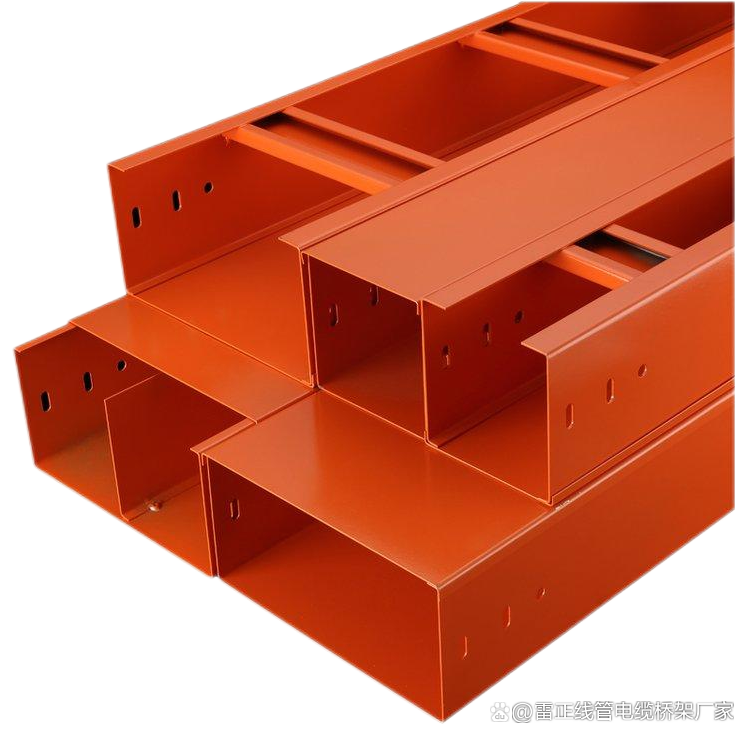

電纜橋架型號：無孔槽式橋架、梯式橋架、有孔托盤式橋架
電纜橋架材質分為：鍍鋅橋架、噴涂橋架、不銹鋼橋架、鍍彩橋架、鋁合金橋架、熱浸鋅電纜橋架、氧化鋁合金橋架、防火橋架、高分子合金橋架、玻璃鋼橋架等等
二、電纜橋架常規規格：
200mm×80mm、200mm×100mm、300mm×100mm、300mm×150mm、400mm×150mm、400mm×200mm、500mm×150mm、500mm×200mm、600mm×100mm、600mm×200mm、800mm×300mm、1200mm×200mm
（橋架規格尺寸都是可自定義定制）

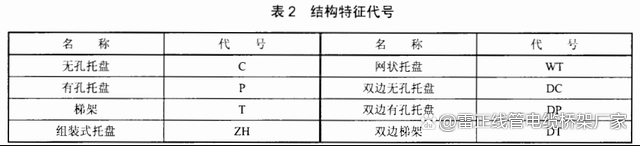

三、電纜橋架規格代號表示方法：
XQJ表示匯線橋架系列 形式表示結構形式（用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式） 。
挑選橋架尺度
橋架不能偏大或偏小，一定要挑選適宜的尺度。整體的原則是，電纜總截面積與托盤內橫斷面積的比值，電力電纜不該大于40%；控制電纜不該大于50%。

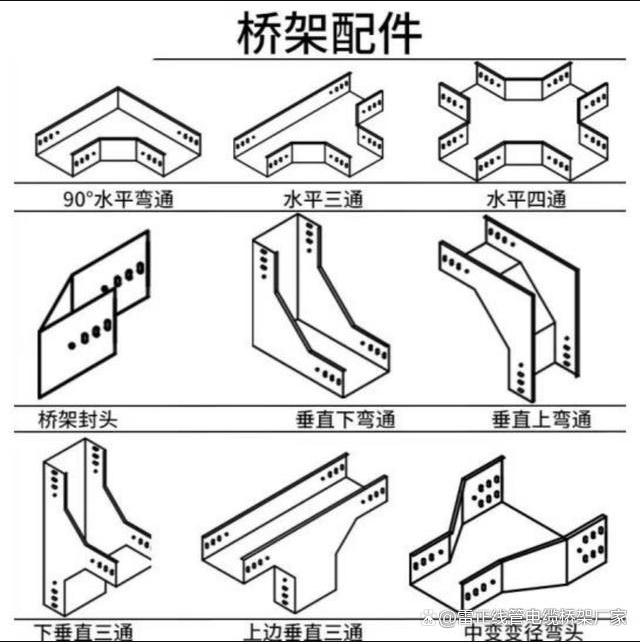

四、電纜橋架彎頭配件
水平三通、水平彎通、上彎通、垂直下彎通、中分大小頭、45度水平彎、垂直左下彎通、垂直左上彎通、垂直右上彎通、下角垂直三通、下邊垂直三通、上垂直三通、高低讓彎、左讓彎、水平四通、垂直上彎通、垂直右下彎通、下垂直三通、異形三通等等
各種彎通及附件規格應符合工程布置條件并與橋架相配套。
支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置，并應滿足荷載的要求。
電纜橋架表面處理工藝有：防火、噴塑、熱鍍鋅
防火橋架：是在普通鍍鋅橋架表面噴涂一層防火漆，以起到防火阻燃的作用！
熱鍍鋅橋架：熱鍍鋅是普通鍍鋅的升級版，在原有的基礎上再次加強使用壽命以及抗腐蝕性能。
噴塑橋架：在一些有著極大外觀需求的建筑物上，噴塑橋架可以自由選擇顏色用于搭配。
