基本的常規橋架型號都在這了，有槽式無孔托盤、有孔托盤、梯架、中間加隔板的、還有網格式，這期就說下電纜橋架結構類型選型指南。

1、第一個，先說槽式無孔托盤橋架，室內外電纜線敷設如果不需要考慮散熱，用槽式無孔托盤橋架就對了，因為它密封性好，可以抵擋一切外部因素對槽體內電纜線的損壞，從而更好的達到防護作用

2、第二個，有孔托盤橋架，它跟無孔托盤橋架其實結構形狀是一樣的，唯獨它槽體底部多了散熱孔，因為口徑大的電纜線正常運行時，會有很大的熱流，就需要具備散熱性的橋架敷設，如果要有很好的密封性防護又要散熱效果的，選有孔托盤橋架。

3、第三個，梯架，我們也叫它梯式橋架，它最大優勢也是散熱透氣性好，而且它的載荷力比無孔托盤和有孔托盤更強，它常被用于直徑較大的電纜敷設，特別是高低壓動力電纜，電纜功率大了，梯架可以起到更好的散熱性和載荷力。

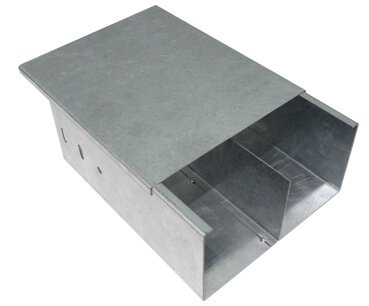

4、第四個，中間加隔板的橋架，現在你們看到的這個是無孔托盤中間加了塊隔板的橋架，這塊隔板一樣可以加在，有孔托盤、梯架還有網格式橋架里面，當動力電纜和控制電纜敷設在同一條橋架內，這塊隔板就可以把它們很好的分開，防止電磁干擾，來確保控制電纜正常運行。

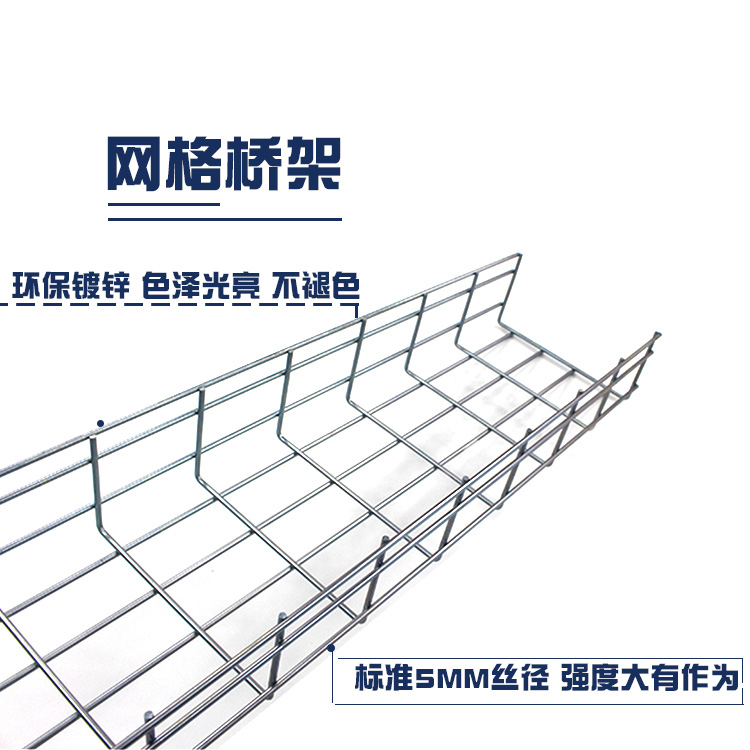

4、第五個，網格式橋架，網狀形狀，這類橋架做網絡通訊工程的朋友肯定不陌生，最常用于網絡數據機房里面，數據網絡機房電纜線多，口徑功率大，且頻繁需要引入/引出的布線，網格橋架就起到它的優勢了，散熱性好且方便維護。 還不趕緊點贊關注
