電纜橋架型號類型及代號

電纜橋架型號應包括下列內容:
1名稱:可用大寫漢語拼音第一個字母表示;

2結構形式:無孔托盤(P1)、有孔托盤(P2)、梯架(T);

3規格:托盤、梯架的直線段和彎通依次標明寬度、高度;附件和支吊架標明一個或幾個主要技術特性的尺寸;

4防腐層類別:分彩 鋼復合涂層(CQ)、耐腐VCI雙金屬復合涂層(Vs)、熱浸鍍鋅(R)、電鍍鋅(D).粉末噴涂(P)、其他(T)，同一防腐層類別如根據不同的環境條件需要細分時,應注明細分代號;

5材質:不銹鋼(S)。

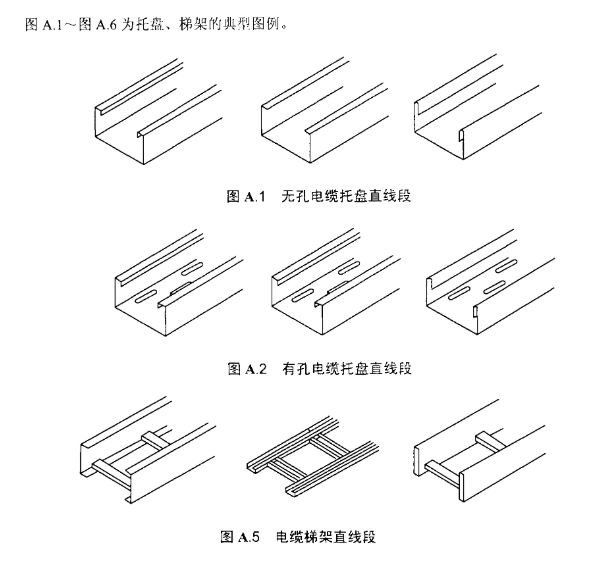

常規的電纜橋架的類型分為三種：槽式橋架(無孔托盤)、梯式橋架(梯架)、托盤式橋架(有孔托盤)

槽式橋架：槽式是一種全密封型的電纜橋架，它的屏蔽性能非常的好，一般用在通訊、機房等領域。

托盤式橋架：托盤式的形狀跟槽式幾乎一樣，但是它的底部帶有打孔，所以散熱方面會有不錯的提升。

梯式橋架：梯式橋架的外形非常獨特，T字形狀，主要用于敷設大口徑高低壓電纜線，有著散熱好、安裝方便、成本低等特點。

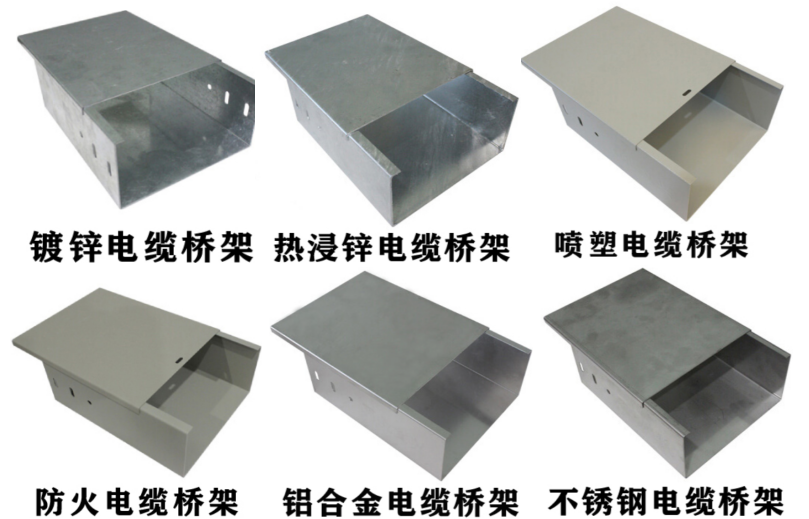

電纜橋架的材質分為：鍍鋅、不銹鋼、鋁合金

鍍鋅橋架：用熱鍍鋅板壓制而成，然后鍍上鋅層使得橋架的使用壽命以及抗腐蝕性能加強。

鋁合金橋架：由鋁合金擠壓成型，尺寸精度高、強度好、承載能力大，而且有不錯的抗電磁干擾以及抗屏蔽干擾。

不銹鋼橋架：不銹鋼的硬度非常的高，可以更加好的保護電纜，且防腐蝕能力非常強。

電纜橋架表面處理工藝有：防火、噴塑、熱鍍鋅

防火橋架：是在普通鍍鋅橋架表面噴涂一層防火漆，以起到防火阻燃的作用！

熱鍍鋅橋架：熱鍍鋅是普通鍍鋅的升級版，在原有的基礎上再次加強使用壽命以及抗腐蝕性能。

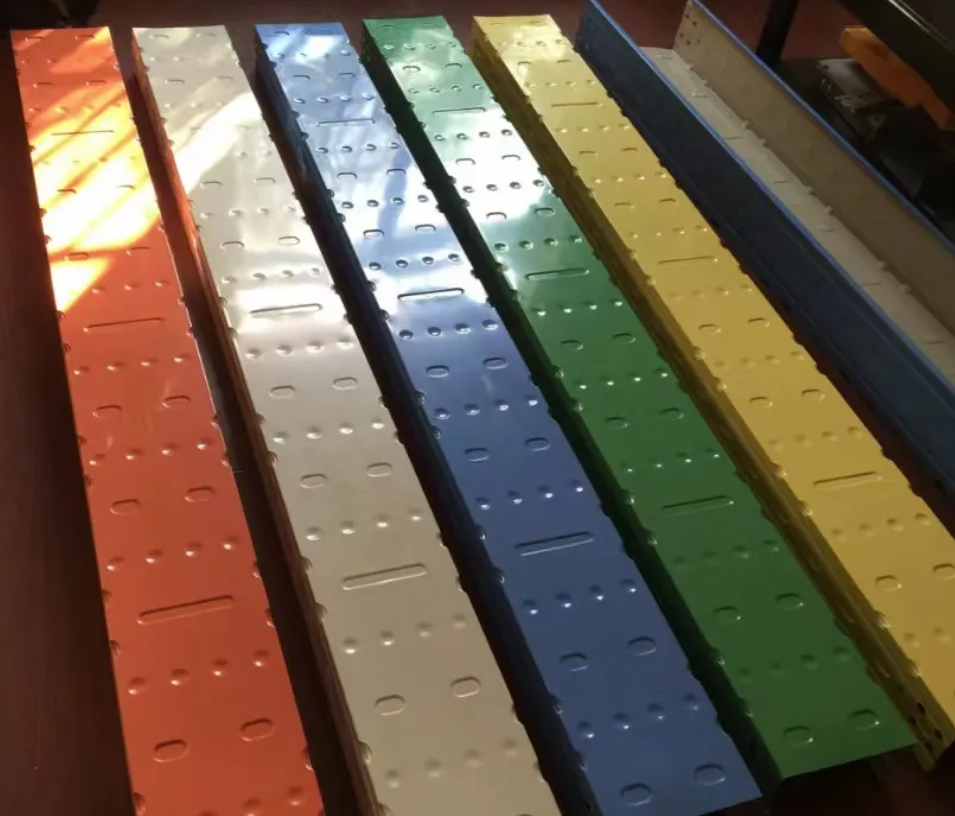

噴塑橋架：在一些有著極大外觀需求的建筑物上，噴塑橋架可以自由選擇顏色用于搭配。

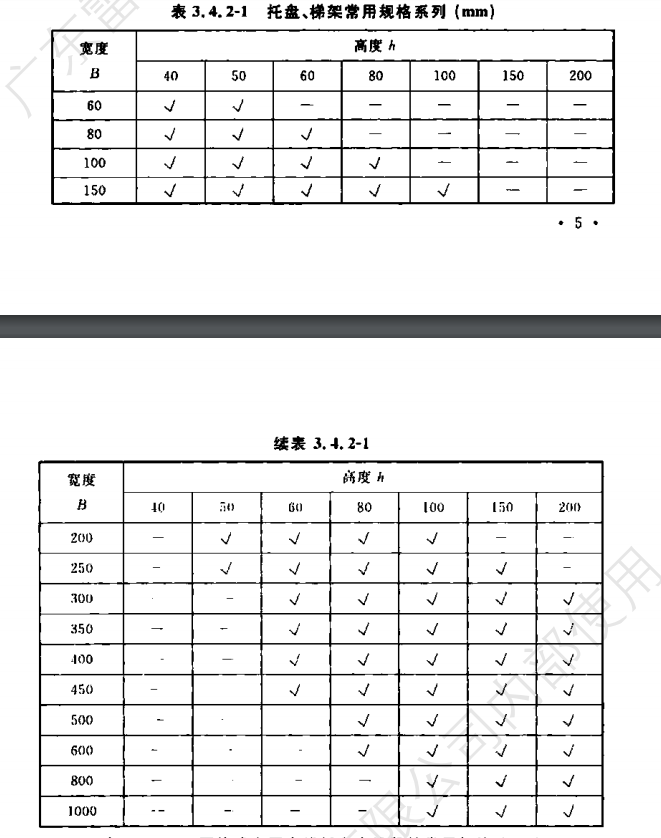

托盤、梯架常用規格系列尺寸宜符合表3. 4.2-1的規定，寬度600mm及以上規格不適用于平板型托盤。
