線槽/橋架接地的做法

如果橋架中敷設的電纜已經是5芯，還要不要做接地，要的話如何做。

如果是4芯的話接地如何做，是用扁剛沿橋架敷設還是在橋架兩頭用導線將橋架和等電位相連?

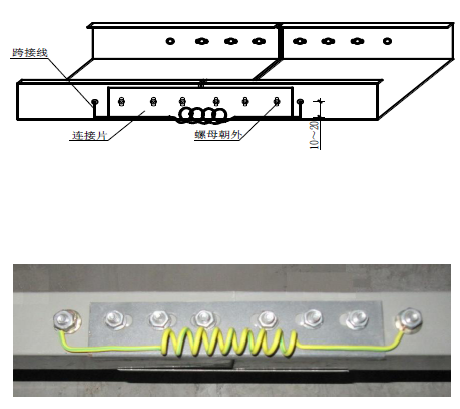

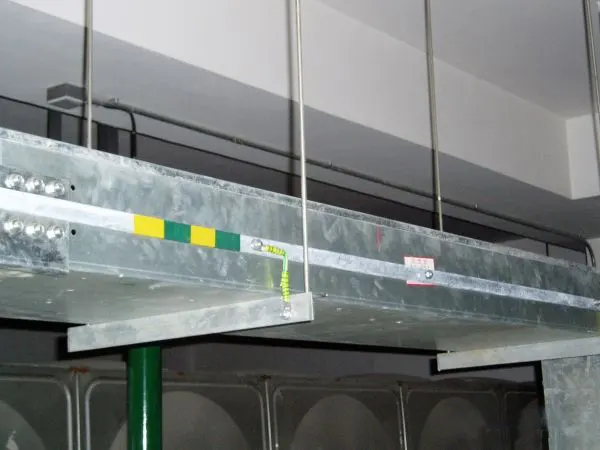

• 金屬橋架各段做好跨接(鍍鋅的可不做，但要求連接處不少于2個防松螺栓)。

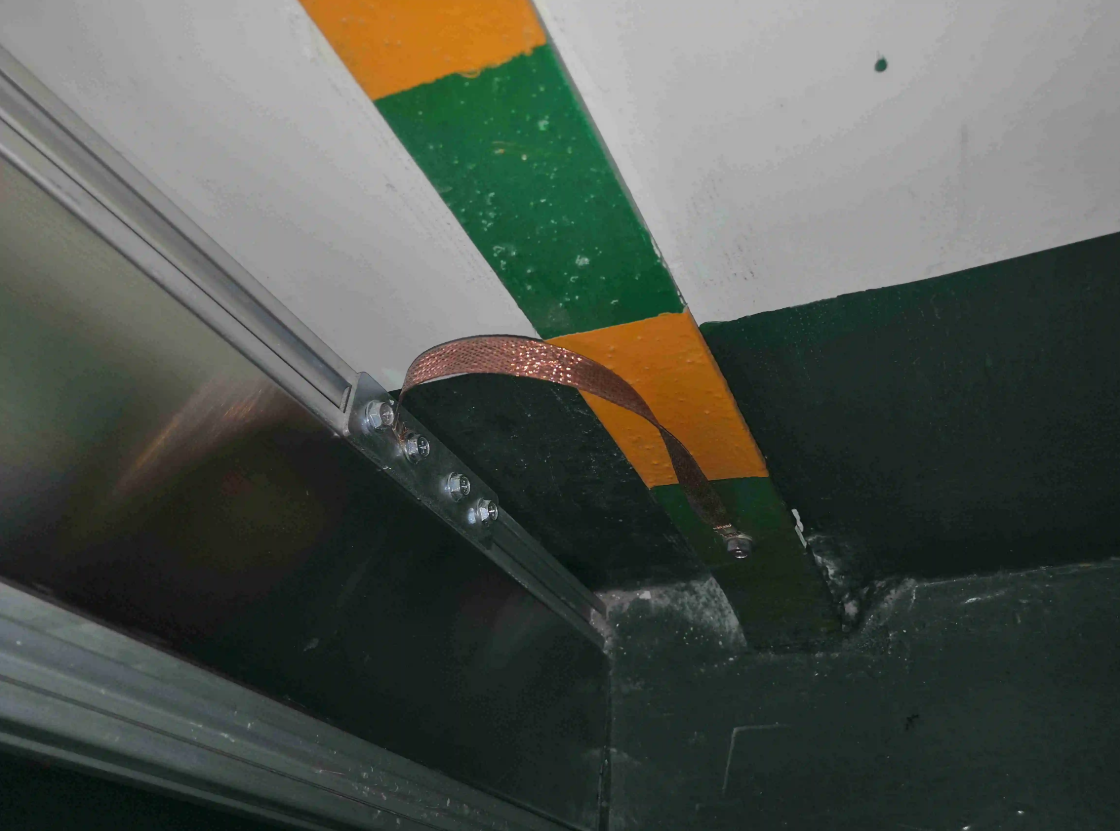

• 在橋架的首端，末接(或中間等位置)把橋架用導線接到接地線上即可。
• 但是這要保證橋架有地可接。

即要保證橋架全長位置上有不公于2個點的接地點。此接地點可以是沒電纜敷設的地線，也可以是在配電房，電進預留的接地端子。

做到這點這已經滿足了橋袈接地的要求了。但是橋架只是自身滿足接地要求橋袈本身不能作為其它設備的接地線使用。如有設備要接地，側需要敷設地線至設備，以讓設備有地線可接。此地線可以是五芯電纜的一芯，亦可是單獨沿橋架敷設的專用接地扁鋼。

橋架接地干線處理

在我們當地，電纜橋架的接地干線均采用40X4及以上規格的鍍鋅扁鋼從低壓配電室開始就沿橋架全程敷設。從接地安全保障性來說，這樣設置的確無可厚非，但總覺得有些浪費，特別足對于大面積的高層。

那么，請大家說說:

1.舉例來說，樓層橋架的接地干線與豎井橋架的接地干線的連接是否可以從豎井內由施工預埋出的40X4及以上規格的鍍鋅扁鋼進行連接，因此而省去豎井接地干線?

是否有更好的辦法來解決呢? …等等

豎井內接地干線就近從各層結構鋼筋引出完全可以，并不一定從均壓環外圈梁的主筋引出。規范要求防雷接地、電氣接地等宜為聯合接地，并且規定建筑物鋼筋網和接地極焊接，豎井接地干線不管是從接地極焊接還是就近與本層結構鋼極焊接，只要焊接電氣導通性符合要求都是滿足規范要求的，因為整個建筑物的鋼筋網以及接地極是一個等電位體。

高層建筑的基礎下面一般都要做防水層，防水層下面是混凝上墊層，可以在混凝土墊層里圍繞建筑物基礎敷設一圈40X4鍍鋅扁鋼作為人工接地極，基礎鋼筋再與人工接地極焊接，結構柱內鋼筋與基礎鋼筋的連接一般都是綁扎的( 實驗證明結構柱內鋼筋綁扎完全滿足電氣導通性的要求，因為在混凝土柱子內綁扎連接處不會生銹的原因)，又由于均壓環的連接，所以整個建筑物的鋼筋網是一個等電位體。可以把它看作一個“法拉第籠”!

鍍鋅線槽/電纜橋架接地規范標準：《GB 50303-2015 建筑電氣工程施工質量驗收規范》第11篇
