玻璃鋼電纜橋架規范

玻璃鋼電纜橋架的適用場所：

玻璃鋼電纜橋架適用于電壓在10千伏以下的電力電纜及控制電纜，照明配線等室內、室外、架空、電纜溝、隧道電纜的鋪設。

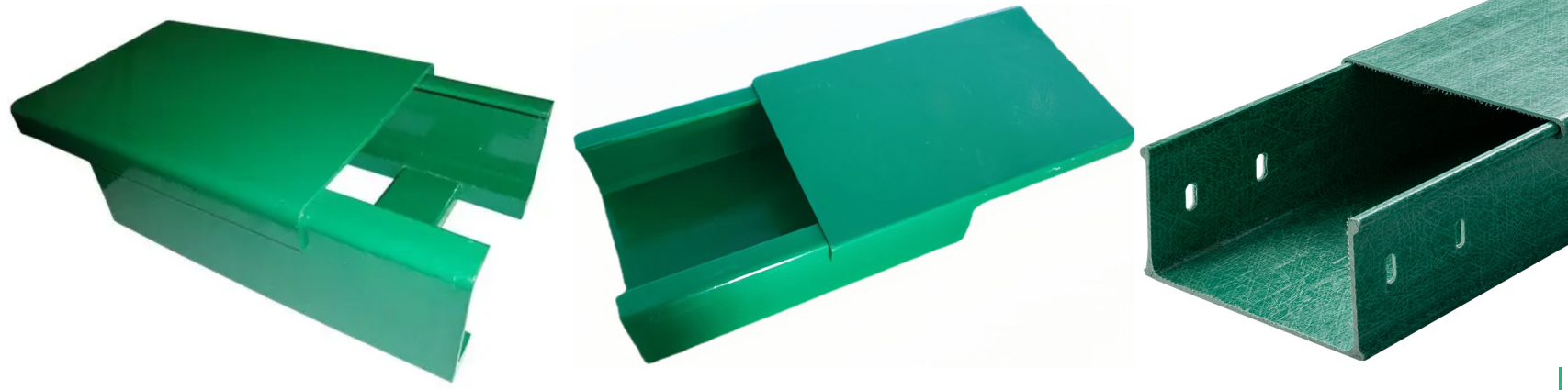

玻璃鋼電纜橋架的結構特點與安裝：

玻璃鋼電纜橋架具有品種全，適用范圍廣，強度大、重量輕、結構合理、絕緣性能優良且造價低、壽命長、施工簡單、配線靈活、安裝標準、外形美觀等特點。

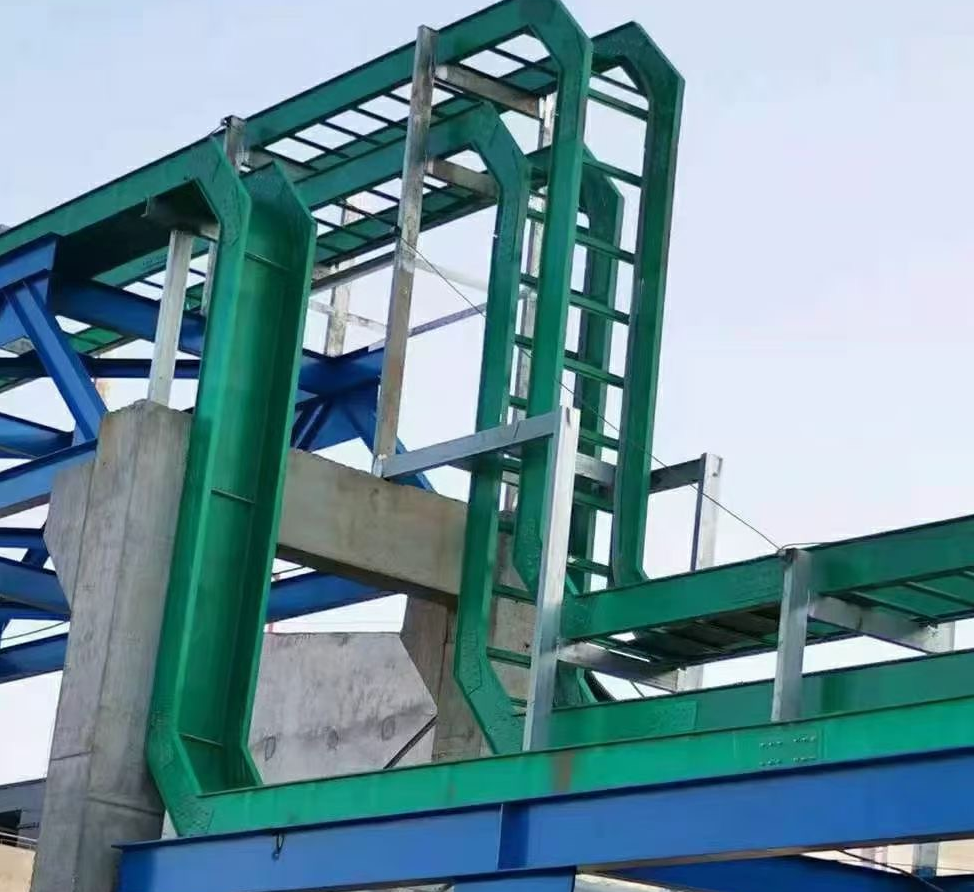

電纜橋架的安裝可因地制宜，可隨現場要求進行鋪設，如管道鋪設、樓板、梁下吊裝、室內外墻壁、梁壁、隧道、電纜溝壁上的側裝，還可在露天立柱或支墩上安裝。大型多層橋架吊裝時，應盡量采用工字鋼立柱兩側對稱敷設。

1、支撐間距:支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

2、橋架寬度:選擇電纜橋架的寬度時，應留有一定的備用空間，以便于日后增容。

3、隔開放置:當電力電纜和控制電纜較少時，可以在同一電纜橋架內安裝,但中間須用隔板將電力電纜和控制電纜隔開鋪設。

4、電纜固定:電纜橋架水平鋪設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米設置固定點，垂直走向的電纜每隔1.5米設置固定點。

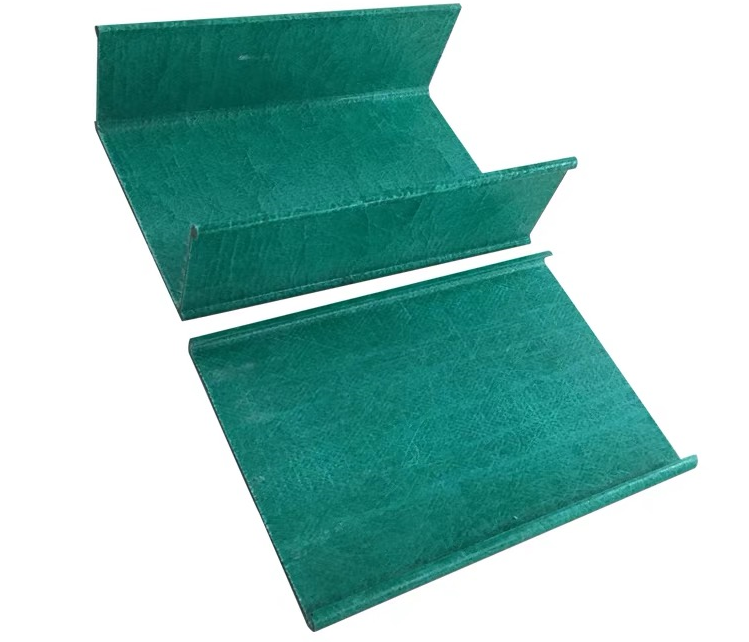

玻璃鋼電纜橋架的外觀質量要求：

玻璃鋼電纜管箱外形要求:無明顯歪斜，兩端斷面垂直;內外表面平整光滑、色澤均勻，不得有污染、起皺、裂紋、顆粒、流膠、樹脂剝落、纖維外露、表面發粘等缺陷。含膠量均勻，固化穩定，橫斷面無氣泡、無分層、管箱內外表面的氣泡累積不得大于100mm，單個最大氣泡面積不得大于15mm。

玻璃鋼電纜橋架的結構尺寸允差：

長度允差:± 10mm;寬度、高度允差:±5mm;厚度允差:±0.2mm

玻璃鋼電纜橋架的間距：

1、為了保證電纜橋架安裝方便，橋架與電纜之間必須滿足以下數值:在同一托臂上或同一平面上水平架設橋架時，相鄰橋架之間的凈距不應小于50mm，兩組橋架平行架設時，之間凈距不應小于600mm。

2、電纜橋架重疊架設時，層間垂直距離應滿足下列數值:電力電纜為300mm。控制電纜為250mm。

3、為了電纜橋架安裝的方便，其頂部到天花板、橫梁及其他障礙物的底部最小垂直距離應滿足下列數值，電力電纜應不小于400mm。控制電纜應不小于250mm。
