電纜橋架國標《T/CECS 31-2017》厚度標準

根據T/CECS 31-2017《鋼制電纜橋架工程技術規程》電纜橋架厚度標準如下：

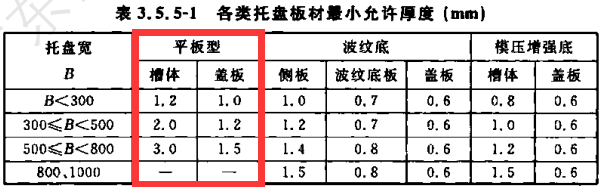

傳統平板型電纜橋架厚度標準：



當傳統平板型橋架寬度小于300mm時，傳統平板型橋架的槽體厚度標準需達到1.2mm，傳統平板型橋架的蓋板厚度標準需達到1.0mm

當300mm小于或等于傳統平板型橋架寬度小于500mm時，傳統平板型橋架的槽體厚度標準需達到2.0mm，傳統平板型橋架的蓋板厚度標準需達到1.2mm

當500mm小于或等于傳統平板型橋架寬度小于800mm時，傳統平板型橋架的槽體厚度標準需達到3.0mm，傳統平板型橋架的蓋板厚度標準需達到1.5mm

當傳統平板型橋架寬度達到800mm、1000mm時，傳統平板型橋架的槽體厚度標準需達到3.0mm以上，傳統平板型橋架的蓋板厚度標準需達到1.5mm以上

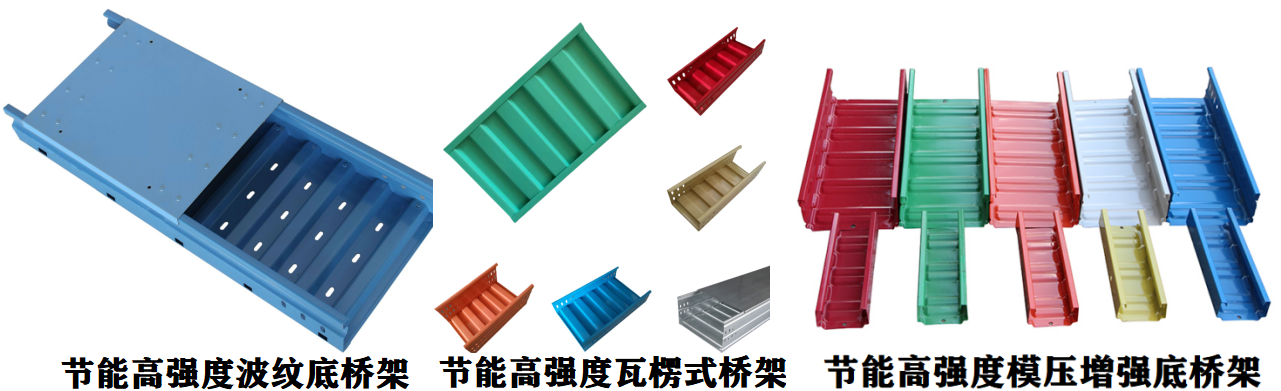

節能橋架的厚度參考如下：

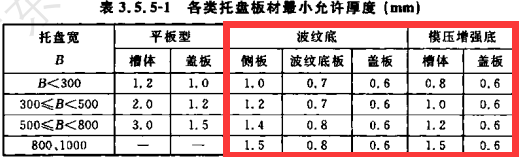

波紋底電纜橋架和厚度標準：

當波紋底橋架寬度小于300mm時，波紋底電纜橋架的側板厚度標準需達到1.0mm，波紋底電纜橋架的底板厚度標準需達到0.7mm，波紋底電纜橋架的蓋板厚度標準需達到0.6mm

當300mm小于或等于波紋底橋架寬度小于500mm時，波紋底電纜橋架的側板厚度標準需達到1.2mm，波紋底電纜橋架的底板厚度標準需達到0.7mm，波紋底電纜橋架的蓋板厚度標準需達到0.6mm

當500mm小于或等于波紋底橋架寬度小于800mm時，波紋底電纜橋架的側板厚度標準需達到1.4mm，波紋底電纜橋架的底板厚度標準需達到0.8mm，波紋底電纜橋架的蓋板厚度標準需達到0.6mm

當波紋底橋架寬度達到800mm、1000mm時，波紋底電纜橋架的側板厚度標準需達到1.5mm，波紋底電纜橋架的底板厚度標準需達到0.8mm，波紋底電纜橋架的蓋板厚度標準需達到0.6mm

模壓增強底電纜橋架厚度標準:

當模壓增強底電纜橋架橋架寬度小于300mm時，模壓增強底電纜橋架的槽體厚度標準需達到0.8mm，模壓增強底電纜橋架的蓋板厚度標準需達到0.6mm

當300mm小于或等于模壓增強底電纜橋架寬度小于500mm時，模壓增強底電纜橋架的槽體厚度標準需達到1.0mm，模壓增強底電纜橋架的蓋板厚度標準需達到0.6mm

當500mm小于或等于模壓增強底電纜橋架寬度小于800mm時，模壓增強底電纜橋架的槽體厚度標準需達到1.2mm，模壓增強底電纜橋架的蓋板厚度標準需達到0.6mm

當模壓增強底電纜橋架寬度達到800mm、1000mm時，模壓增強底電纜橋架的槽體厚度標準需達到1.5mm，模壓增強底電纜橋架的蓋板厚度標準需達到0.6mm

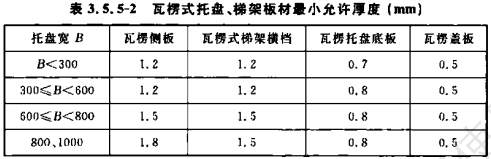

瓦楞式電纜橋架厚度標準：

當瓦楞式電纜橋架寬度小于300mm時，瓦楞式電纜橋架的側板厚度標準需達到1.2mm，瓦楞式電纜橋架的橫檔厚度標準需達到1.2mm，瓦楞式電纜橋架的底板厚度標準需達到0.7mm，瓦楞式電纜橋架的蓋板厚度標準需達到0.5mm

當300mm小于或等于瓦楞式電纜橋架寬度小于600mm時，瓦楞式電纜橋架的側板厚度標準需達到1.2mm，瓦楞式電纜橋架的橫檔厚度標準需達到1.2mm，瓦楞式電纜橋架的底板厚度標準需達到0.8mm，瓦楞式電纜橋架的蓋板厚度標準需達到0.5mm

當600mm小于或等于瓦楞式電纜橋架寬度小于800mm時，瓦楞式電纜橋架的側板厚度標準需達到1.5mm，瓦楞式電纜橋架的橫檔厚度標準需達到1.5mm，瓦楞式電纜橋架的底板厚度標準需達到0.8mm，瓦楞式電纜橋架的蓋板厚度標準需達到0.5mm

當瓦楞式電纜橋架寬度達到800mm、1000mm時，瓦楞式電纜橋架的側板厚度標準需達到1.8mm，瓦楞式電纜橋架的橫檔厚度標準需達到1.5mm，瓦楞式電纜橋架的底板厚度標準需達到0.8mm，瓦楞式電纜橋架的蓋板厚度標準需達到0.5mm
