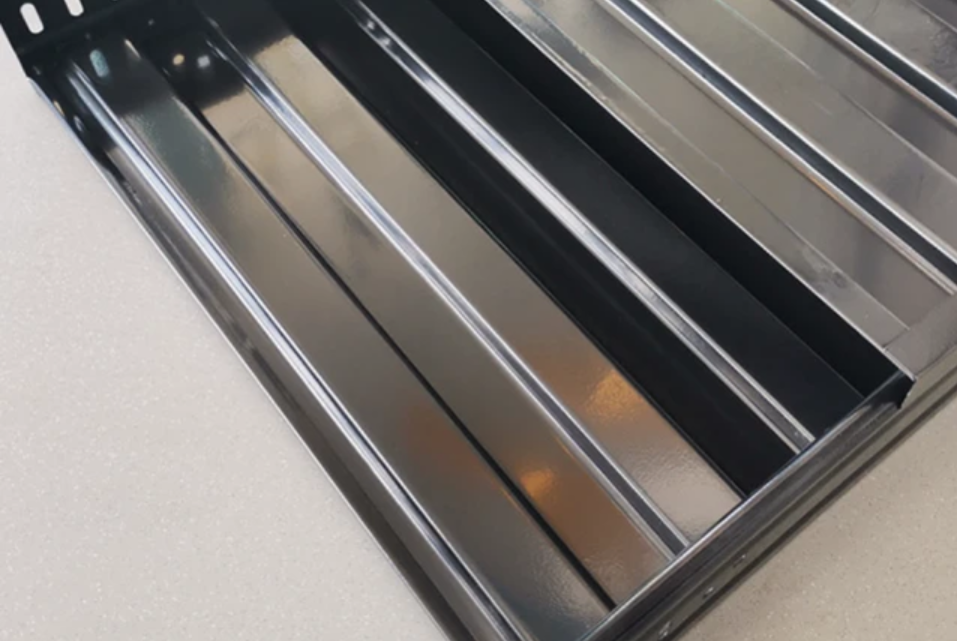

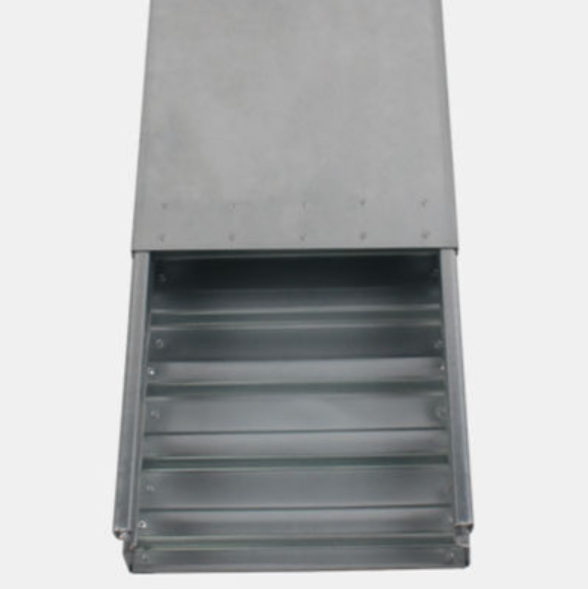

? ? ?節能高強度波紋底電纜橋架

在傳統橋架的側板上翼緣部位進行多次彎曲使其局部產生塑性形變，并與緊貼腹板上部的內彎半圓構成了抗彎性能優越的結構，同時加強了整塊側板的剛度，達到提高橋架整體穩定性的目的;

采用提升托盤底板的慣性矩來增強載荷能力，?并對托盤底板采用多輪延壓工藝，?運用逐級加輪加壓形變效應，?最后成型為數十個相同截面的梯形波紋狀型板。產品經型式實驗證明具有優異的載荷能力。

節能高強度波紋底電纜橋架的優勢：

外觀：外形新穎獨特，美觀。

節能：節能波紋底橋架的結構增強散熱效果，避免線纜過熱導致能耗增加，達到節能效果。

輕質：降低鋼板使用厚度，減輕自重，方便運輸、貯存、安裝，能大大提高施工效率。

高強：材料力學原理，極大程度上提高產品的剛性及承載強度，具有普通橋架不可比擬的優勢。

耐腐蝕：獨特耐腐蝕處理工藝，如果加之不銹鋼材質，大幅度提升橋架使用壽命，一次投入終生使用（設計使用壽命大于或等于電纜使用年限）。

大跨距：輕質、高強、單根長度不限等性能參數決定其極度適用于大跨度場合的線纜敷設（大跨距電纜橋架）。

性價比：優質的不銹鋼波紋底電纜橋架，價格近乎于傳統鍍鋅板電纜橋架，同樣的價格，給您更優質的產品。

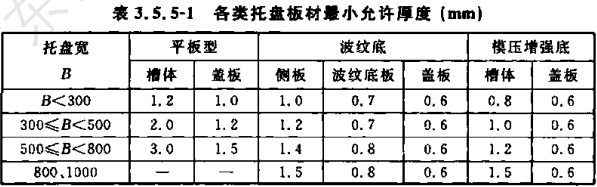

波紋橋架與傳統平板型橋架厚度對比：

當節能波紋底橋架寬度小于300mm時，側板厚度1.0mm，槽體厚度0.7mm，蓋板厚度0.6mm

當300mm小于或等于節能波紋底橋架寬度小于500mm時，側板厚度1.2mm，槽體厚度0.7mm，蓋板厚度0.6mm

當500mm小于或等于節能波紋底橋架寬度小于800mm時，側板厚度1.4mm，槽體厚度0.8mm，蓋板厚度0.6mm

當節能波紋底寬度達到800mm、1000mm時，側板厚度1.5mm，槽體厚度0.8mm，蓋板厚度0.6mm



當傳統平板型橋架寬度小于300毫米時，厚度需達到1.2毫米，蓋板需達到1.0毫米

當300毫米≤傳統平板型橋架的寬度小于500毫米時，槽體厚度需達到2.0毫米，蓋板需達到1.2毫米

當500毫米≤傳統平板型橋架的寬度小于800毫米時，槽體厚度需達到3.0毫米，蓋板厚度需達到1.5毫米

當傳統平板型橋架寬度達到800毫米、1000毫米時，槽體厚度需達到3.0毫米以上，蓋板厚度需達到1.5毫米以上

以上為波紋型橋架與傳統平板型橋架的厚度對比

由上可看出傳統平板型的橋架的厚度標準要比波紋型橋架高，耗材量高。而波紋橋架雖然厚度薄過傳統橋架但它的強度是比傳統平板型橋架高的。
