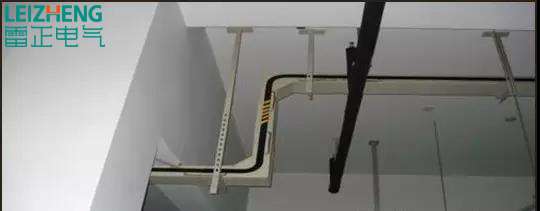

跨接表識，彎曲度一致：

橋架跨接線連接要注意：用抓墊、平墊或把噴塑橋架的漆刮掉再用平墊、彈簧墊壓緊。鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓（強標）。

至于支架的接地，就是把支架與橋架連接處固定刮漆就可以（或是抓墊）。接地線最小截面不小于4平方米。

金屬電纜橋架及其支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接。

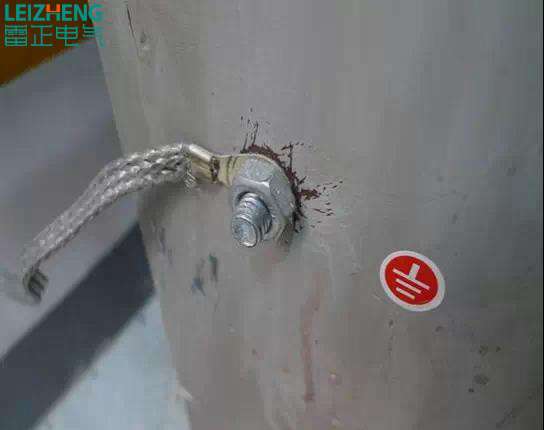

跨接線壓線處細部做法，如下：

注意墊片及順序及螺栓外露的長度及接地標識、螺栓的位置；不能用連接螺栓固定跨接線。

螺栓的個數；壓接位置，如下：

破漆壓接不夠規范，沒彈簧墊及平墊，如下：

錯誤的壓接，順序不對，如下：

重要房間橋架的接地，如下：

母線防火泥封堵：

電井內橋架接地及表識，如下：

橋架的安裝：橫平豎直，彎頭處要平緩。當橋架分層時，最好用組合架。
橋架內部要加設防火封堵或加設防火包。

鋼制30米，鋁合金及塑料的15米要加伸縮節。過建筑物變形縫處（伸縮縫、沉降縫）加補償裝置。

橋架的支架間距一般要求水平的為1.5-3米，垂直的為2米一個。
螺母位于橋架的外側。當支架與鋁合金橋架連接時，注意防電化措施。

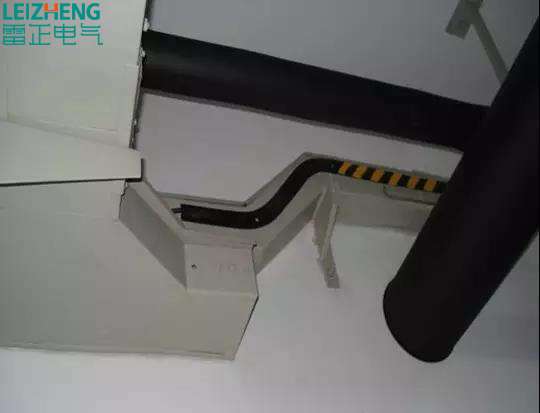

注意轉彎處支架的設置。

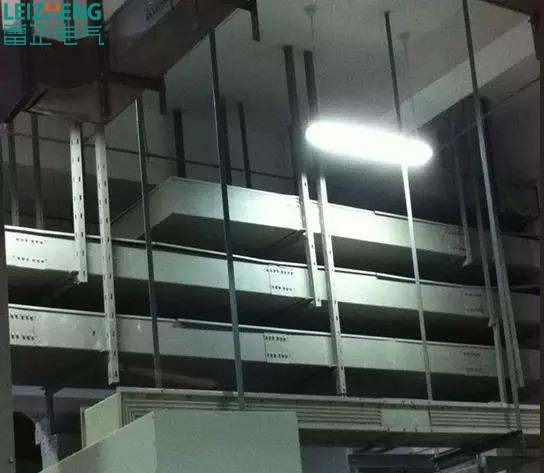

配電室大型橋架要采用可調式組合支架大型工程橋架彎曲度要一致，如下：

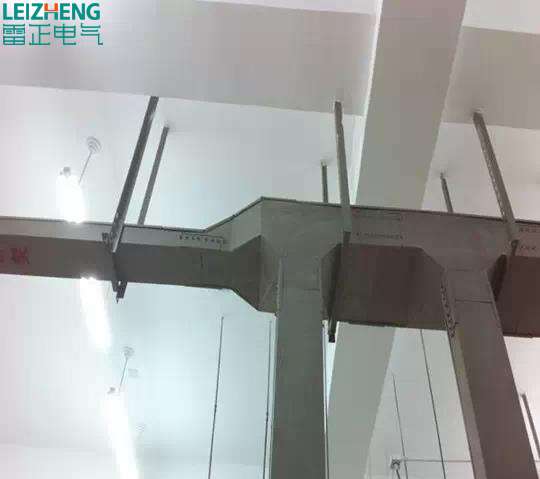

三通變徑使用合理，如下：

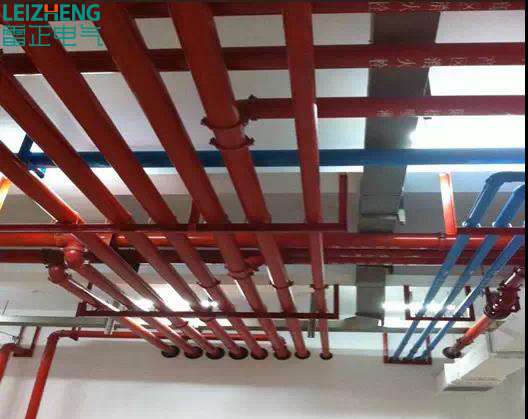

橋架與水管交叉處橋架在上，實在沒法布置的在橋架上方要做一擋水罩，如下：

橋架提早做在上，如下：

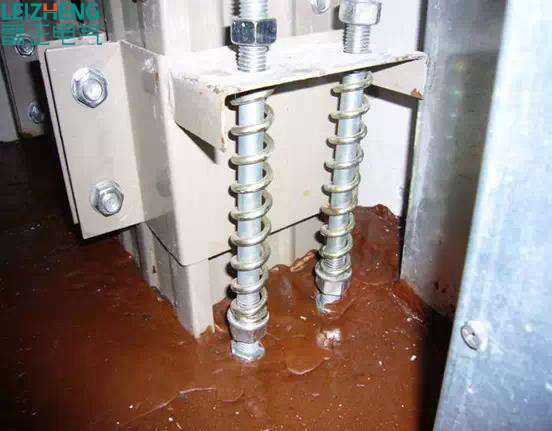

漂亮的橋架支墩，如下：

注意點：

梯式節鍍鋅金屬橋架本體除了連接板用不少于2個防松墊圈來跨接外，橋架也應不少于2處與接地干線相連接，同時需單設接地干線與所有支架可靠相連接來達到可靠接地。南方地區一般做接地扁鐵跟橋架一起。



以上便是關于電纜橋架安裝規范的介紹，大家在安裝電纜橋架的時候可以參照以上圖文解析，希望能幫助到大家。
