jdg管驗收標準

JDG電線鋼導管驗收標準參考

1、JDG電線鋼導管子的割斷，須采用無齒鋸或鋼鋸，割斷口應表現光滑，無毛刺。

2、暗敷設JDG電線鋼導管材的彎曲半徑不應小于6倍的管外徑;在混凝土平面內，其彎曲半徑不應小于10倍的管外徑;而明敷設JDG管材的彎曲半徑不應小于6倍的管外徑。在兩接線盒之間僅有一條彎頭時，彎頭半徑不能小于管外直徑的4倍。

3、JDG電線鋼導管暗敷固定點間距不大于1000毫米，固定點與彎頭、接線盒和端子之間的距離應大于150毫米，但不得超過300毫米。

4、JDG電線鋼導管埋入墻或混凝土內時，管道與墻或混凝土表面的凈距不得小于15毫米。

5、定式套管管道套管安裝時，套管支架、吊架的規格，在沒有設計要求的情況下，不應小于圓鋼:直徑6毫米;扁鋼:30毫米*3毫米;角鋼: 25毫米*25毫米*3毫米。

6、管入箱(盒)應一管一孔，管直徑應與箱(盒)的敲落孔相吻合，嚴禁長孔。管入箱(盒)時，排列要整齊，間隔要均勻，箱(盒)與墻平放。

7、配管完成后，為防止異物進入管路，在端部要做好封堵。
8、混凝土澆筑時，應留出電工監視，以防管道、接線盒震棟、移動位置。

9、在模板拆下之后，要及時進行預掃管，掃管要固定好布條，并從管道另一端拉出，清除因鍍鋅管道進入管道而產生的雜物或積水。清理管道，將箱口關閉。

JDG電線鋼導管厚度標準《CECS 120:2007》如下：

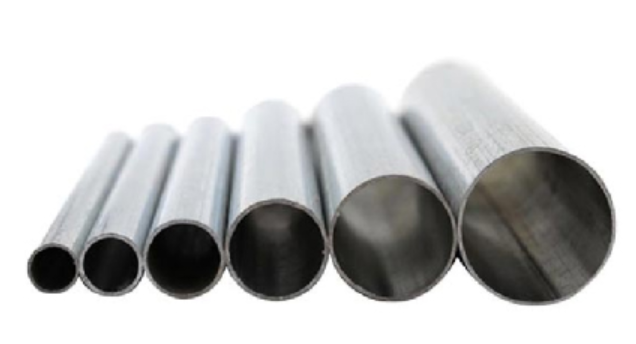

JDG管標準管徑分別有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；

JDG管外徑允許偏差標準：

JDG管徑Φ16mm、Φ20mm、Φ25mm外徑允許偏差：0-0.30mm；

JDG管徑Φ32mm、Φ40mm外徑允許偏差：0-0.40mm；

JDG管徑Φ50mm外徑允許偏差：0mm-0.50mm；

JDG管壁厚標準：

JDGΦ16管壁厚標準：需要達到1.5mm才算達標；

JDGΦ20管、Φ25管、Φ32管、Φ40管、Φ50管壁厚標準：需要達到1.6mm才算達標；

JDG管壁厚允許偏差標準：

JDGΦ16管、Φ20管、Φ25管、Φ32管、Φ40管、Φ50管壁厚允許偏差：正負0.15mm；

JDG管長度標準：

JDGΦ16管、Φ20管、Φ25管、Φ32管、Φ40管、Φ50管長度標準：4000mm；

JDG管長度允許偏差標準：

JDG16管、20管、25管、32管、40管、50管長度允許偏差：正負5.0mm
