JDG20管壁厚國家標準（2022版）

JDG電線鋼導管介紹：



JDG鋼導管這種修建管材，能夠很好維護好電路，在房子裝修、商業鋪設電路時經常會用到。

JDG鋼導管是一種電氣線路最新型維護用導管，銜接套管及其金屬附件選用螺釘緊定銜接技能組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷防腐性較強的電線管路。

1、JDG鋼導管是一種電線穿線管，就像塑料穿線管PVC電線管一樣。但是JDG管是鋼管，而PVC是塑料管。

2、JDG鋼導管選用的是鍍鋅鋼管和薄壁鋼管，適用于智能樓宇修建歸納布線體系。

3、JDG鋼導管是替代PVC管和SC管等各類傳統電線導管的換代產品，是修建電氣選用比較廣的新材料、突破傳統的線管。

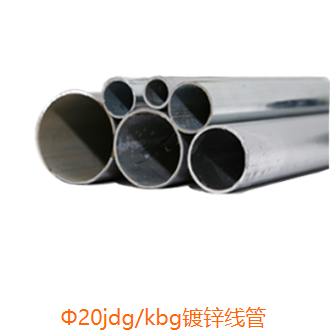

JDG為緊定式鍍鋅薄壁電線鋼導管，其銜接靠管件頂絲頂緊管道，到達緊密連接。

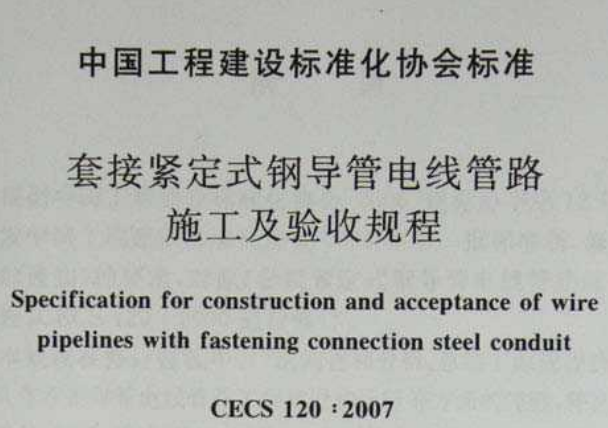

JDG20管壁厚國家標準參考于中國工程建設標準化協會標準《套接緊定式鋼導管電線管路施工及驗收規程CECS 120 :2007》附錄A

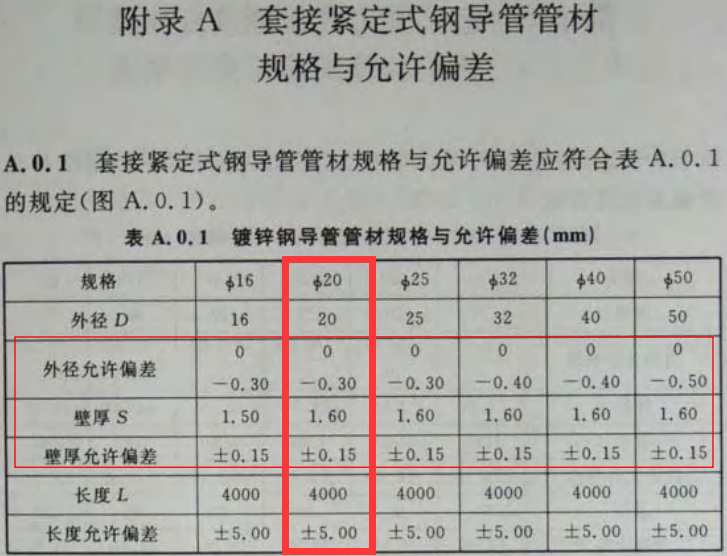

JDG20管厚度標準如下：

JDG外徑允許偏差0-0.30毫米；

JDG壁厚需達到1.60毫米；

JDG壁厚允許偏差正負0.15毫米；

JDG長度需達到4000毫米；

JDG長度允許偏差正負5.00毫米；



4.0.14套接緊定式鋼導管電線管路暗敷設時,管路固定點應牢固,且應符合下列規定:

1、敷設在鋼筋混凝土墻及樓板內的電線管路,緊貼鋼筋并與鋼筋綁扎固定。直線敷設時,固定點間距不大于1000毫米。當電線管路有連接處時,連接處兩端各100～200毫米處增設固定點.。當電線管路進入盒體時,在盒體外側150～200毫米 處,增設固定點。

2、敷設在磚墻、酥體墻內的電線管路,垂直敷設剔槽時寬度不宜大于管外徑的5毫米,固定點間距不大于1000毫米,在連接點外側200毫米處,增設固定點。

3、敷設在混凝土板上的電線管路平順,固定點間距不大于1000毫米。

4.敷設在以石膏板等板材為墻體內的電線管路,直線敷設時,固定點間距不大于1000毫米,在端部150～300毫米處,增設固定點。

4,0.15套接緊定式鋼導管電線管路講人落地式箱(柜)時,排列應整齊,管口應高出配電箱(柜)基礎面50～80毫米

4.0.16套接緊定式鋼導管電線管路進人盒(箱)處,應順直,且應采用專用接頭固定。

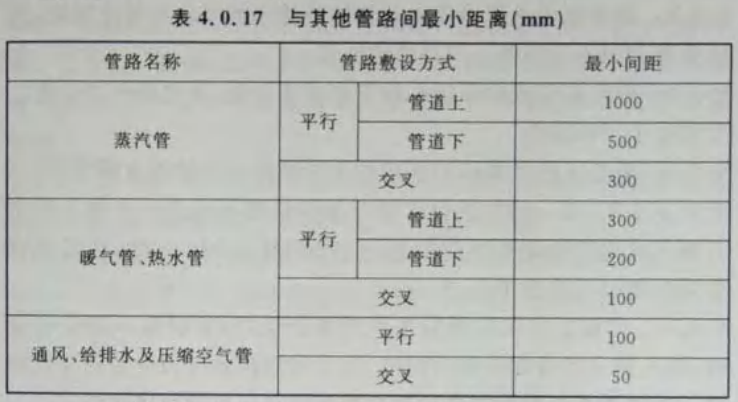

4.0.17 套接緊定式鋼導管電線管路與其他管路間的最小距離，應符合表4.0.17的規定:

注:1對蒸汽管路,當管外包隔熱層后,上、下平行距離可減至200毫米，2當不能滿足上述最小間距時,應采取隔熱措施。

JDG電線鋼導管介紹

JDG鋼導管這種修建管材，能夠很好維護好電路，在房子裝修、商業鋪設電路時經常會用到。

JDG鋼導管是一種電氣線路最新型維護用導管，銜接套管及其金屬附件選用螺釘緊定銜接技能組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷防腐性較強的電線管路。

1、JDG鋼導管是一種電線穿線管，就像塑料穿線管PVC電線管一樣。但是JDG管是鋼管，而PVC是塑料管。

2、JDG鋼導管選用的是鍍鋅鋼管和薄壁鋼管，適用于智能樓宇修建歸納布線體系。

3、JDG鋼導管是替代PVC管和SC管等各類傳統電線導管的換代產品，是修建電氣選用比較廣的新材料、突破傳統的線管。

JDG為緊定式鍍鋅薄壁電線鋼導管，其銜接靠管件頂絲頂緊管道，到達緊密連接。
