節能型橋架

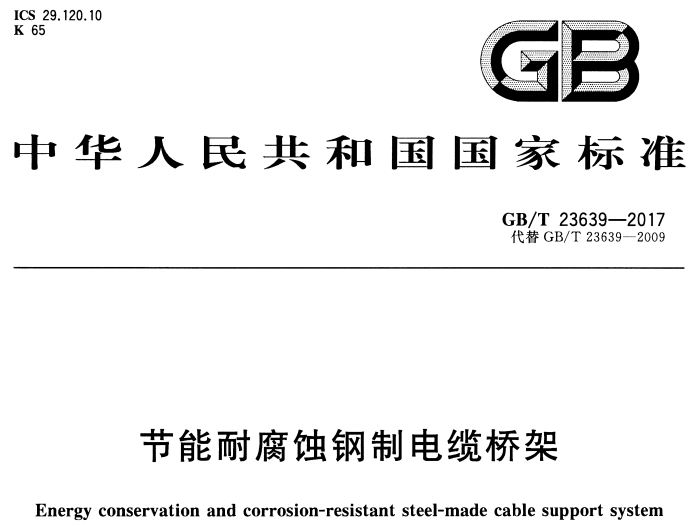

中華人民共和國國家標準《節能耐腐蝕鋼制電纜橋架GB/T 23639—2017》有清楚介紹節能橋架的各類標準以及節能橋架的介紹



3.1電纜橋架

由托盤或梯架的直線段及其彎通、附件、支吊架三類部件構成支承電纜線路的具有連續剛性的結構系統。

3.2節能橋架

具有節約資源(鋼材)以及節約電能效能的橋架。

3.3耐腐蝕橋架

通過對鋼板進行表面處理或選擇耐腐蝕不銹鋼材料制作,具有較強的抵抗周圍介質腐蝕破壞能力

注：耐腐蝕方式分為三種類型:金屬無機涂層、有機涂層以及不銹鋼材質。金屬無機涂層具有高效、長效防護作用，抗紫外線老化,適用于室內外耐潮濕、鹽霧等化學性氣體腐蝕。有機涂層由于分子化學穩定性好,對酸堿腐蝕介質具有耐蝕作用,但耐紫外線老化性差,主要用于室內,不適用于室外環境。

一般節能型橋架都搭配VCI雙金屬無機涂層處理VCI 應用了VCI(Volatile Corrosion Inhibitors)氣相緩蝕劑技術,以鱗片狀鋅粉﹑鱗片狀鋁粉為填料,以硅酸鹽為粘結劑,表面具有導電性的無機涂層。

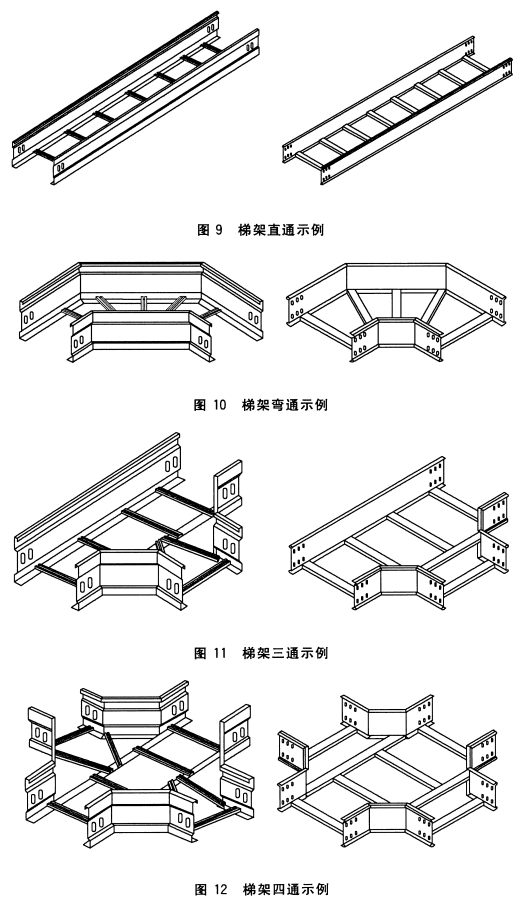

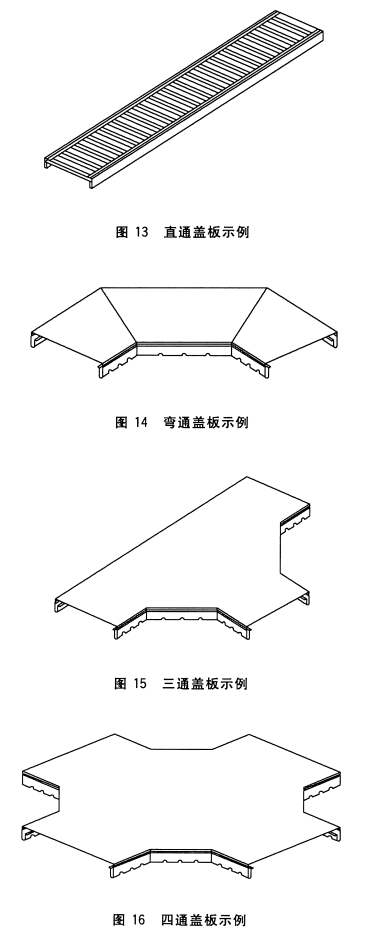

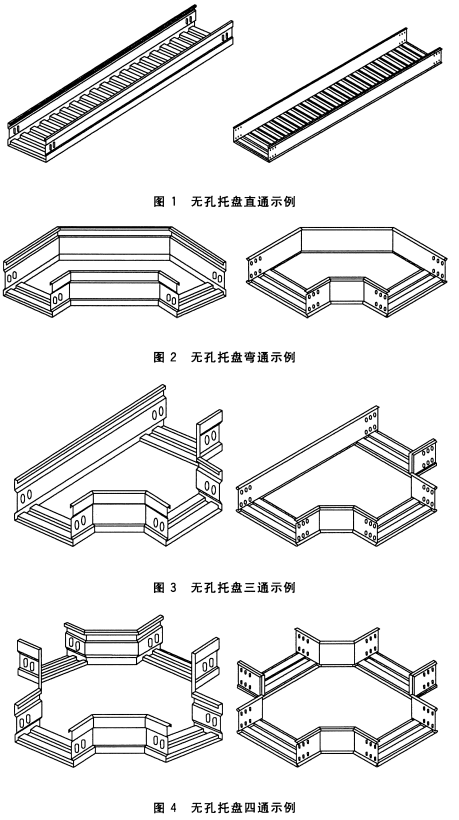

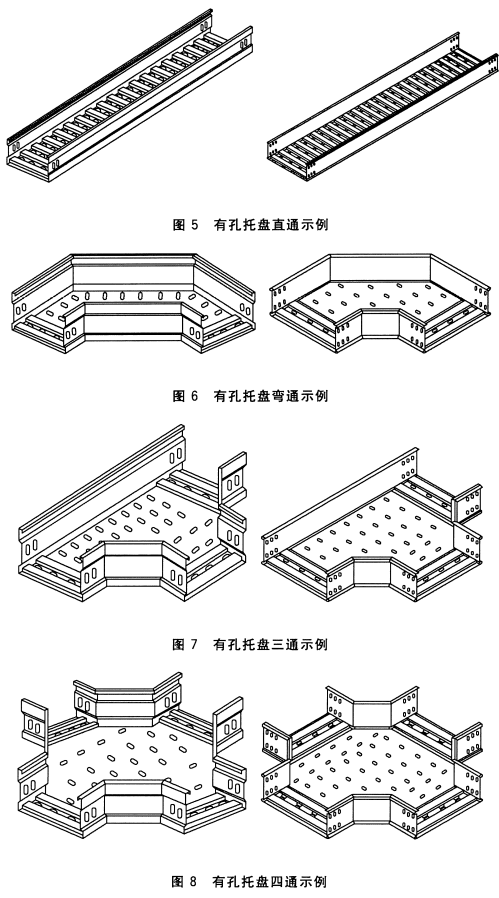

節能型橋架結構型式示例圖如下：

4.2.2橋架主體結構中的底板﹑側板、蓋板的典型結構為瓦楞結構。

4.2.3其他類型橋架主體的底板﹑側板、蓋板的結構由制造廠定。

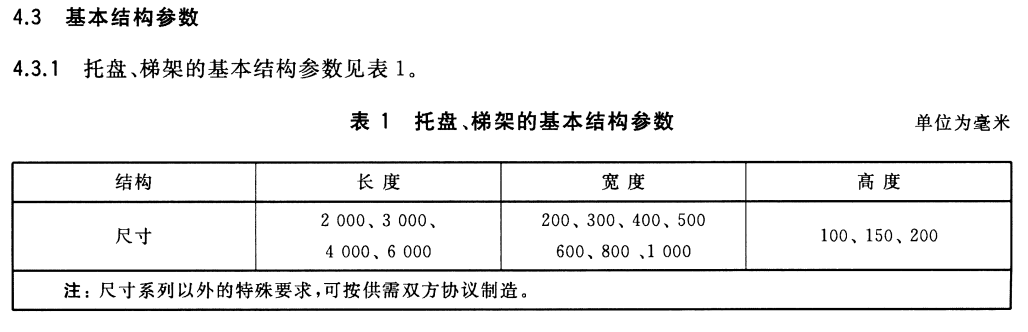

節能橋架常用規格尺寸：

節能型橋架常用長度有：2000mm、3000mm、4000mm、6000mm。

節能型橋架常用寬度有：200mm。300mm、400mm、500mm、600mm、800mm、1000mm。

節能型橋架常用高度有：100mm、150mm、200mm。

注:尺寸系列以外的特殊要求,可按供需雙方協議制造。

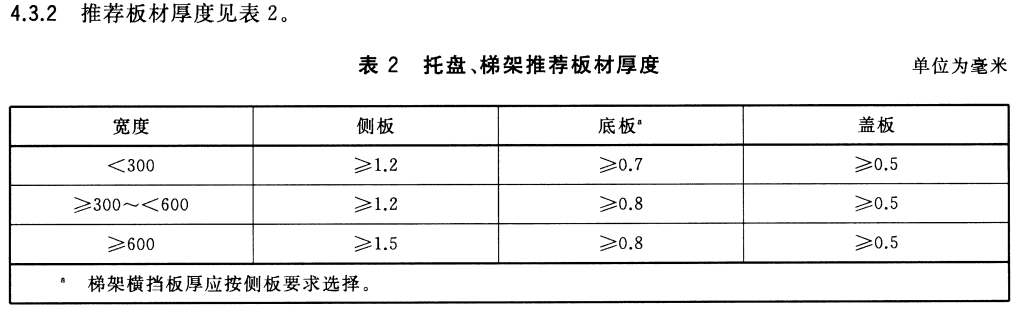

節能橋架厚度標準:

當節能橋架寬度＜300mm時；側板厚度需達到≥1.2mm；底板厚度需達到≥0.7mm；蓋板厚度需達到≥0.5mm

當節能橋架寬度≥300mm~＜600mm時；側板厚度需達到≥1.2mm；底板厚度需達到≥0.8毫米；蓋板厚度需達到≥0.5mm

當節能橋架寬度≥600mm時；側板厚度需達到≥1.5mm；底板厚度需達到≥0.8mm；蓋板厚度需達到≥0.5mm

注：梯架橫擋板厚應按側板要求選擇。

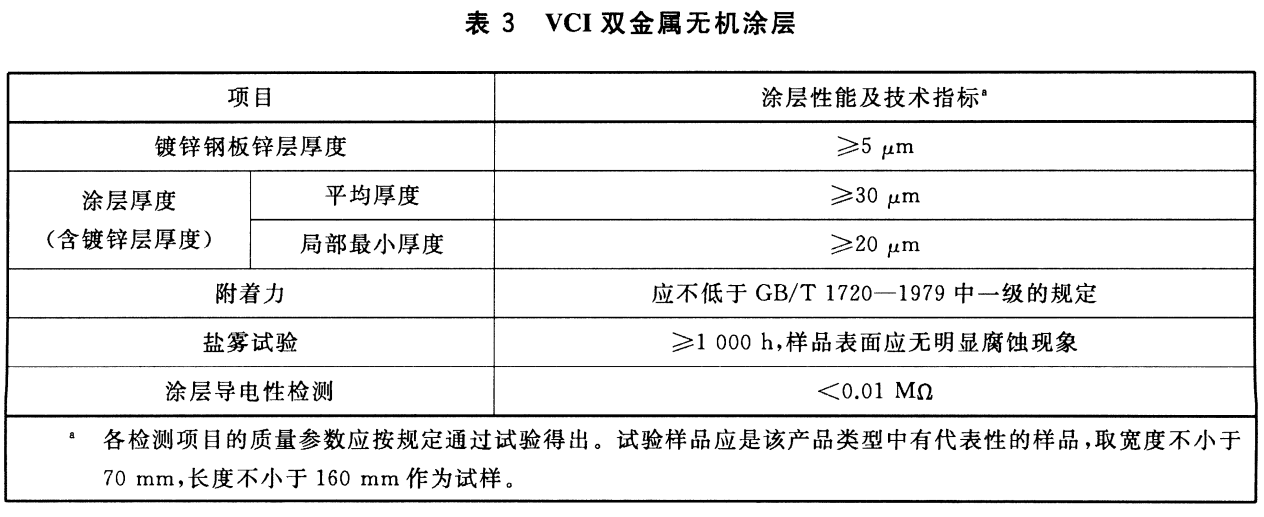

VCI雙金屬無機涂層技術指標如下：

各測項目的質量參數應按規定通過試驗得出。試驗樣品應是該產品類型中有代表性的樣品,取寬度不小于70 mm,長度不小于160 mm作為試樣。

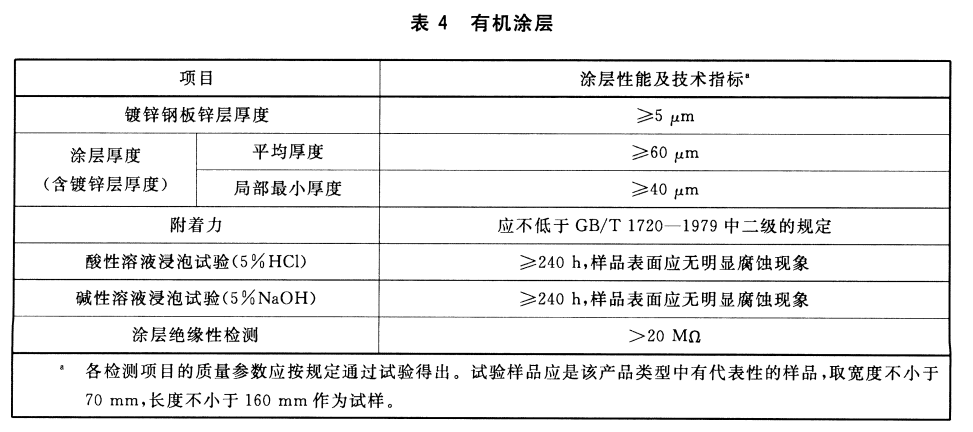

有機涂層性能及技術指標：

各檢測項目的質量參數應按規定通過試驗得出。試驗樣品應是該產品類型中有代表性的樣品,取寬度不小于70 mm,長度不小于160 mm作為試樣。

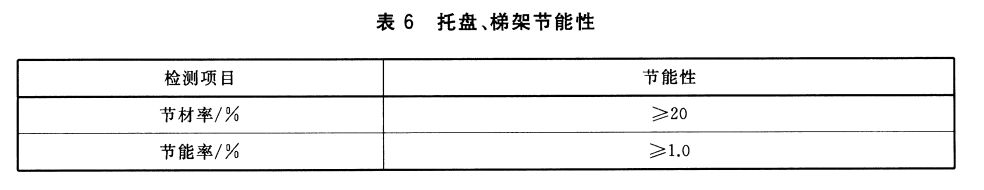

5.3.1托盤、帶蓋梯架應具有節約資源(鋼材)以及節約電能效能﹐節能效能應符合表6的規定。

節能橋架節材率的百分比需要達到≥20％

節能橋架節能率的百分比需要達到≥1.0％



好了以上就是節能橋架簡單的介紹。
