消防線槽的規格及厚度

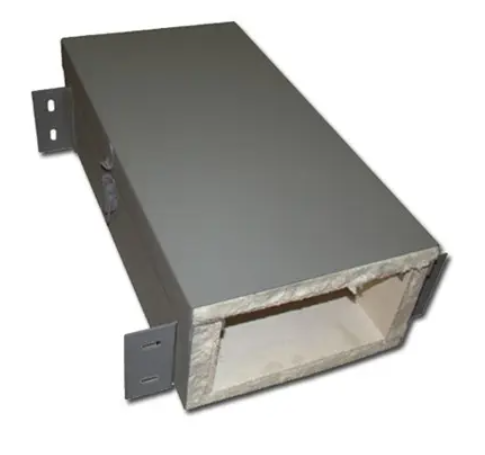

消防工程一般采用耐火線槽內膽為復合型（即防火棉加覆無機耐火板）。防火棉為厚度達16mm的優質硅酸鋁巖棉；防火棉上加覆的高強度復合型無機耐火板厚度達5mm，耐火性能達國標GB8624不燃性A級；所選材料均已通過國家公安部防火建筑材料質量監督檢驗中心型式試驗。該復合型內膽鋪設于耐火線槽內，能達到高效隔熱效果，防止高溫由金屬外殼傳入耐火線槽內損傷電纜。

消防線槽常用規格：



寬60*高40、寬80*高40、寬100*高50、寬120*高60、寬150*高60、寬100*高65、寬120*高65、寬150*高65、寬200*高65、寬100*高100、寬120*高100、寬150*高100、寬200*高100、寬250*高100、寬200*高200、寬250*高200、寬300*高200、寬350*高200、寬400*高200、寬450*高200、寬500*高200、寬600*高200、寬800*高200

（厚度0.8mm、厚度1.0mm、厚度1.2mm、厚度1.5mm、厚度2.0mm、厚度2.5mm、厚度3.0mm)

注：由于規格較多，未能全部一一列出，以上為部分常用規格尺寸，根據個人特殊要求可向商家定做



梯式金屬防火線槽板材最小允許厚度標準：



當線槽寬度150mm小于線槽寬度b小于或等于300mm時，線槽側板需達到1.2mm，線槽橫檔厚度需達到1.0mm，蓋板厚度需達到1.0mm

當線槽寬度300mm小于線槽寬度b小于或等于500mm時，線槽側板厚度需達到1.5mm，線槽橫檔厚度需達到1.5mm，蓋板厚度需達到1.2mm

當線槽寬度500mm小于線槽寬度b小于或等于800mm時，線槽側板厚度需達到2.0mm，線槽橫檔厚度需達到2.0mm，蓋板厚度需達到1.5mm

當線槽寬度達到1000mm或更大時，線槽側板厚度需達到2.5mm以上，線槽橫檔厚度需達到2.5mm以上，蓋板厚度需達到2.0mm以上



槽式/托盤式金屬防火線槽板材最小允許厚度標準：





當線槽寬度b小于300mm時，厚度需達到1.mm，蓋板需達到1.0mm

當線槽寬度b300mm小于或等于線槽寬度b小于500mm時，槽體厚度需達到2.0mm，蓋板需達到1.2mm

當線槽寬度b500mm小于或等于線槽寬度b小于800mm時，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

當線槽寬度b800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上
