不銹鋼電纜線槽規格尺寸

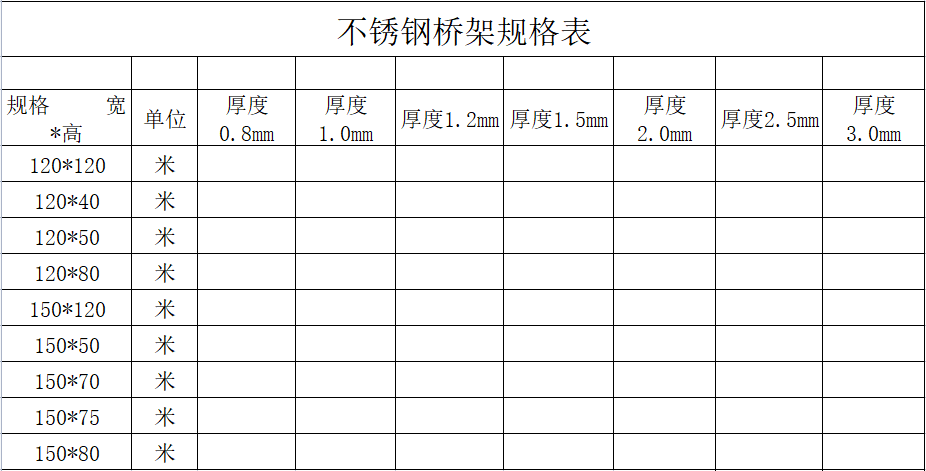

常用規格尺寸如下：

高120*寬120、高120*寬40、高120*寬50、高120*寬80高150*寬120、高150*寬50、高150*寬70、高150*寬75、高150*寬80等等。

備注:由于規格多，未能全部列出，以上為部分常用規格，根據要求特殊尺寸可制作。

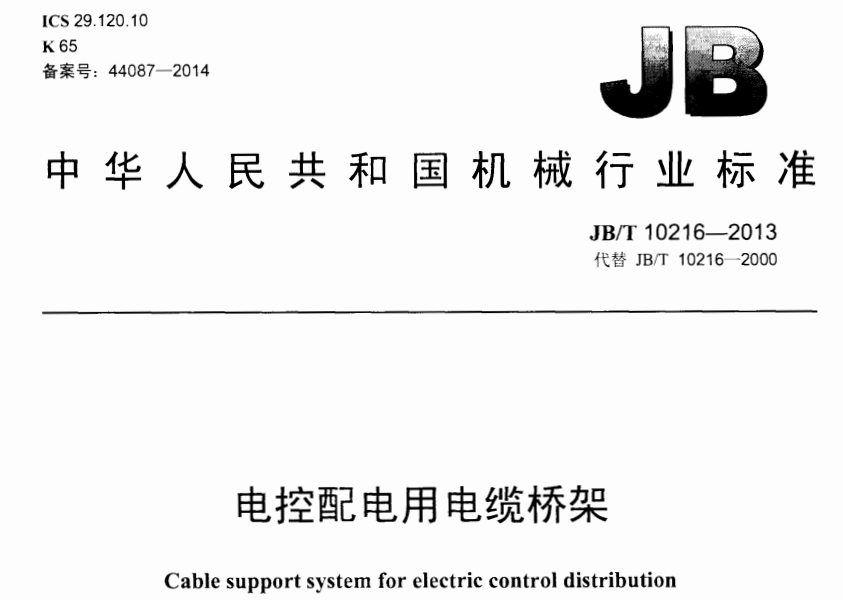

橋架平面預設布置工作可參考中國工程建設協會標準《鋼制電纜橋架工程技術規程T/CECS 31-2017》4.9處



4.9電纜橋架工程設計文件

4.9.1 電纜橋架工程設計應繪制電纜橋架系統的平面布置圖,注明電纜橋架型號,規格及安裝高度﹐如電纜橋架設置隔離板,應注明分隔位置。復雜工程還宜包括:

1電纜橋架系統的有關剖面圖。剖面圖應注明電纜橋架編號,規格,安裝高度;

2電纜橋架內電纜路徑表。該路徑表包含橋架編號,電纜編號,電纜型號和電纜起,終點﹔

3選用托盤﹑梯架直線段,彎通、支吊架的型號.規格和數量的明細表;

4電纜橋架安裝說明。

4.9.2工程中有特殊要求的電甄橋架非標準件,其設計文件應附有非標準件的詳圖和技本說明。



不銹鋼線槽型式分類:

梯架不銹鋼/槽式不銹鋼/托盤式不銹鋼
