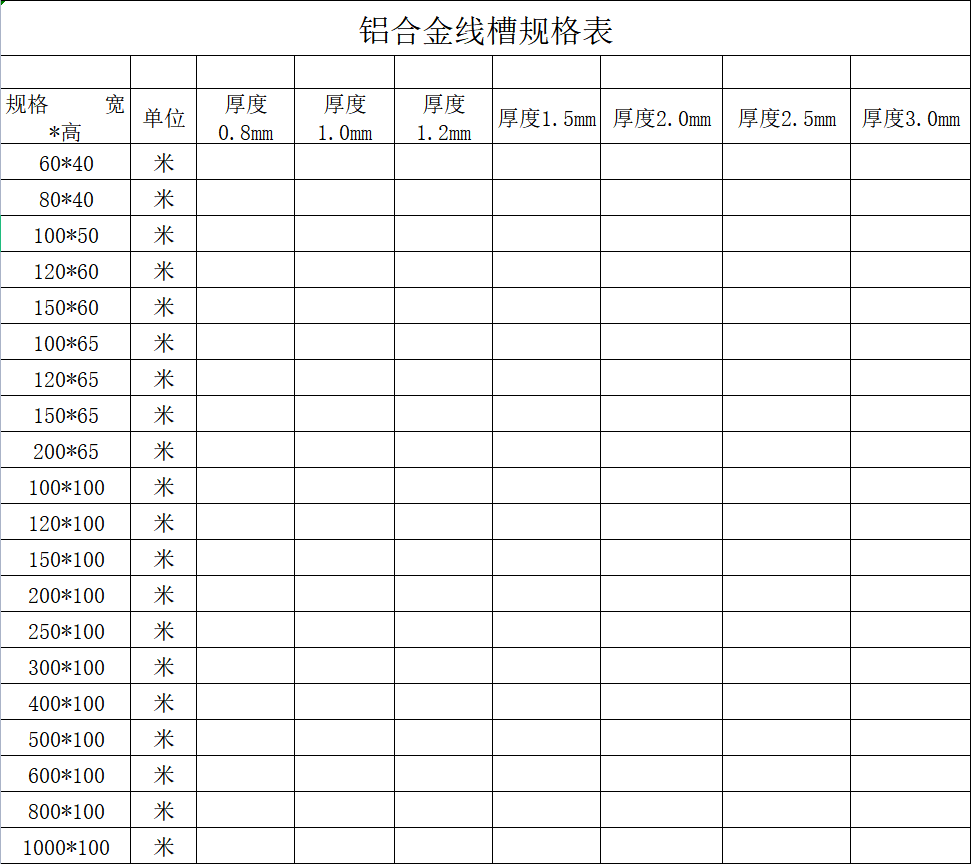

鋁合金線槽規格型號

寬度60*高度40、寬度80*高度40、寬度100*高度50、寬度120*高度60、寬度150*高度60、寬度100*高度65、寬度120*高度65、寬度150*高度65、寬度200*高度65、寬度100*高度100、寬度120*高度100、寬度150*高度100、寬度200*高度100、寬度250*高度100、寬度300*高度100、寬度400*高度100、寬度500*高度100、寬度600*高度100、寬度800*高度100、寬度1000*高度100

（厚度選擇：0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、2.5mm、3.0mm）

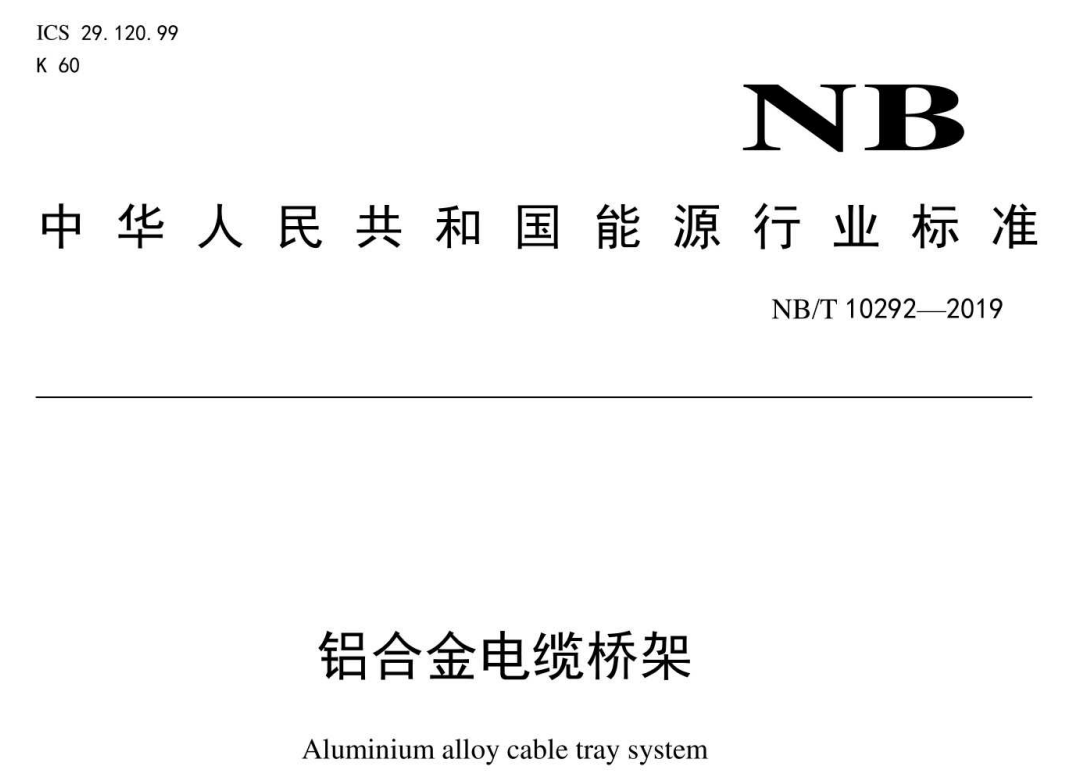

檢驗標準可參考中華人民共和國能源行業標準《鋁合金電纜橋架NB/T 10292——2019》



5.2外觀質量

5.2.1橋架表面應整潔光滑、色澤均勻，不允許有裂紋、毛刺、銳邊、起皮、腐蝕和氣泡等缺陷。5.2.2表面陽極氧化處理的橋架，其表面不允許有電灼傷、氧化膜脫落或露底等影響使用的缺陷。

5.2.3表面采用電泳涂漆處理、粉末噴涂處理或氟碳漆噴涂處理的橋架，其表面不允許有皺紋、裂紋、氣泡、流痕、夾雜物、發粘、脫落、露底等影響使用的缺陷。



5.3制造精度

5.3.1橋架托盤、梯架的直通段長度允許偏差應符合下列要求:

當長度≤2000 mm時，允許偏差為±2.0 mm;

b)當長度>2 000 mm時，允許偏差為±4.0 mm。

c)橋架橫檔之間中心距離應不大于350 mm，橫檔寬度不宜小于40 mm，橫檔與電纜接觸平面(沿橋架直通體長軸方向）寬度不小于12 mm。

d)橋架的高度尺寸和寬度尺寸應符合表4的規定，尺寸偏差及其它未作要求的尺寸極限偏差應符合GB/T 1804——2000中V級的規定。



5.4結構要求

5.4.1 橋架有孔托盤底部的通風孔面積不宜大于底部面積的40%。

5.4.2對于多層設置托盤、梯架的橋架，托臂的層間凈距離不應小于150 mm。

5.4.3橋架的焊接應選用氣體保護電弧焊，焊縫表面應平滑均勻，不應有漏焊、虛焊、裂紋、燒穿、氣孔、焊瘤等缺陷，焊縫咬邊深度不得大于0.5 mm，且焊縫表面應進行防護層修復處理。

5.4.4橋架的鉚接應緊密牢固，不應有錯位、偏斜、裂紋等缺陷，鉚釘頭不應有損傷電纜的突起毛刺。5.4.5橋架加工成形后斷面形狀應規整，無彎曲、扭曲、邊緣毛刺等缺陷，內表面應光滑、平整，無損傷電纜絕緣的凸起和尖角。

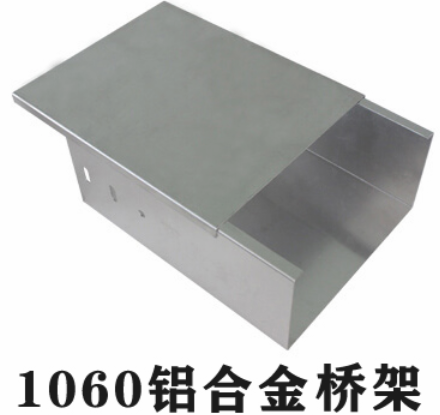

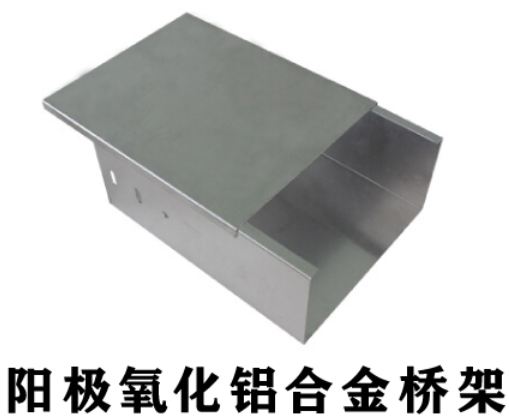

鋁合金電纜線槽材質:1060鋁合金、陽極氧化鋁合金

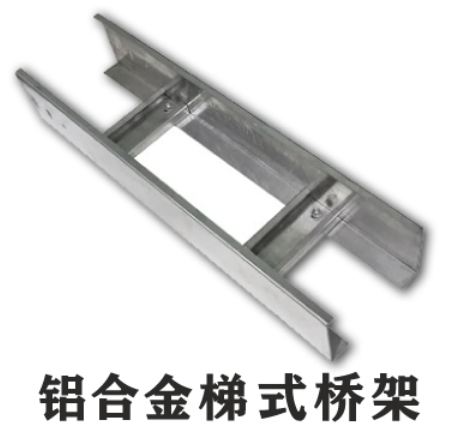

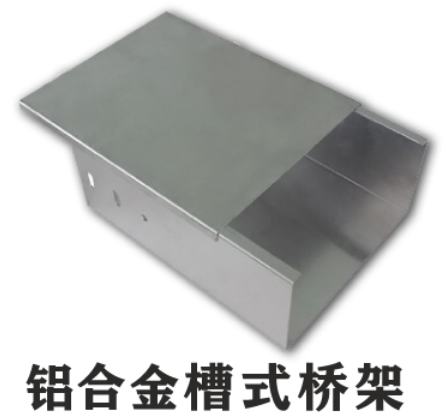

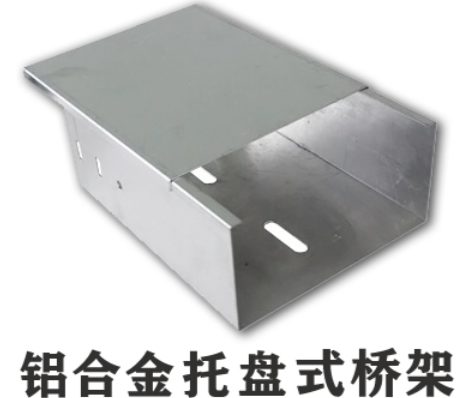

鋁合金電纜線槽型號種類:鋁合金槽式、鋁合金梯式、鋁合金托盤式
