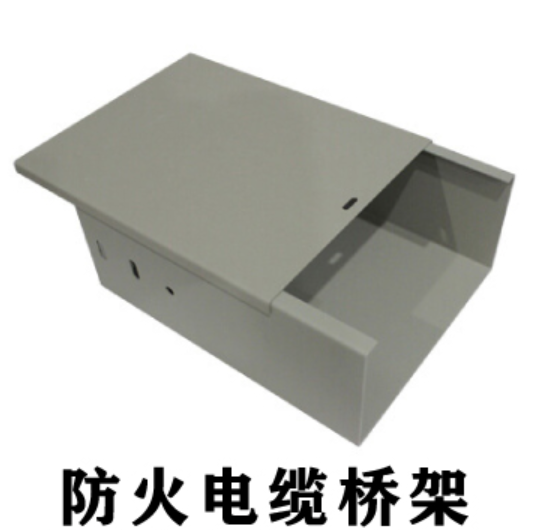

防火橋架安裝及驗收標準

根據中國工程建設協會標準《2017鋼制電纜橋架工程技術規程》5 電纜橋架安裝及驗收

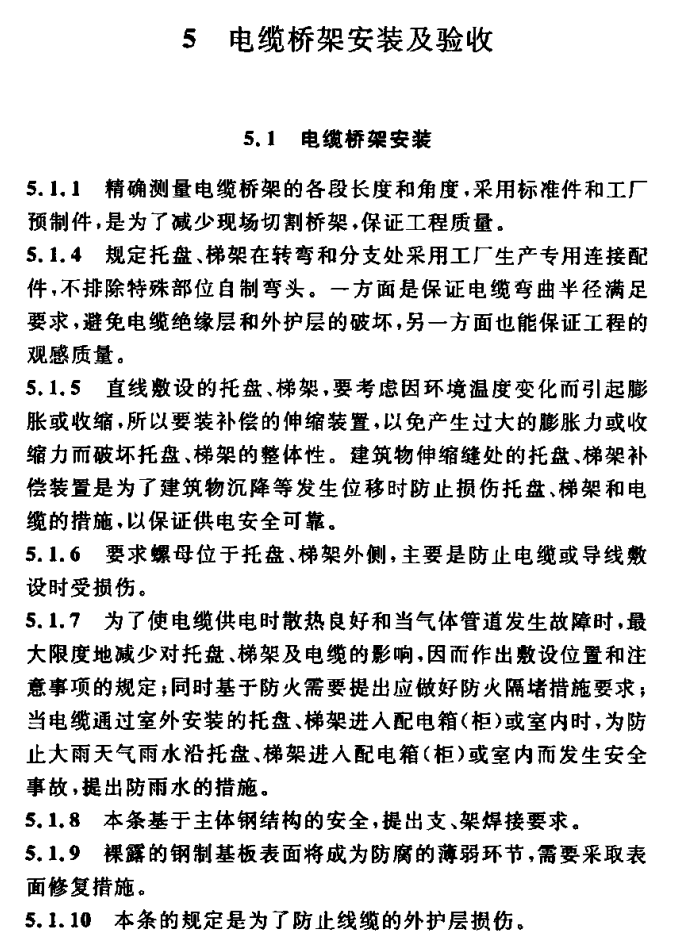

5 電纜橋架安裝及驗收

5. 1.1精確測量電纜橋架的各段長度和角度﹐采用標準件和工廠預制件,是為了減少現場切割橋架,保證工程質量。

5.1.4 規定托盤、梯架在轉彎和分支處采用工廠生產專用連接配件,不排除特殊部位自制彎頭。一方面是保證電纜彎曲半徑滿足要求,避免電纜絕緣層和外護層的破壞,另一方面也能保證工程的觀感質量。

5.1.5直線敷設的托盤、梯架,要考慮因環境溫度變化而引起膨脹或收縮,所以要裝補償的伸縮裝置,以免產生過大的膨脹力或收縮力而破壞托盤﹑梯架的整體性。建筑物伸縮縫處的托盤﹑梯架補償裝置是為了建筑物沉降等發生位移時防止損傷托盤﹑梯架和電纜的措施,以保證供電安全可靠。

5.1.6要求螺母位于托盤.梯架外側,主要是防止電纜或導線敷設時受損傷。

5.1.7為了使電纜供電時散熱良好和當氣體管道發生故障時,最大限度地減少對托盤﹑梯架及電纜的影響,因而作出敷設位置和注意事項的規定;同時基于防火需要提出應做好防火隔堵措施要求;當電纜通過室外安裝的托盤﹑梯架進入配電箱(柜)或室內時,為防止大雨天氣雨水沿托盤、梯架進入配電箱(柜)或室內而發生安全事故,提出防雨水的措施。

5.1.8 本條基于主體鋼結構的安全,提出支.架焊接要求。

5.1.9 裸露的鋼制基板表面將成為防腐的薄弱環節,需要采取表面修復措施。

5.1.10 本條的規定是為了防止線纜的外護層損傷。
