鍍鋅橋架國標厚度

《JBT10216-2013電控配電用電纜橋架》表9鍍鋅橋架厚度標準如下：

當橋架寬度W小于或等于150毫米時，橋架厚度需達到1.0毫米

當150毫米小于橋架寬度W小于或等于300毫米時，橋架厚度需達到1.2毫米

當300毫米小于橋架寬度W小于或等于500毫米時，橋架厚度需達到1.5毫米

當500毫米小于橋架寬度W小于或等于800毫米時，橋架厚度需達到2.0毫米

橋架寬度W大于800毫米時，橋架厚度需達到2.2毫米

注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級。

注2:蓋板的板厚可以按托盤、梯架的厚度選低一個等級。寬度W≥400 的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。

注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。

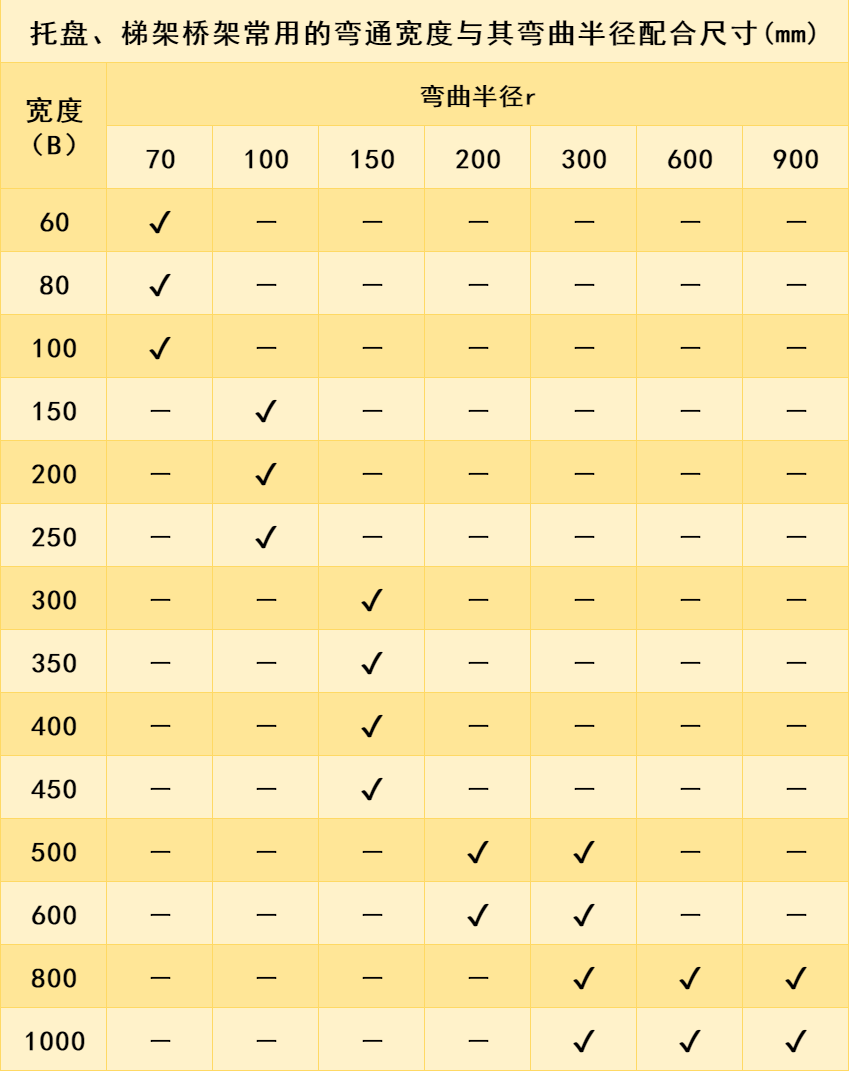

鍍鋅橋架（托盤式、梯式）彎頭常用的規(guī)格尺寸：

60×70、80×70、100×70、

150×100、200×100、250×100

300×150、350×150、400×150、450×150

500×200、500×300、600×200、600×300

800×300、800×600、900×800

1000×300、1000×600、1000×900

（寬×高）

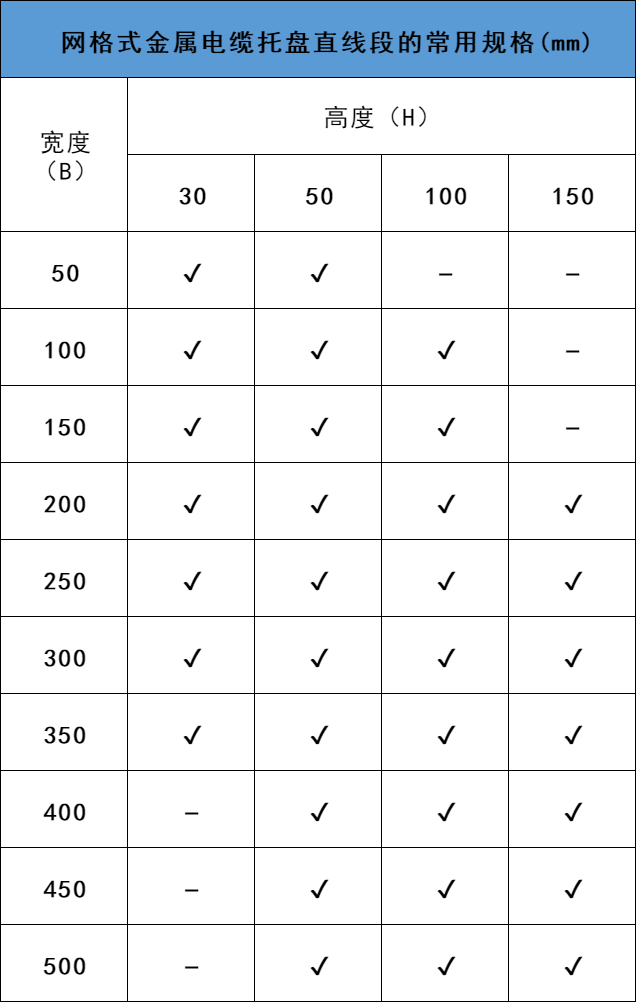

鍍鋅網格電纜橋架（托盤式）直線段常用規(guī)格尺寸：

50×30、50×50

100×30、100×50、100×100

150×30、150×50、150×100

200×30、200×50、200×100、200×150

250×30、250×50、250×100、250×150

350×30、350×50、350×100、350×150

400×50、400×100、400×150

450×50、450×100、450×150

500×50、500×100、500×150

（寬×高）

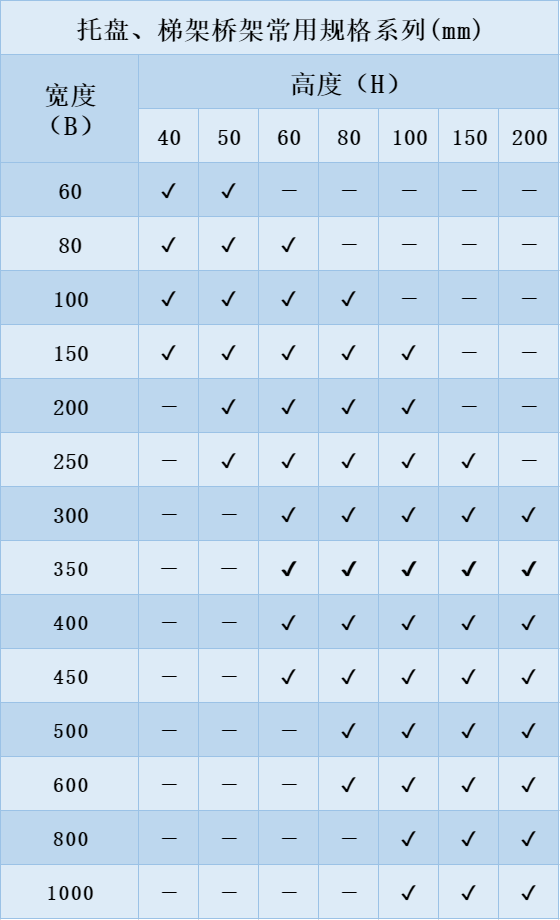

鍍鋅橋架（槽式、托盤式、梯式）常用規(guī)格：

60×40、60×50

80×40、80×50、80×60

100×40、100×50、100×60、100×80

150×40、150×50、150×60、150×80、150×100

200×50、200×60、200×80、200×100

250×50、250×60、250×80、250×100、250×150

300×60、300×80、300×100、300×150、300×200

350×60、350×80、350×100、350×150、350×200

400×60、400×80、400×100、400×150、400×200

450×60、450×80、450×100、450×150、450×200

500×80、500×100、500×150、500×200

600×80、600×100、600×150、600×200

800×100、800×150、800×200

1000×100、1000×150、1000×200
