JDG管安裝規范要求

一、管路鋪設規范

1.套接緊定式鋼導管電線管路,不應敷設于建筑物、構筑物和設備的基礎內。

2.套接緊定式鋼導管電線管路在敷設中所采用的安全技術措施,應符合國家現行有關標準和產品技術文件的要求。

3.套接緊定式鋼導管電線管路,經過建筑物的變形處,應裝設補償裝置。

4. 套接緊定式鋼導管電線管路彎曲敷設時,管材彎曲部分的弧度應均勻,不應有褶皺、凹陷、裂紋、死彎等缺陷。切斷口應平整、光滑。管材彎扁程度不應大于管外徑的10%。

5.套接緊定式鋼導管電線管路明敷設時,管材的彎曲半徑不應小于管材外徑的6倍。當兩個接線盒間只有一個彎曲時,其彎曲半徑不應小于管材外徑的4倍。

6.套接緊定式鋼導管電線管路水平或垂直明敷設時,其水平或垂直安裝的允許偏差為1.5%。全長偏差不應大于管內徑的1/2。

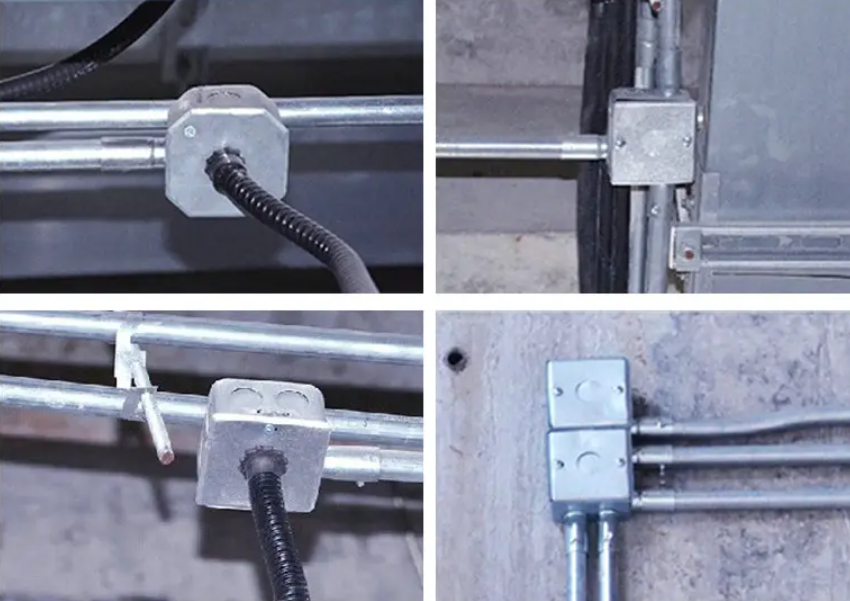

7.套接緊定式鋼導管電線管路明敷設時,管路排列應整齊,固定點應牢固,間距應均勻。

二、套接緊定式鋼導管電線管路暗敷設時,管路固定點應牢固,且應符合下列規定:

1.敷設在鋼筋混凝土墻及樓板內的電線管路,緊貼鋼筋并與鋼筋綁扎固定。直線敷設時,固定點間距不大于1000mm。當電線管路有連接處時,連接處兩端各100～200mm處增設固定點。當電線管路進入盒體時,在盒體外側150～200mm處,增設固定點。

2.敷設在磚墻、砌體墻內的電線管路,垂直敷設剔槽時寬度不宜大于管外徑的5mm,固定點間距不大于1000mm,在連接點外側200mm處,增設固定點。

3.敷設在混凝土板上的電線管路平順,固定點間距不大于1000mm。

4.敷設在以石膏板等板材為墻體內的電線管路,直線敷設時,固定點間距不大于1000mm,在端部150~～300mm處,增設固定點。
