鍍鋅線槽國家厚度標準（2022版）

按目前2022年最新的鍍鋅線槽厚度國家標準，大家在自動化工程項目中選用線槽時可以對照標準《JB/T10216-2013》和《T/CECS31-2017》鍍鋅線槽厚度。

1、《JB/T10216-2013》

2、《T/CECS31-2017》(這份線槽壁厚較厚點)

根據標準規范《JB/T10216-2013 》規定，鍍鋅線槽國標厚度如下：





當鍍鋅線槽寬度W≤150毫米時，鋼制線槽標準厚度需達到1.0毫米

當150毫米＜線槽寬度W≤300毫米時，鋼制線槽標準厚度需達到1.2毫米

當300毫米＜線槽寬度W≤500毫米時，鋼制線槽標準厚度需達到1.5毫米

當500毫米＜線槽寬度W≤800毫米時，鋼制線槽標準厚度需達到2.0毫米

電纜線槽寬度>800毫米時鋼制線槽標準厚度需達到 2.2毫米

根據標準規范《T/CE CS 31-2017》的3.5.5章規定，鍍鋅線槽國標厚度如下：

槽式/托盤式鍍鋅線槽板材最小允許厚度標準：





當線槽寬度b＜300毫米時，厚度需達到1.2毫米，蓋板需達到1.0毫米

當300毫米≤線槽寬度b＜500毫米時，槽體厚度需達到2.0毫米，蓋板需達到1.2毫米

當500毫米≤線槽寬度b＜800毫米時，槽體厚度需達到3.0毫米，蓋板厚度需達到1.5毫米

當線槽寬度800毫米、1000毫米，槽體厚度需達到3.0毫米以上，蓋板厚度需達到1.5毫米以上

普通梯式鍍鋅線槽板材最小允許厚度標準：

當150毫米＜線槽寬度b≤300毫米時，線槽側板需達到1.2毫米，線槽橫檔厚度需達到1.0毫米，蓋板厚度需達到1.0毫米

當300毫米＜線槽寬度b≤500毫米時，線槽側板厚度需達到1.5毫米，線槽橫檔厚度需達到1.5毫米，蓋板厚度需達到1.2毫米

當500毫米＜線槽寬度b≤800毫米時，線槽側板厚度需達到2.0毫米，線槽橋架橫檔厚度需達到2.0毫米，蓋板厚度需達到1.5毫米

當線槽寬度達到1000毫米或更大時，線槽側板厚度需達到2.5毫米以上，線槽橫檔厚度需達到2.5毫米以上，蓋板厚度需達到2.0毫米以上

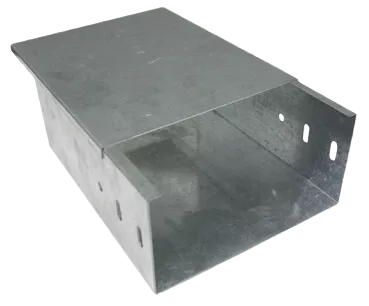

鍍鋅槽式線槽：

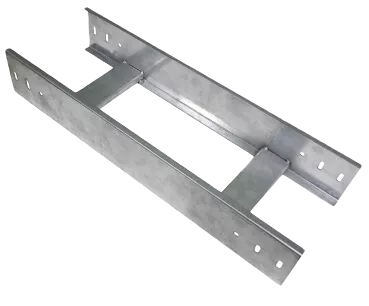

鍍鋅梯式線槽：

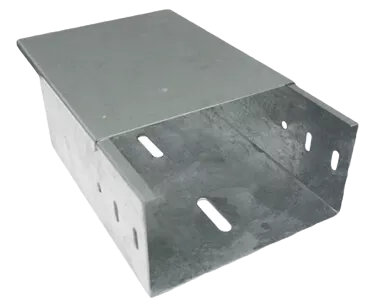

鍍鋅托盤式線槽：
