鍍鋅線槽/橋架國家厚度標準（2022版）

按目前2022年最新的電纜橋架/鍍鋅線槽厚度國家標準，大家在自動化工程項目中選用橋架時可以對照標準《JB/T10216-2013》和《T/CECS31-2017》電纜橋架/鍍鋅線槽厚度。

1、《JB/T10216-2013電控配電用電纜橋架》

2、《T/CECS31-2017鋼制電纜橋架工程技術規程》(這份橋架壁厚推薦較厚點)

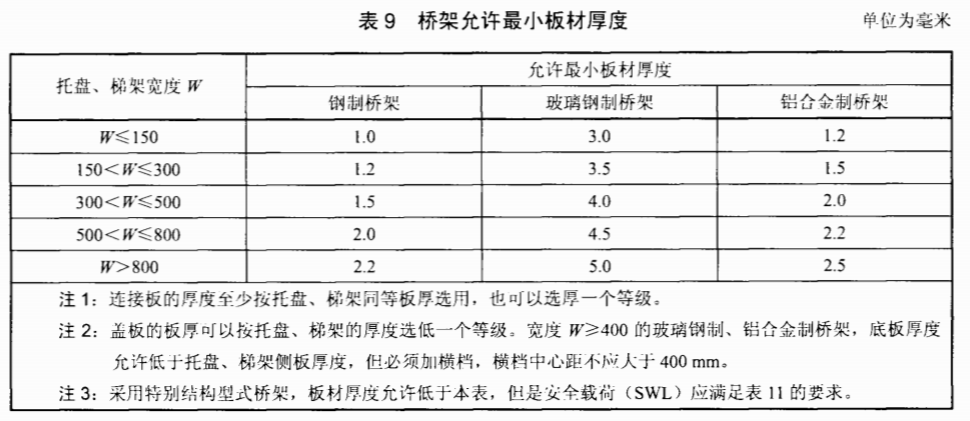

根據標準規范《電控配電用電纜橋架JB/T10216-2013 》規定，電纜橋架/鍍鋅線槽國標厚度如下：

當電纜橋架/鍍鋅線槽寬度W≤150mm時，鋼制橋架標準厚度需達到1.0mm

當150mm＜電纜橋架寬度W≤300mm時，鋼制橋架標準厚度需達到1.2mm

當300mm＜電纜橋架寬度W≤500mm時，鋼制橋架標準厚度需達到1.5mm

當500mm＜電纜橋架寬度W≤800mm時，鋼制橋架標準厚度需達到2.0mm

電纜橋架寬度>800時鋼制橋架標準厚度需達到 2.2mm

根據標準規范《鋼制電纜橋架工程技術規程T/CE CS 31-2017》的3.5.5章規定，鍍鋅電纜橋架/鍍鋅線槽國標厚度如下：

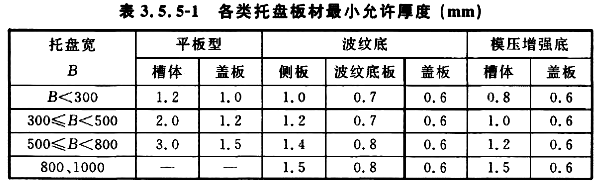

槽式/托盤式電纜橋架/鍍鋅線槽板材最小允許厚度標準：

當橋架寬度b＜300mm時，厚度需達到1.2mm，蓋板需達到1.0mm

當300mm≤橋架寬度b＜500mm時，槽體厚度需達到2.0mm，蓋板需達到1.2mm

當500mm≤橋架寬度b＜800mm時，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

當橋架寬度800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

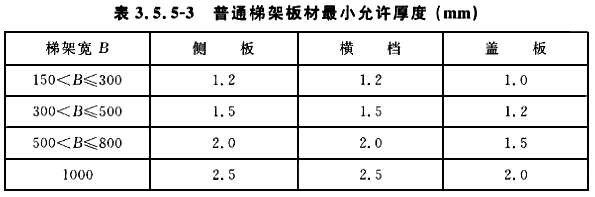

普通梯式電纜橋架/鍍鋅線槽板材最小允許厚度標準：

當150mm＜橋架寬度b≤300mm時，橋架側板需達到1.2mm，橋架橫檔厚度需達到1.0mm，蓋板厚度需達到1.0mm

當300mm＜橋架寬度b≤500mm時，橋架側板厚度需達到1.5mm，橋架橫檔厚度需達到1.5mm，蓋板厚度需達到1.2mm

當500mm＜橋架寬度b≤800mm時，橋架側板厚度需達到2.0mm，橋架橫檔厚度需達到2.0mm，蓋板厚度需達到1.5mm

當寬度超過1000mm~以上，橋架側板厚度需達到2.5mm以上，橋架橫檔厚度需達到2.5mm以上，蓋板厚度需達到2.0mm以上
