不銹鋼線槽國標厚度標準（2022版）

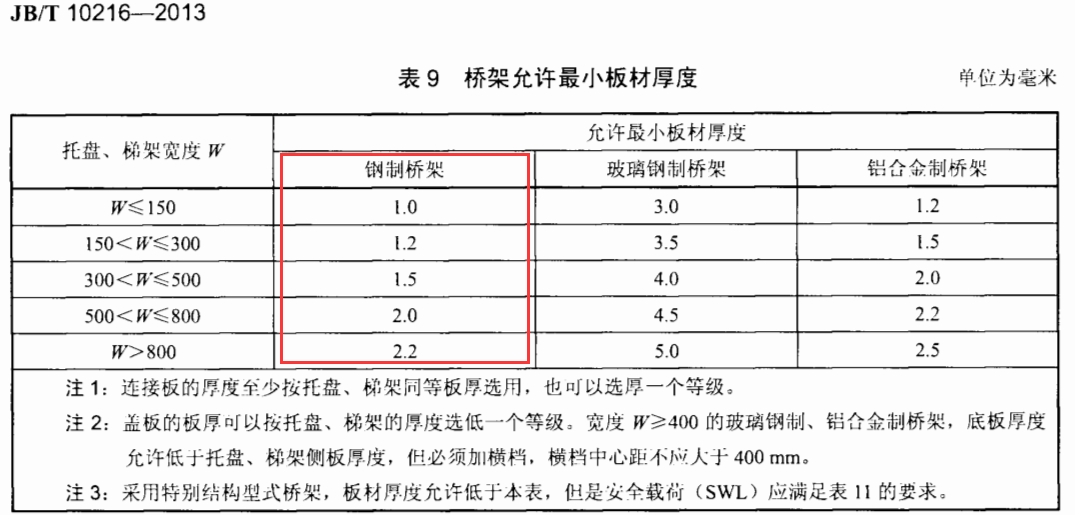

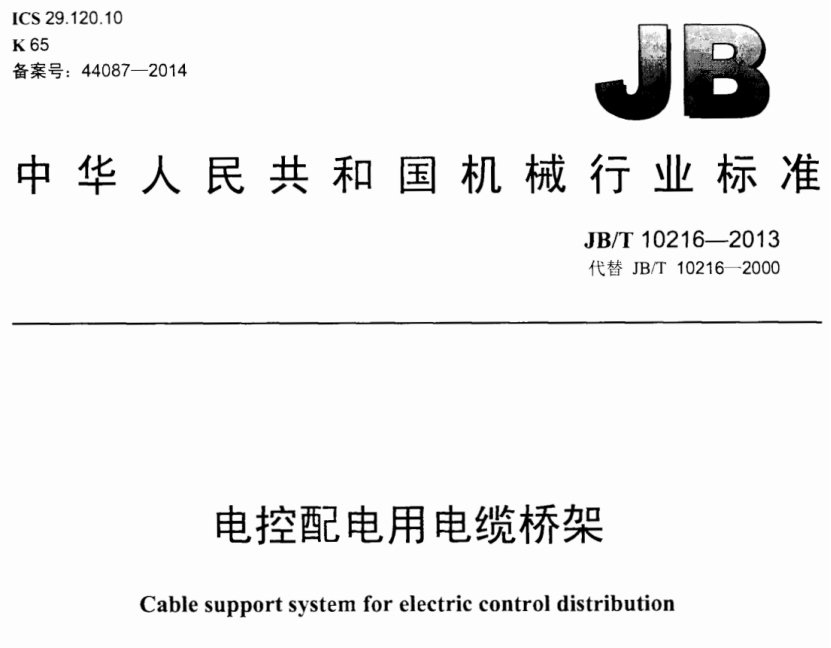

不銹鋼線槽國標厚度標準可參照中華人民共和國機械行業標準《JB/T 10216-2013電控電用電纜橋架》表9

不銹鋼線槽國標厚度標準如下：

不銹鋼線槽寬度w大于或等于150毫米，不銹鋼線槽厚度應為1.0毫米

150毫米小于不銹鋼線槽寬度w，不銹鋼線槽寬度w大于或等于300毫米，不銹鋼線槽厚度應為1.2毫米

300毫米小于不銹鋼線槽寬度w，不銹鋼線槽寬度w大于或等于500毫米，不銹鋼線槽厚度應為1.5毫米

500毫米小于不銹鋼線槽寬度w，不銹鋼線槽寬度w大于或等于800毫米，不銹鋼線槽厚度應為2.0毫米

不銹鋼線槽寬大于800毫米，不銹鋼線槽厚度應為2.2毫米

注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級。

注2:蓋板的板厚可以按托盤、梯架的厚度選低一個等級。寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400毫米。

注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。
