弱電金屬防火線槽國標厚度標準以及安裝規范（2022版）

弱電金屬防火線槽國標厚度標準以及安裝規范可參考中國工程建設協會標準《鋼制電纜橋架工程技術規程T/CECS 31-2017》3.5-5.1表，5.1橋架安裝

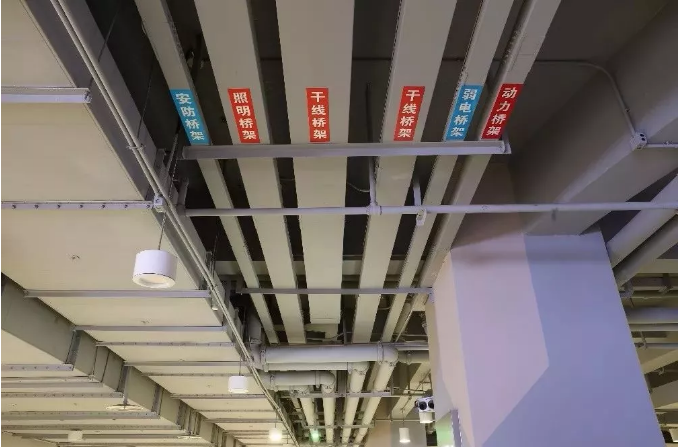

防火線槽（防火橋架）：由主體(托盤或梯架）﹑附件和支、吊架等部件構成·用于支承

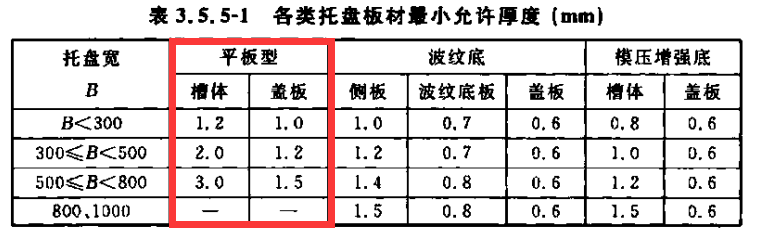

防火線槽橋架厚度如下：

橋架寬度B小于300毫米，槽體厚度需達到1.2毫米，蓋板厚度需達到1.0毫米

300毫米小于或等于橋架寬度B小于500毫米，槽體厚度需達到2.0毫米，蓋板厚度需達到1.2毫米

500毫米小于或等于橋架寬度B小于800毫米，槽體厚度需達到3.0毫米，蓋板厚度需達到1.5毫米

800毫米、1000毫米，槽體需達到3.0毫米以上，蓋板厚度需達到1.5毫米以上

5.1電纜橋架安裝

5.1.1電纜橋架安裝應依據電氣施工圖紙,并應符合下列規定:

1.施工方在向電纜橋架制造商提供訂單前.宜按電氣施.工圖對電纜橋架的走向進行測量v繪制測量圖:

2.宜采用標準產品及工廠預制件;

3.托盤,梯架分段應合理v連接部位不應置于穿墻﹑樓板孔洞內。



5.1.2電纜橋架安裝應在下列條件具備后進行:

1.土建施工已結束,并道封頂已完工,周圍環境干凈;

2.穿越墻面、樓板的孔洞位置正確;

3.需連接的電氣設備位置已確定。



5.3.3鋼制托盤、梯架本體之間的連接應牢固可靠,與保護導體的連接應符合下列規定;

1.托盤.梯架全長不大于30m 時.不應少于2處與保護導體可靠連接;全長大于30m時,每隔20m~30m應增加一個連接點，起始端和終點端均應可靠接地﹔

2.非鍍鋅托盤.梯架本體之間連接板的兩端應采用截面不小于4mm*的銅芯跨接線跨接;

3.鍍鋅托盤、梯架之間不跨接保護聯結導體時.連接板每端不應少于2個有防松螺帽或防松墊圈的連接固定螺栓﹔

4.當托盤,梯架表面有絕緣涂層時,應將接地點或需要電氣連接處的絕緣涂層清理于凈或其他確保電氣連接的措施。



5.1.4托盤﹑梯架轉彎.分支處宜采用專用連接配件誰在睛裴時應滿足本規程第4.1.2條的規定。

5.1.5當直線段托盤,梯架直線段長度超過30m 時,應設置伸縮裝置;當托盤.梯架跨越建筑物變形縫處時,應設置補償裝置。

5.1.6 托盤,梯架與支架間及與連接板的固定螺栓應緊固無遺漏螺母應位于托盤,梯架外側。



5.1.7當設計無要求時.托盤,梯架安裝應符合下列規定﹔

1.托盤、梯架安裝應牢固﹐橫平豎直,沿梯架、托盤水平走向的支架左右偏差不應大于10mm,其高低偏差不應大于5mm;

2.托盤﹑梯架宜敷設在易燃易爆氣體管道和熱力管道的下方﹔

3.托盤、梯架與水管同側上下敷設時,宜安裝在水管的上方;與熱水管.蒸氣管平行上下敷設時.應敷設在熱水管.蒸氣管的下方﹔

4.與熱水管.蒸氣管平行上下敷設時,應敷設在熱水管.蒸氣管的下廳﹔

5.托盤.梯架周圍的空間應滿足線纜敷設、維護的需要;

6.敷設在電氣豎井內穿樓板處和穿越不同防火區的托盤.梯架,應有防火封堵措施;

7.對于敷設在室外的托盤、梯架,當進人室內或配電箱(柜)時應有防雨水措施。由室外較高處引向室內時,托盤、梯架應先向下傾斜v然后水平引入室內.當采用托盤時,宜在室外水平段改用一段梯架.并在墻體交接處采用封堵防滲﹔

8.有防雷要求的電纜橋架.外殼應與防雷接地裝置可靠連接。



5.1.8支.吊架設置應符合設計或產品技術文件要求,支、吊架安裝應垂直、無明顯扭曲.并應符合下列規定:

1.未征得結構專業許可,主體鋼結構構件上.不得焊接支、吊架﹔

2.水平安裝的支架間距宜為1500mm~ 2000mm.轉角安裝的支架間距宜為300mm~600mm;垂直安裝的支架間距不應大于2000mm;

3.采用圓鋼吊架時,圓鋼直徑不得小于10mm.并應有防晃措施,在分支處或端部300mm~500mm處應有固定措施﹔

4.敷設在電氣豎井內的電纜托盤或梯架,其固定支架不應安裝在固定電纜的橫擔上,且每隔3層~5層應設置承重支架;

5.與預埋件焊接固定時,焊縫應飽滿,且不應大于8mm,焊縫長度不應少于25mm;

6.膨脹螺栓固定時·螺栓應適配,防松零件齊全,并應符合現行行業標準《混凝土結構后錨固技術規程》JGJ145的有關規定;輕型墻體禁止采用膨脹螺栓固定安裝。



5.1.9 在有腐蝕環境條件下安裝的電纜橋架,應采取措施防止電纜橋架表面涂層損壞,在切割、鉆孔后應對其裸露的鋼制基板表面用相應的防腐涂料或油漆修補。

5.1.10線纜保護管與電纜托盤連接時,應采用專用的連接器或其他防止電纜損傷措施。

5.1.11敷設電纜時,應避免拖、拉電纜造成電纜橋架防腐層的摩擦損傷。

5.1.12金屬支、吊架應進行防腐處理,位于室外及潮濕場所的應按設計要求做處理。

5.1.13梯架、托盤嚴禁作為人行通道﹑梯子或站人平臺,其支、吊架不得作為吊掛設計以外重物的支架使用。
