VCI橋架厚度標準

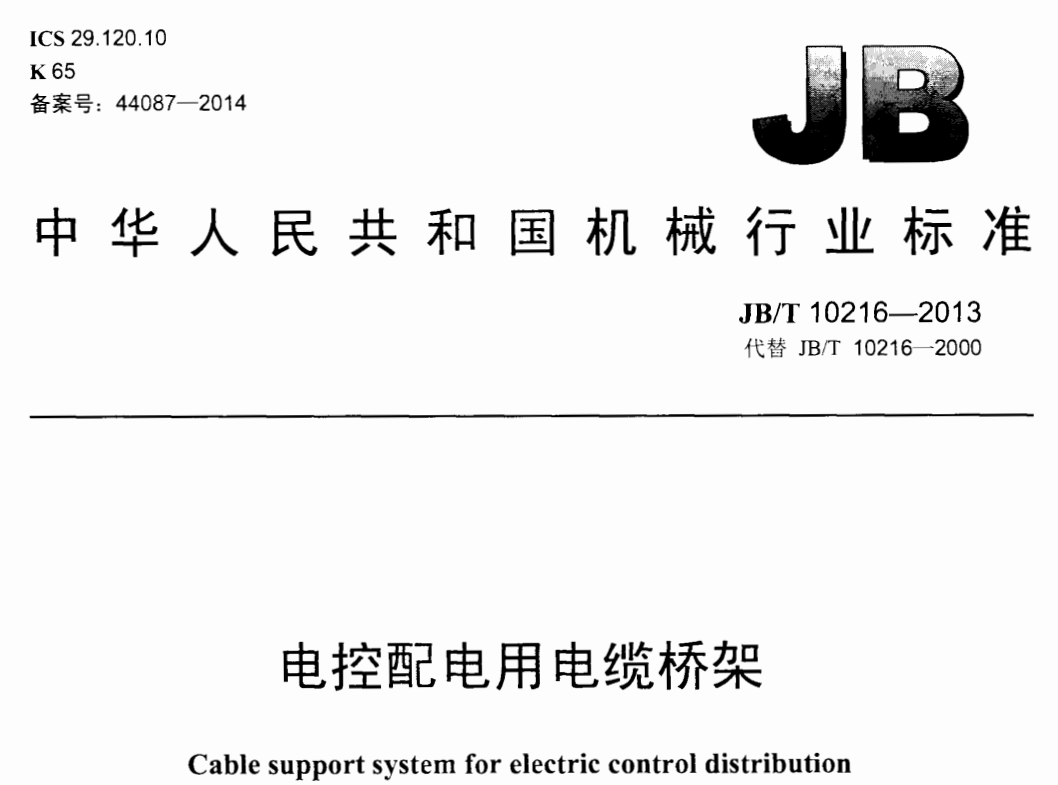

VCI電纜橋架厚度標準可參考于中華人民共和國機械行業標準《JB/T 10216—2013電控配電用電纜橋架》

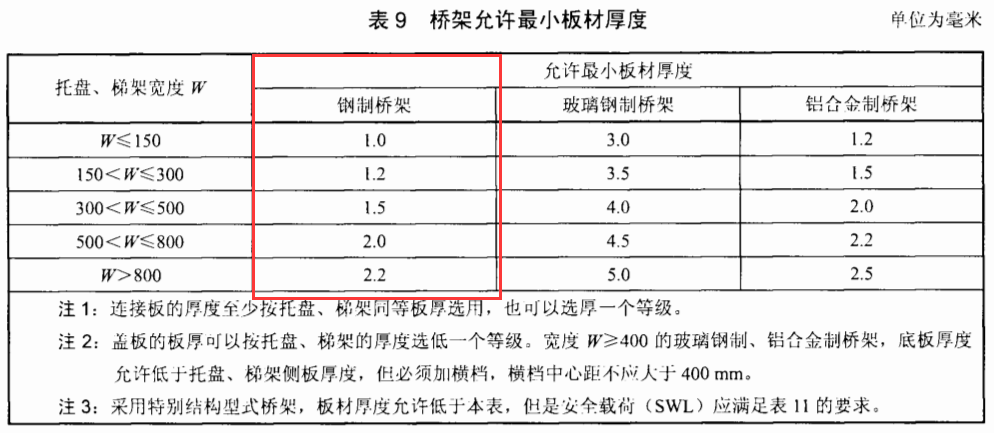

VCI電纜橋架厚度標準如下：

當橋架寬度W≤150毫米,橋架厚度需達到1.0毫米

當150毫米﹤橋架寬度W≤300毫米時，橋架厚度需達到1.2毫米

當300毫米﹤橋架寬度W≤500毫米時，橋架厚度需達到1.5毫米

當500毫米﹤橋架寬度W≤800毫米時，橋架厚度需達到2.0毫米

當橋架寬度W﹥800毫米時，橋架厚度需達到2.2毫米。



注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級

注2:蓋板的板厚可以按托盤、梯架的厚度選低一個等級。寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 毫米。

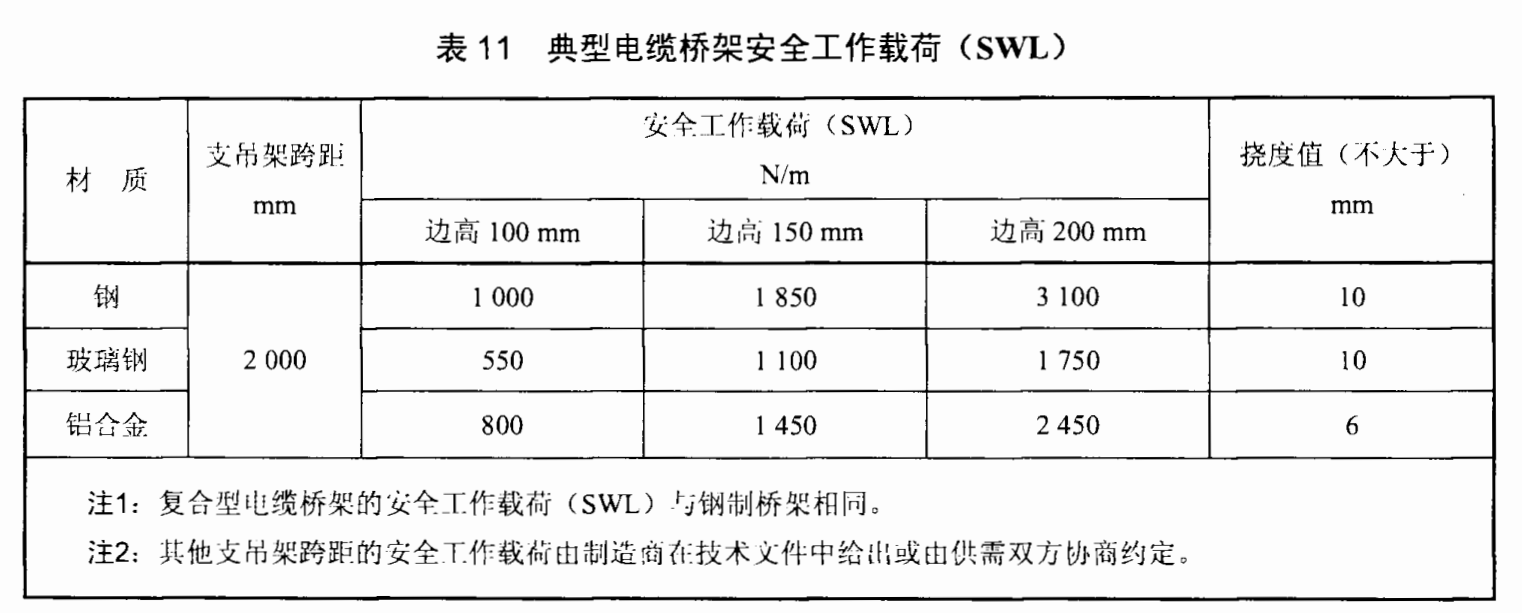

注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL)應滿足表11的要求，如下。

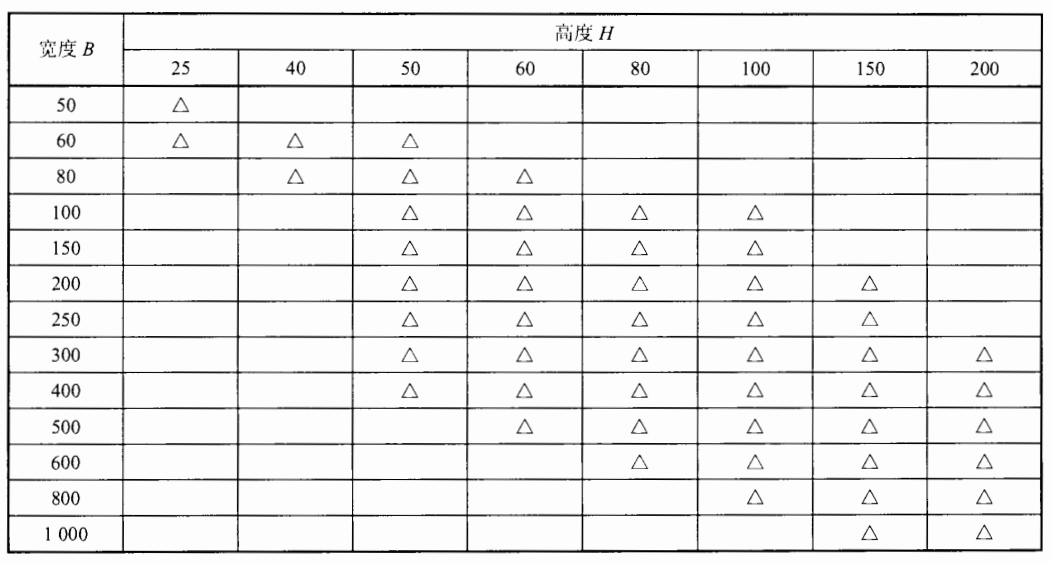

VCI橋架常用規格尺寸:

長度：VCI橋架直線單元的標準長度為2 m、3 m、4 m、6 m

彎通的彎曲半徑：托盤、梯架彎通常用的內側彎曲半徑R為50 mm、100 mm、150 mm、200 mm、300 mm、400 mm、600 mm、900 mm。

（VCI表面處理工藝一般用于節能型橋架，或者加強筋橋架上）
