金屬線槽國標厚度標準

關于金屬線槽厚度標準有兩份：

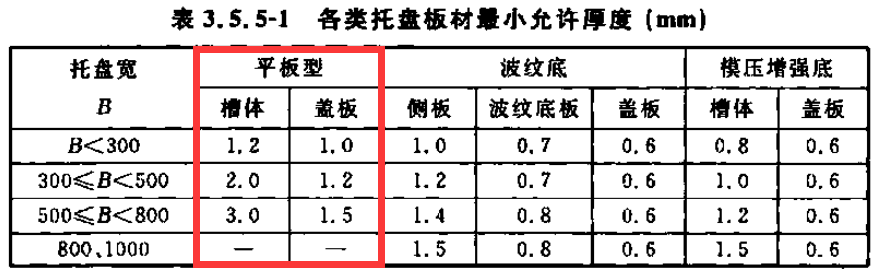

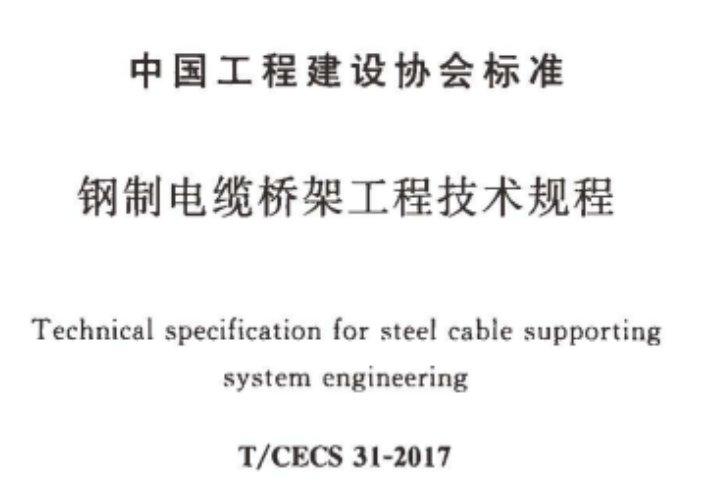

一份是中國工程建設協會出的《鋼制電纜橋架工程技術規程T/CECS31-2017》3.5.5

金屬線槽厚度標準：

金屬線槽寬度B﹤300毫米，槽體厚度需達到1.2毫米，蓋板厚度需達到1.0毫米

300毫米≤金屬線槽寬度B﹤500毫米，槽體厚度需達到2.0毫米，蓋板厚度需達到1.2毫米

500毫米≤金屬線槽寬度B﹤800毫米，槽體厚度需達到3.0毫米，蓋板厚度需達到1.5毫米

800毫米、1000毫米，槽體厚度需達到3.0毫米以上，蓋板厚度需達到1.5毫米以上

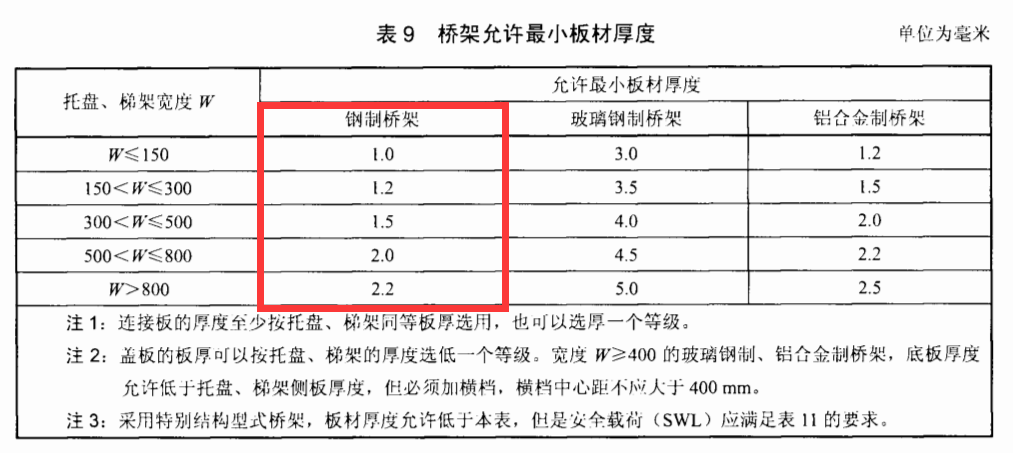

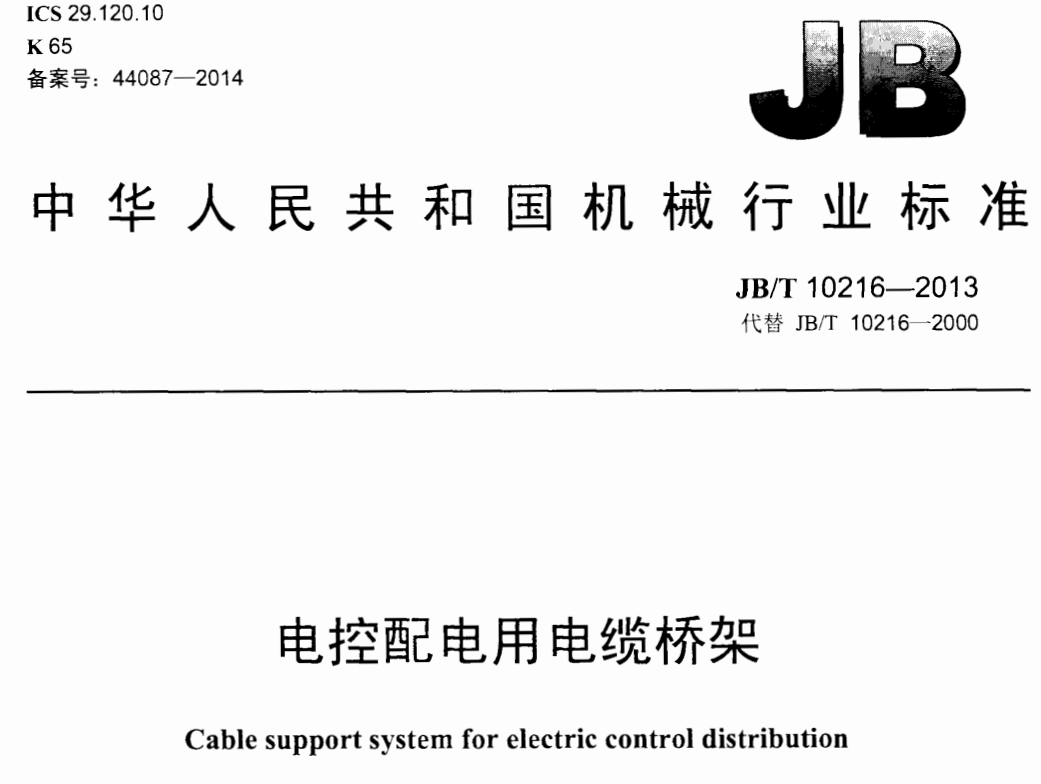

一份是中華人民共和國機械行業標準《電控配電用電纜橋架JBT10216-2013》表9.

金屬線槽寬度w≤150mm~時，厚度需挑選1.0mm

150mm<金屬線槽寬度w≤300mm~時，厚度挑選1.2mm

300mm<金屬線槽寬度w≤500mm~時，厚度挑選1.5mm

500mm<金屬線槽寬度w≤800mm~時，厚度挑選2.0mm

金屬線槽寬度w﹥800寬以上的金屬線槽，厚度挑選2.2mm以上
