VCI雙金屬電纜橋架厚度標準（2022版）

VCI電纜橋架厚度標準可參考于中國工程建設協會標準《T/CECS 31-2017 鋼制電纜橋架工程技術規程》

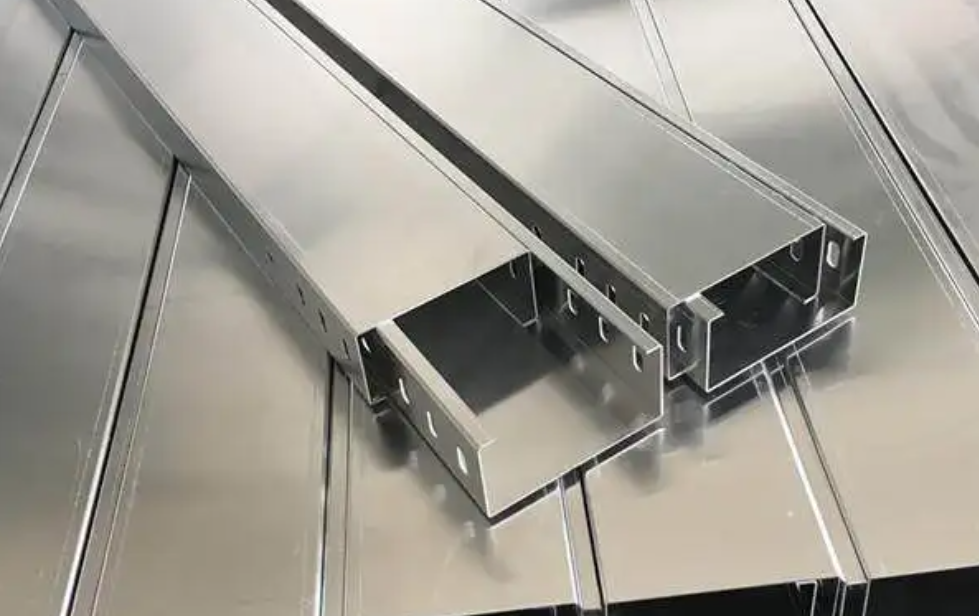

VCI(槽式)電纜橋架厚度標準

橋架寬度B﹤300mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm≤橋架寬度B﹤500mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.2mm

500mm≤橋架寬度B﹤800mm，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

（mm=毫米）

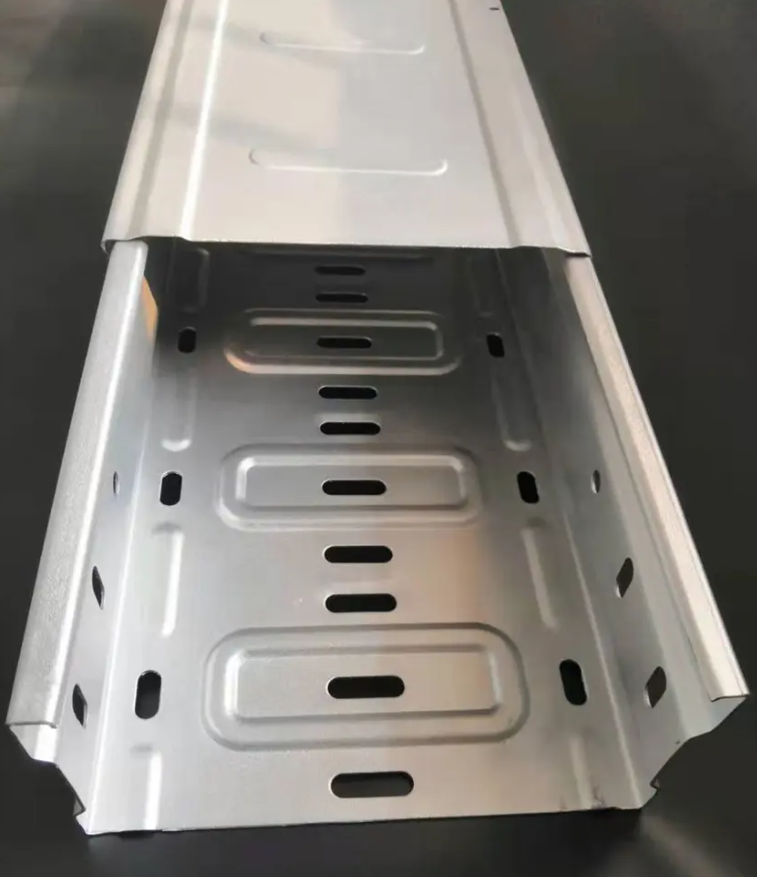

VCI（托盤式)電纜橋架厚度標準

橋架寬度B﹤300mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm≤橋架寬度B﹤500mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.2mm

500mm≤橋架寬度B﹤800mm，槽體厚度需達到3.0mm，蓋板厚度需達到1.5mm

800mm、1000mm，槽體厚度需達到3.0mm以上，蓋板厚度需達到1.5mm以上

（mm=毫米）

VCI節能型（波紋底）電纜橋架厚度標準

橋架寬度B﹤300mm，側板厚度需達到1.0mm，槽體厚度需達到0.7mm，蓋板厚度需達到0.6mm

300mm≤橋架寬度B﹤500mm，側板厚度需達到1.2mm，槽體厚度需達到0.7mm，蓋板厚度需達到0.6mm

500mm≤橋架寬度B﹤800mm，側板厚度需達到1.4mm，槽體厚度需達到0.8mm，蓋板厚度需達到0.6mm

800mm、1000mm，側板厚度達到1.5mm，槽體厚度需達到0.8mm，蓋板厚度需達到0.6mm

（mm=毫米）

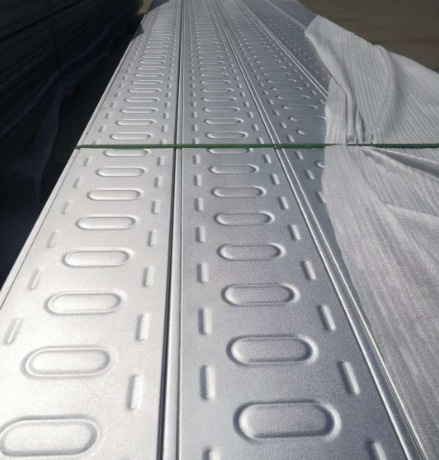

VCI節能型（模壓增強）電纜橋架厚度標準

橋架寬度B﹤300mm，槽體厚度需達到0.8mm，蓋板厚度需達到0.6mm

300mm≤橋架寬度B﹤500mm，槽體厚度需達到1.0mm，蓋板厚度需達到0.6mm

500mm≤橋架寬度B﹤800mm，槽體厚度需達到1.2mm，蓋板厚度需達到0.6mm

800mm、1000mm，槽體厚度需達到1.5mm以上，蓋板厚度需達到0.6mm

（mm=毫米）

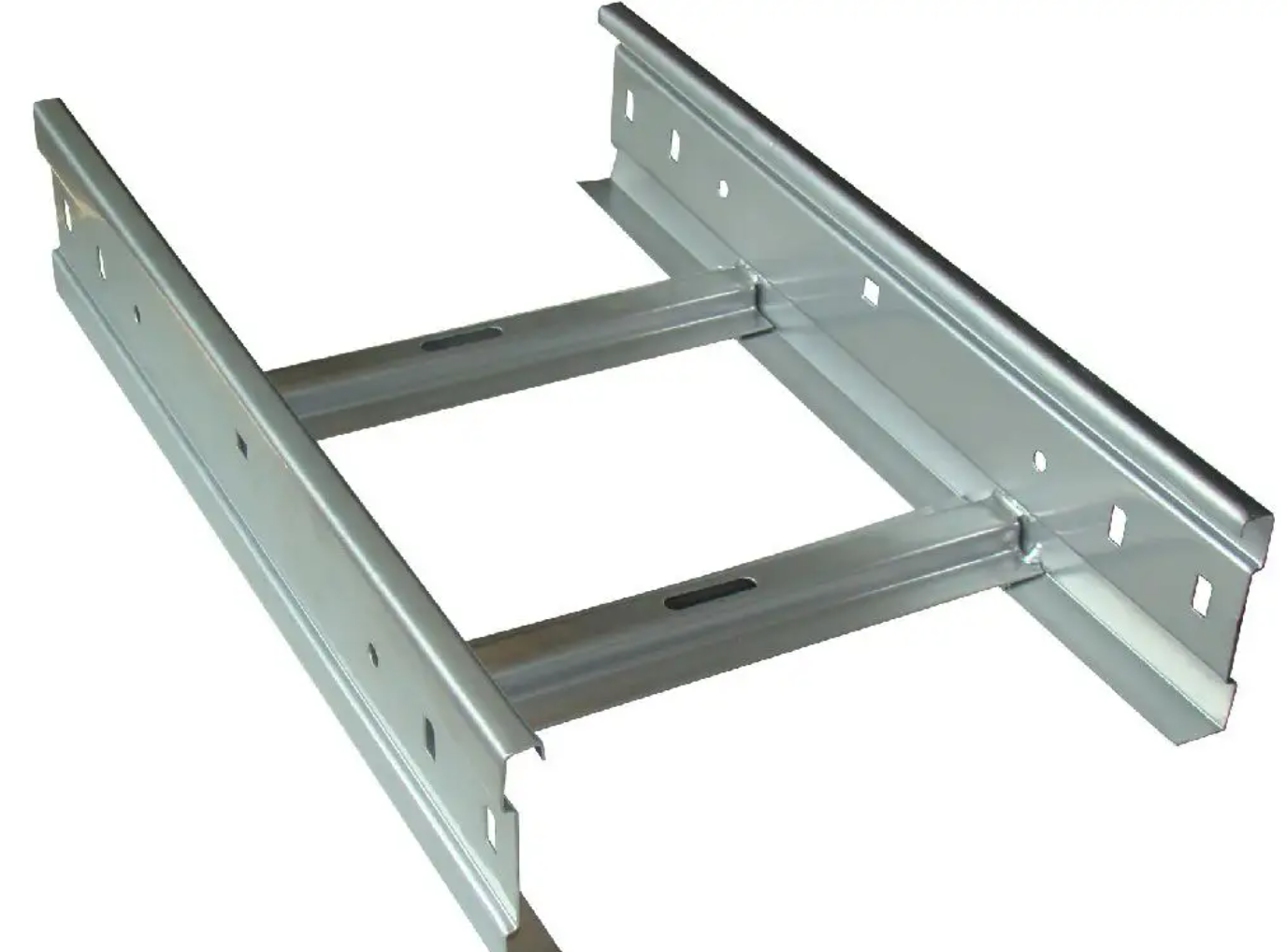

VCI(梯式)電纜橋架厚度標準

150mm﹤橋架寬度B≤300mm，側板厚度需達到1.2mm，槽體厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm﹤橋架寬度B≤500mm，側板厚度需達到1.5mm，槽體厚度需達到1.5mm，蓋板厚度需達到1.2mm

500mm﹤橋架寬度B≤800mm，側板厚度需達到2.0mm，槽體厚度需達到2.0mm，蓋板厚度需達到1.5mm

1000mm，側板需達,2.5mm，槽體厚度需達到2.5mm，蓋板厚度需達到2.0mm

（mm=毫米）

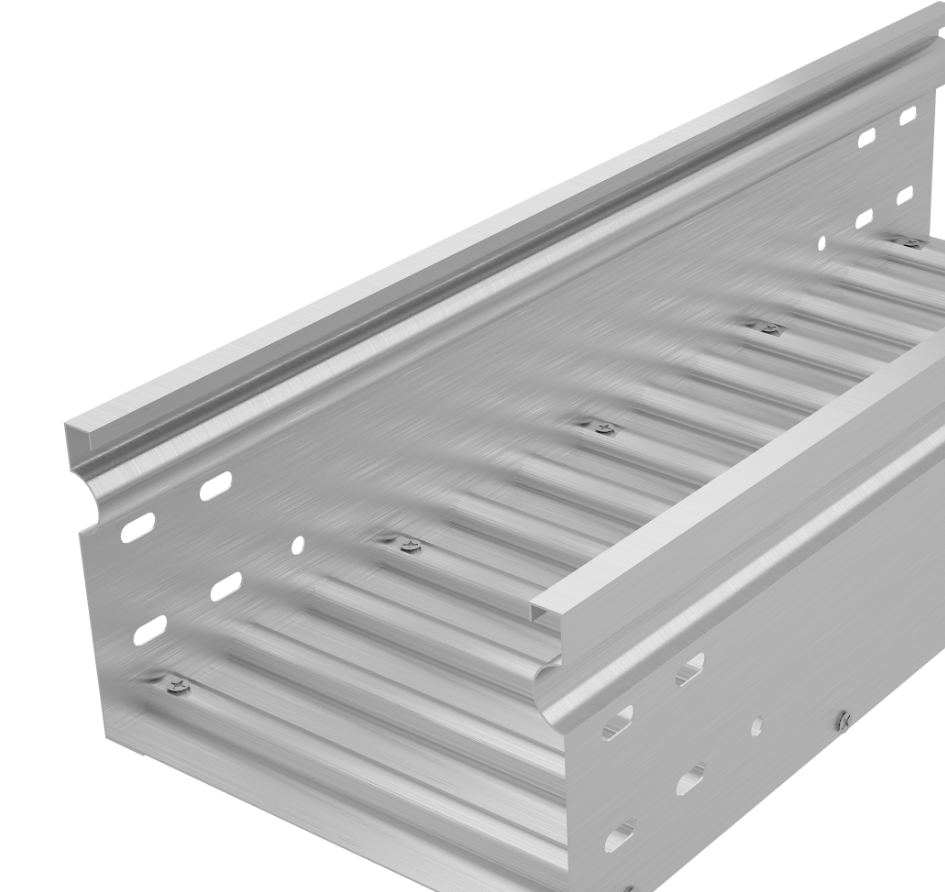

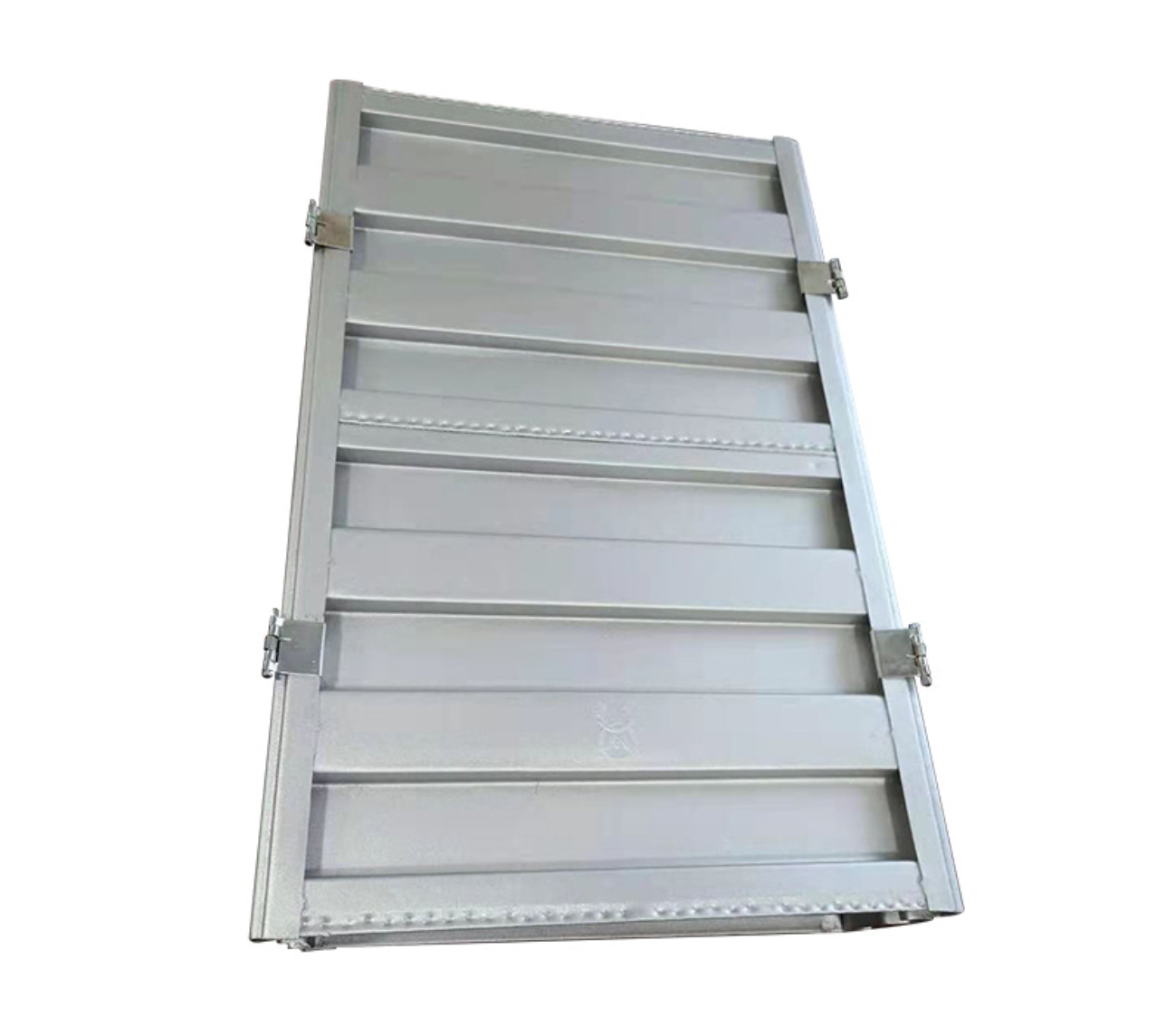

VCI節能型（瓦楞式）電纜橋架厚度標準

橋架寬度B﹤300mm，側板厚度需達到1.2mm，橫檔厚度需達到1.2mm，底板厚度需達到0.7mm，蓋板厚度需達到0.5mm

300mm≤橋架寬度B﹤600mm，側板厚度需達到1.2mm，橫檔厚度需達到1.2mm，底板厚度需達到0.8mm，蓋板厚度需達到0.5mm

600mm≤橋架寬度B﹤800mm，側板厚度需達到1.5mm，橫檔厚度需達到1.5mm，底板厚度需達到0.8mm，蓋板厚度需達到0.5mm

800mm、1000mm，側板厚度需達到1.8mm，橫檔厚度需達到1.5mm，底板厚度需達到0.8mm，蓋板厚度需達到0.5mm
