鍍鋅JDG穿線管厚度標準（2022版）

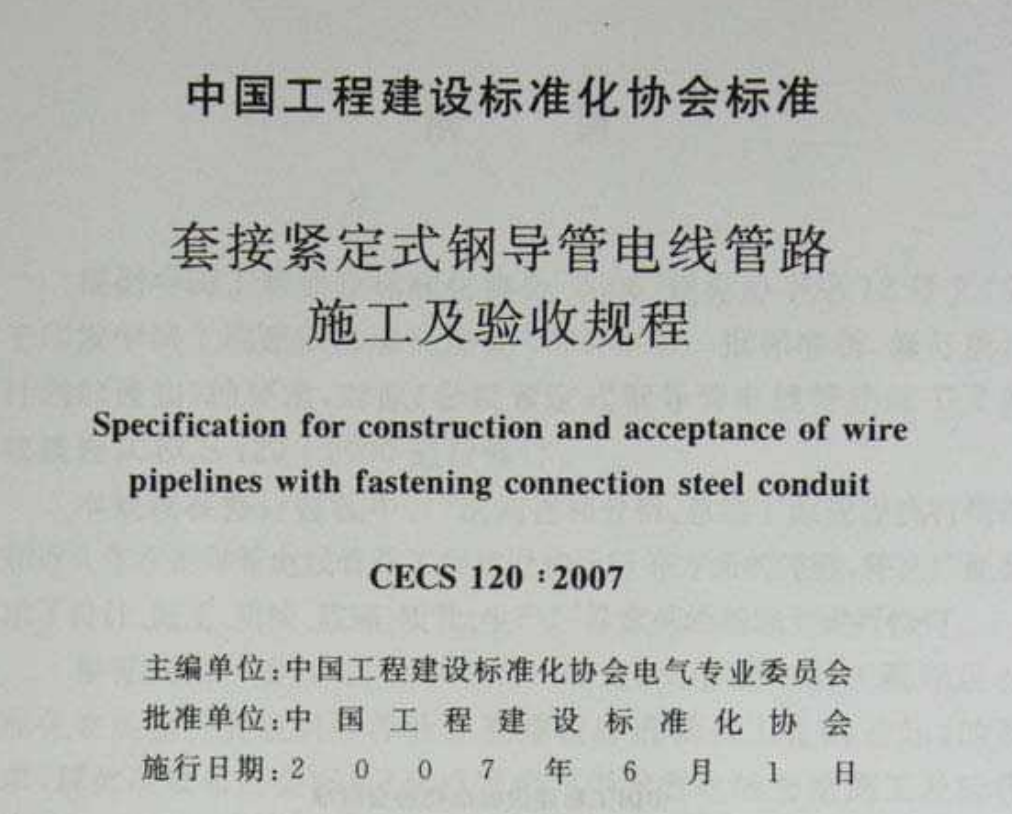

鍍鋅JDG穿線管厚度標準可參照中國工程建設標準化協會標準《套接緊定式鋼導管電線管路施工及驗收規程CECS 102-2007》

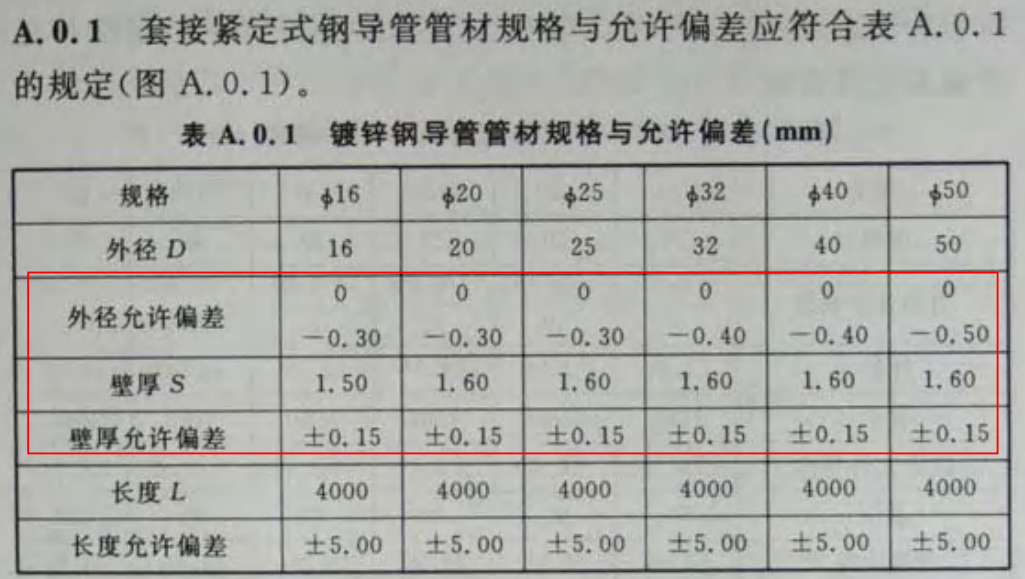

表A.0.1鍍鋅電線管管材規格與允許偏差(單位：mm)

鍍鋅JDG穿線管厚度標準Φ16規格，管徑允許偏差0至負0.30mm；國標厚度1.5mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ20規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ25規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ32規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ40規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ50規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

（以上是JDG管厚度標準及允許偏差）



JDG管施工工藝

1.、JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

2、JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

3、JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.

4、JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。

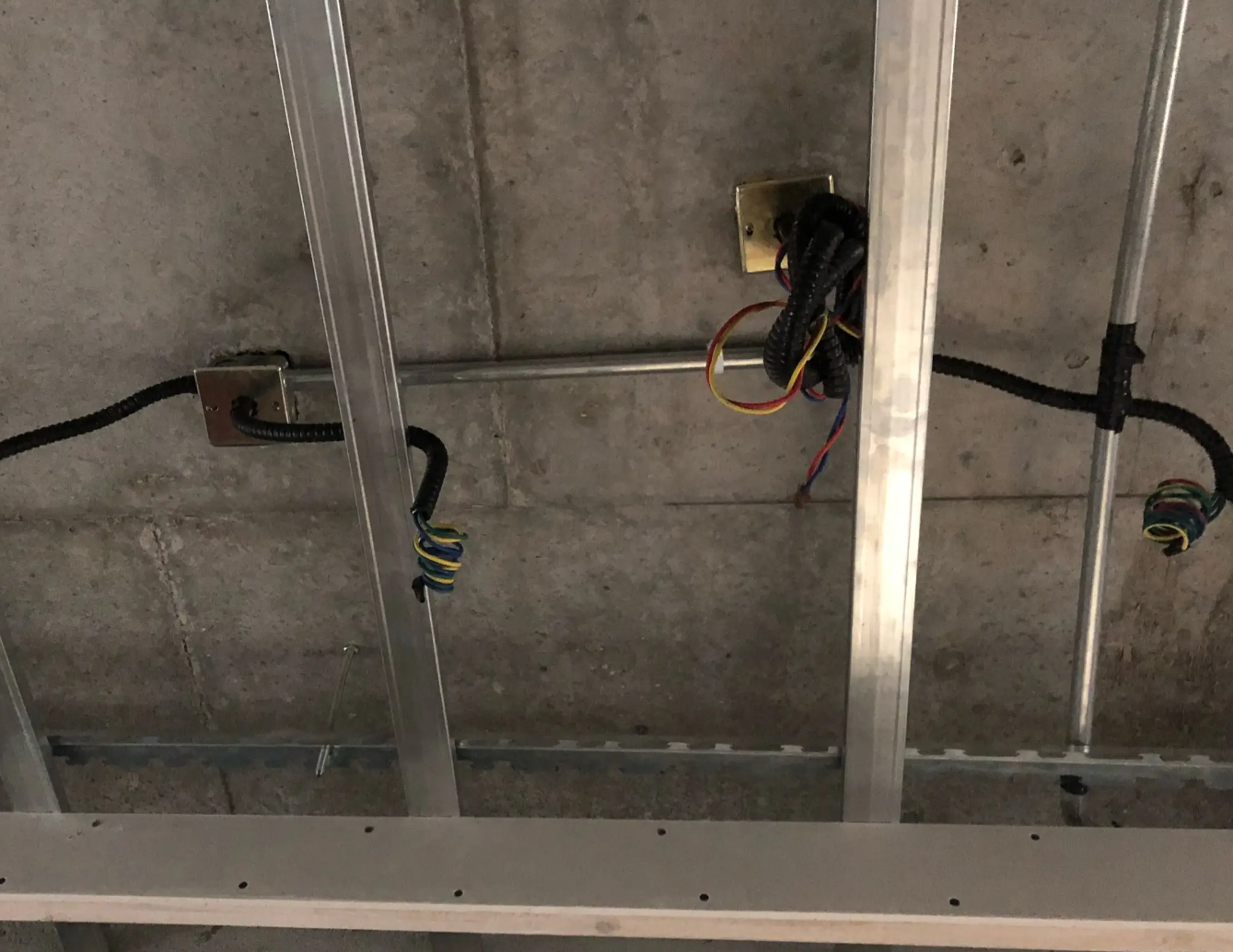

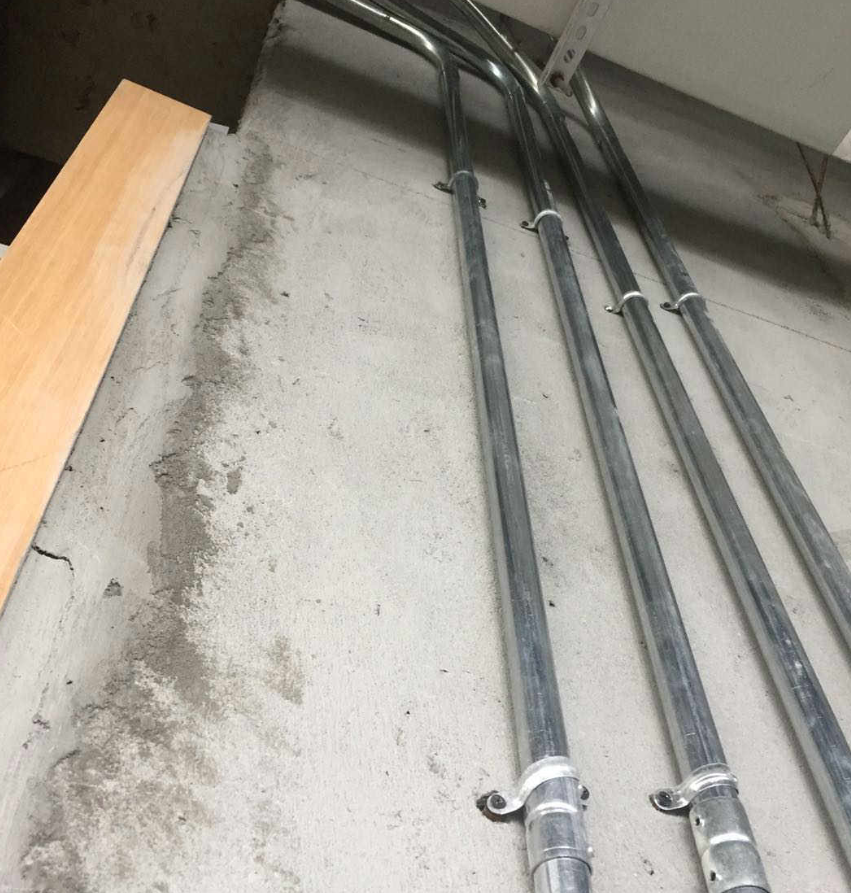

5 、套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。

6 、管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。

7 、配管完畢后，為防止異物進入管內，在端頭應做好封堵。

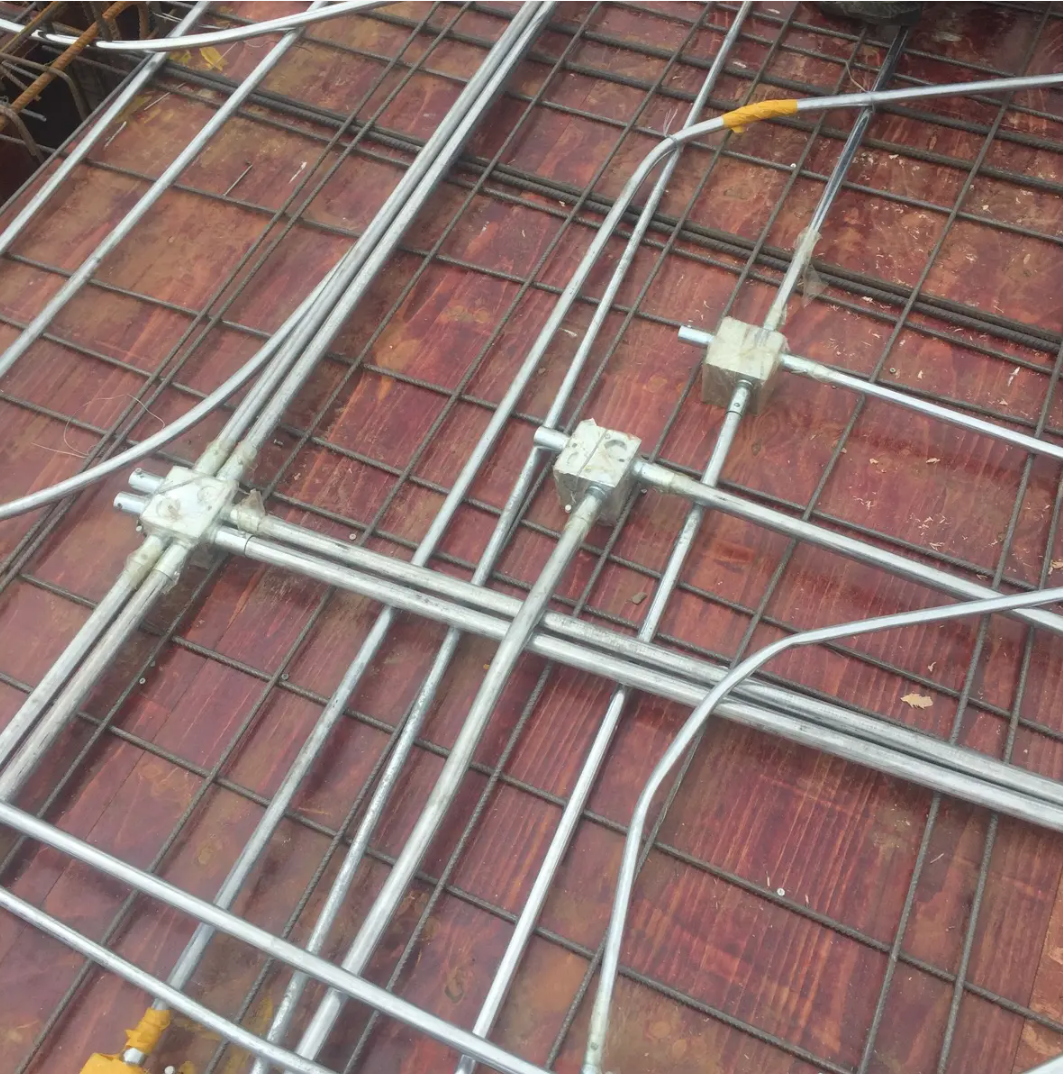

8 、在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

9 、待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。
