金屬KBG線管國標厚度標準

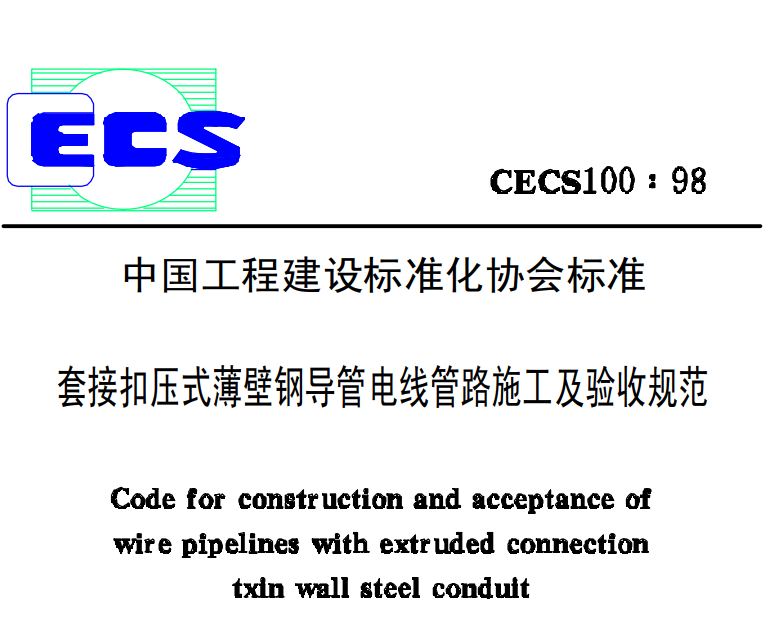

金屬KBG線管國標厚度標準可參考中國工程建設標準化協會標準《CECS100:98套接扣壓式薄壁鋼導管電線管路施工及驗收規范》

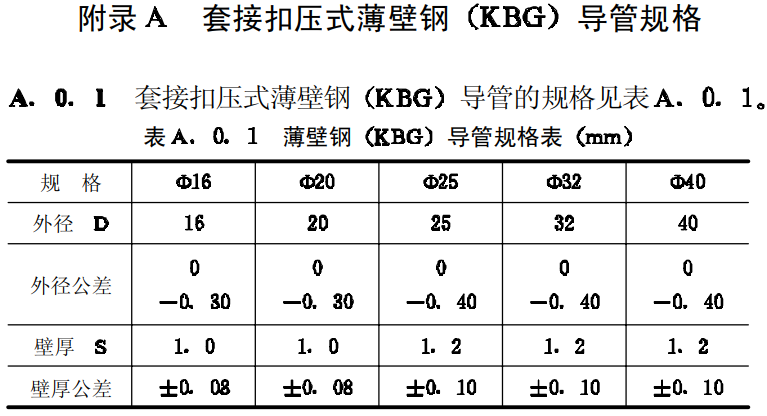

以下是金屬KBG線管厚度標準《CECS100:98套接扣壓式薄壁鋼導管電線管路施工及驗收規范》

KBG線管Φ16規格，外徑允許偏差-0.30毫米；國標厚度1.0毫米；壁厚度允許偏差±0.08毫米

KBG線管Φ20規格，外徑允許偏差-0.30毫米；國標厚度1.0毫米；壁厚度允許偏差±0.08毫米

KBG線管Φ25規格，外徑允許偏差-0.40毫米；國標厚度1.2毫米；壁厚度允許偏差±0.10毫米

KBG線管Φ32規格，外徑允許偏差-0.40毫米；國標厚度1.2毫米；壁厚度允許偏差±0.10毫米

KBG線管Φ40規格，外徑允許偏差-0.40毫米；國標厚度1.2毫米；壁厚度允許偏差±0.10毫米

注：Φ=管徑；毫米=mm；±=正負；

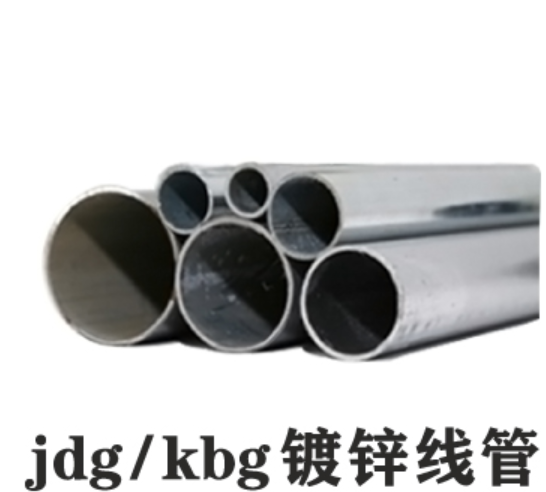

KBG管介紹：

KBG管又簡稱扣壓式薄壁導線管。導管采用優質冷軋帶鋼，經高頻焊管機組自動焊縫成型、雙面鍍鋅而制成。KBG管壁厚均勻，卷焊圓度高，與管接頭公差配合好，焊縫小而圓順，管口邊緣平滑。

有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50六種規格，

管壁厚度分別為1mm或1.2mm，導管出廠長度均為4m。

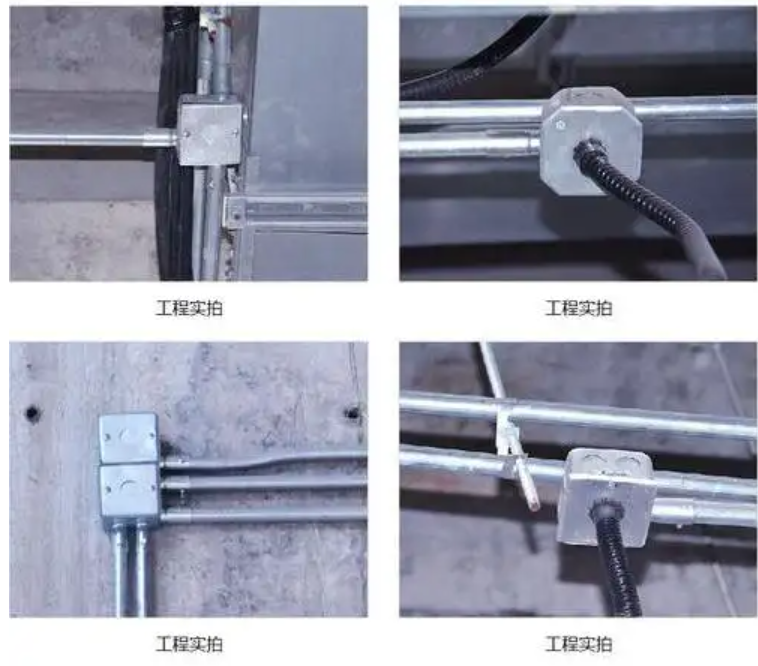

連接方式：

（1）KBG管與管連接：直接將導管插入直管接頭或彎管接頭，用扣壓鉗在連接處施行扣壓即可。

（2）KBG管與接線盒連接：先將螺紋接頭與接線盒螺紋連接，再將導管插入螺紋管接頭的另一端，用扣壓鉗在螺紋管接頭與導管連接處施行扣壓。
