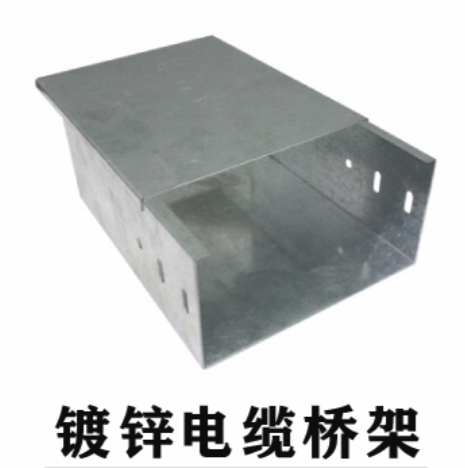

鍍鋅橋架常用規格尺寸與厚度標準

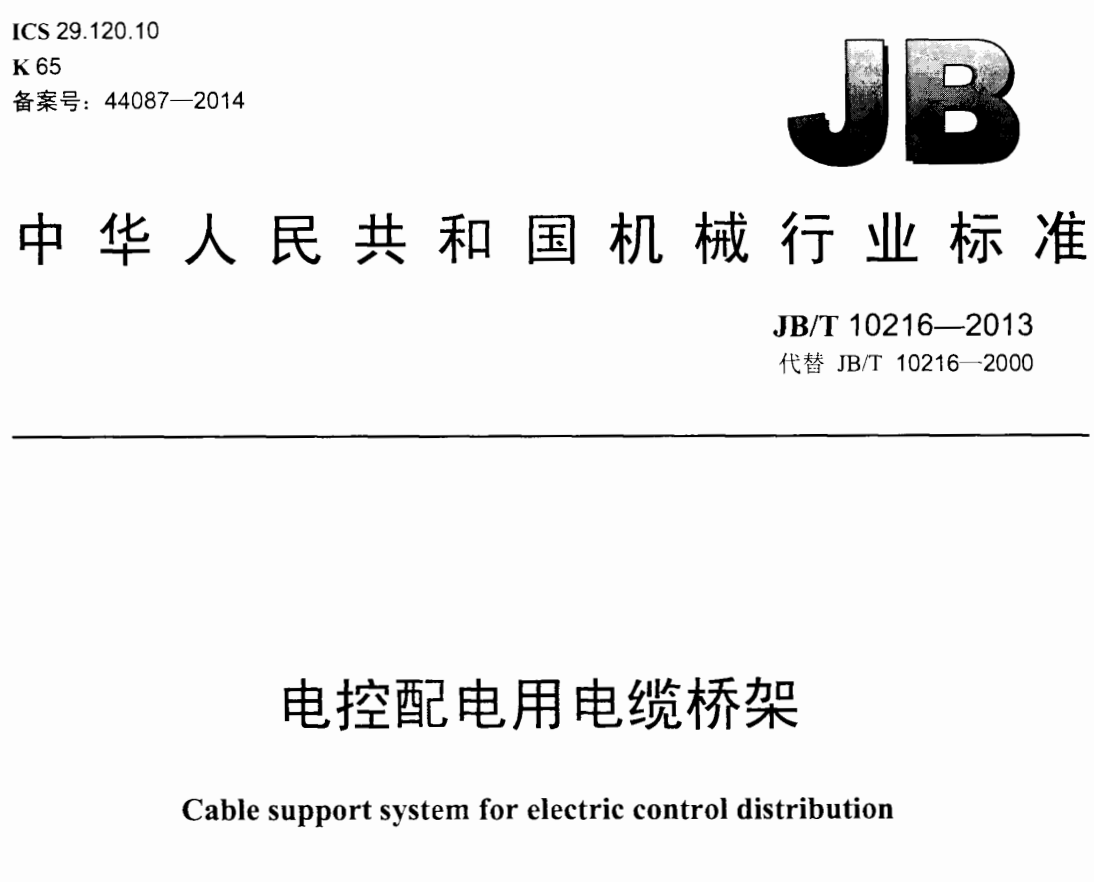

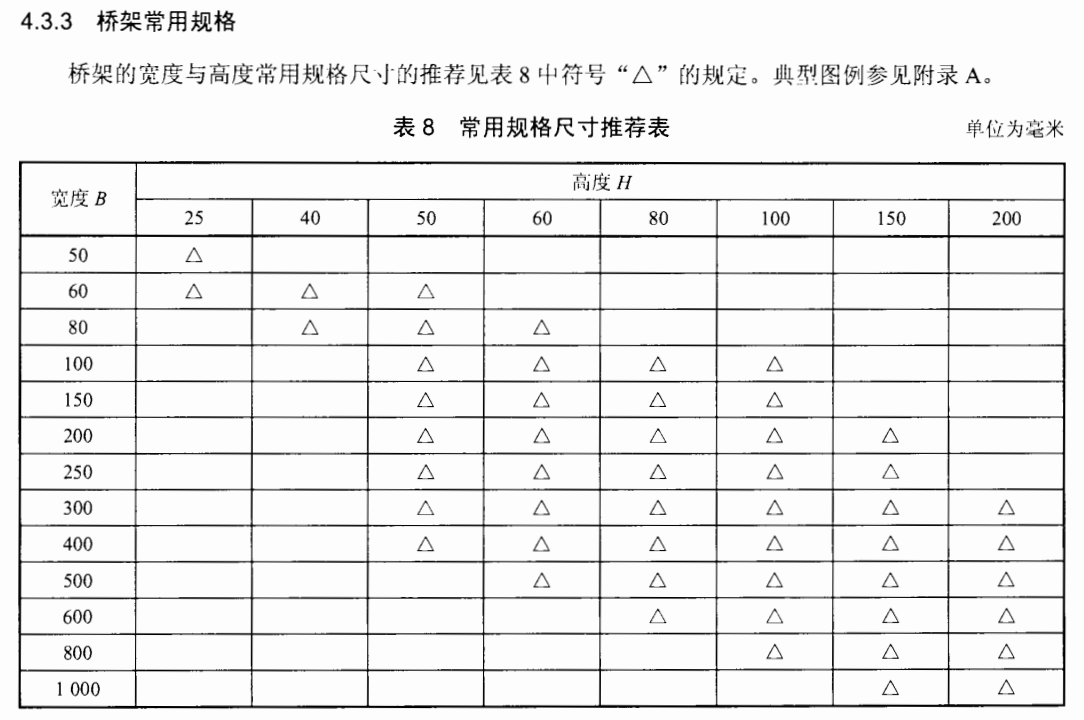

鍍鋅橋架常用規格尺寸與厚度標準可參考中華人民共和國機械行業標準《JB/T 10216—2013電控配電用電纜橋架》
鍍鋅橋架常用厚度：
4.3.4 板材厚度

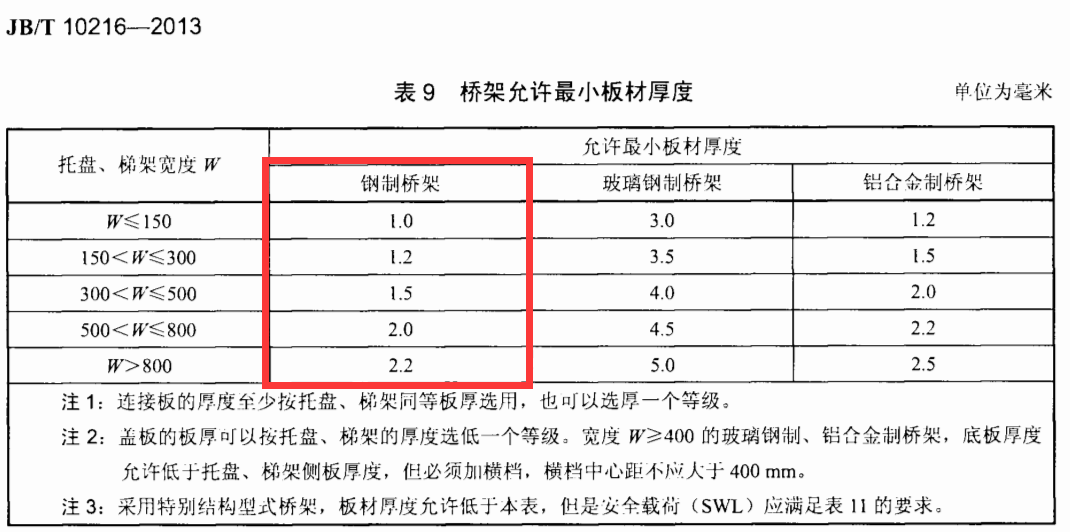

4.3.4.1妳鋼制橋架、玻璃鋼制橋架、鋁合金制橋架允許最小板材厚度見表9。
橋架寬度W≤150mm，橋架壁厚需達到1.0mm
橋架寬度W>150mm，橋架寬度≤300mm，橋架壁厚需達到1.2mm
橋架寬度W>300mm，橋架寬度≤500mm，橋架壁厚需達到1.5mm
橋架寬度W>500mm，橋架寬度≤800mm，橋架壁厚需達到2.0mm
橋架寬度W>800mm，橋架壁厚需達到2.2mm
注：W為寬度代號，毫米=mm
4.3.5 長度
橋架直線單元的標準長度為2m、3 m、4 m、6 m。4.3.6彎通的彎曲半徑
托盤、梯架彎通常用的內側彎曲半徑R為50 mm、100 mm、150 mm、200 mm、300 mm、400 mm、600 mm、900 mm。
4.3.7通風孔
有孔托盤底部通風孔面積不大于底部總面積的40%。4.3.8 梯架的橫檔
梯架的橫檔中心距不應大于300 mm。橫檔與電纜接觸面寬度不宜小于 25 mm。
4.3.9制造精度
4.3.9.1電纜橋架的直線段長度允許偏差應符合下列要求:
a）當長度≤2 000 mm 時，允許偏差為±2.0 mm
b）當長度>2 000 mm時，允許偏差為±4.0 mm
4.3.9.2其余尺寸極限偏差應符合GB/T1804–2000中V級的規定。
注:蓋板寬度取正偏差，槽體寬度取負偏差。
4.3.9.3 電纜橋架平面度允許偏差每平方米不應大于5.0 mm
注:電纜橋架寬度不足1 000 mm者按1000 mm計算。
4.3.10 焊接件質量要求
焊縫表面均勻、不得有漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。
