鋁合金電纜橋架標準要求，常用橋架規格和厚度
鋁合金屬于電纜橋架材質的一種，鋁合金電纜橋架的標準有很多內容要求。其常用規格有100*50mm、100*100mm等，常用厚度有1.0mm、1.2mm等。

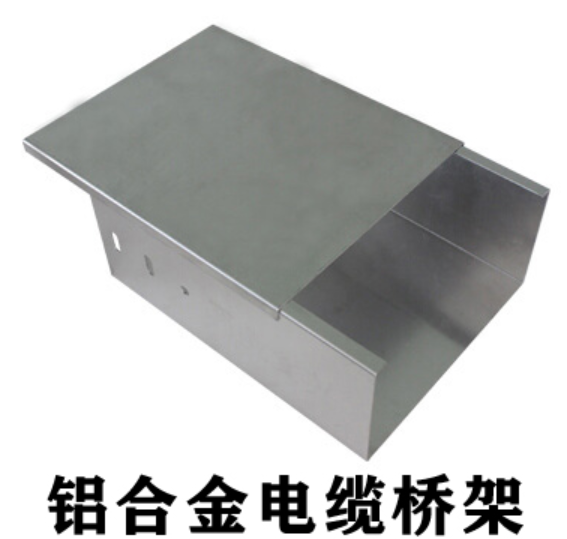

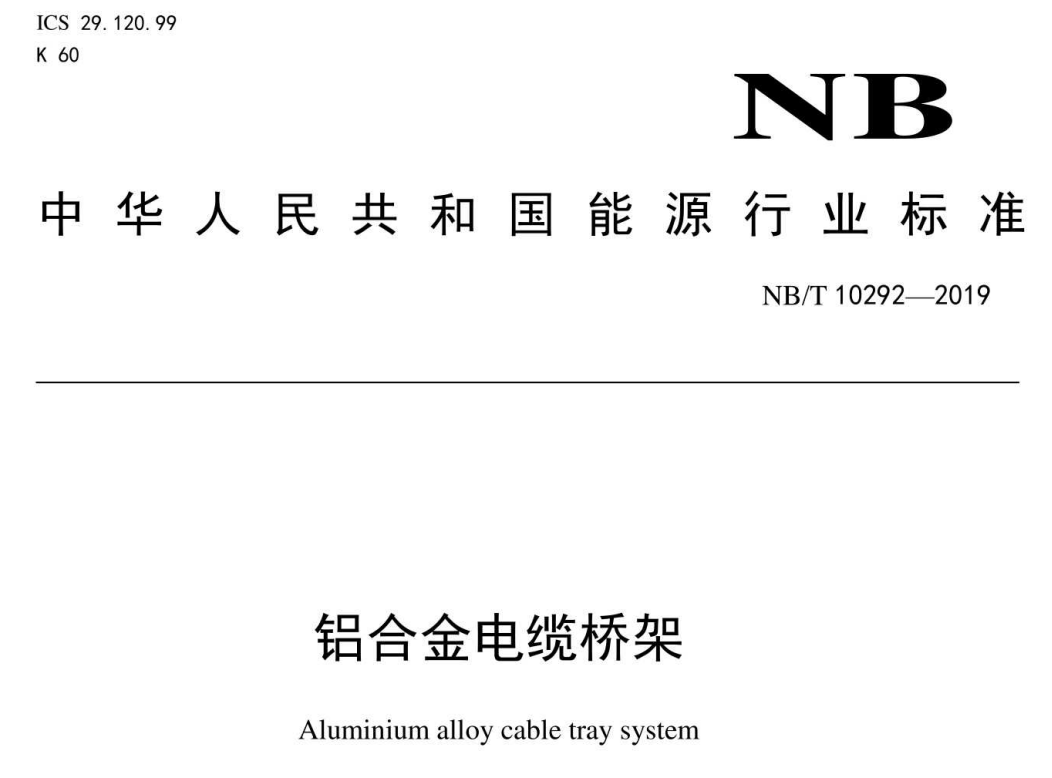

鋁合金電纜橋架標準要求，常用橋架規格和厚度可參考中華人民共和國能源行業標準《NB/T10292-2019鋁合金電纜橋架鋁合金電纜橋架技術規程》表4、5.2、5.3、5.4。

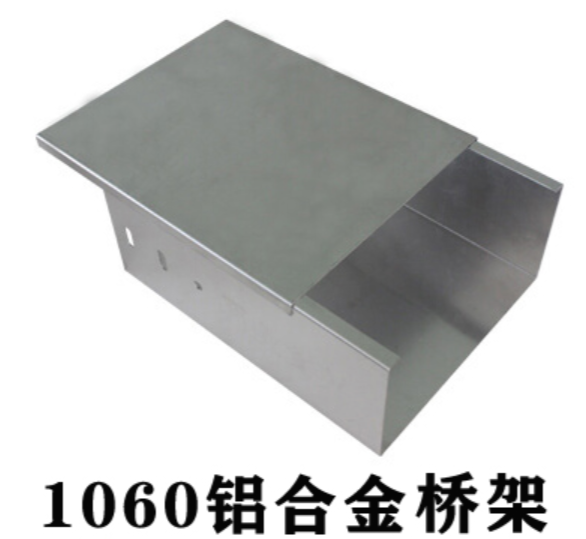

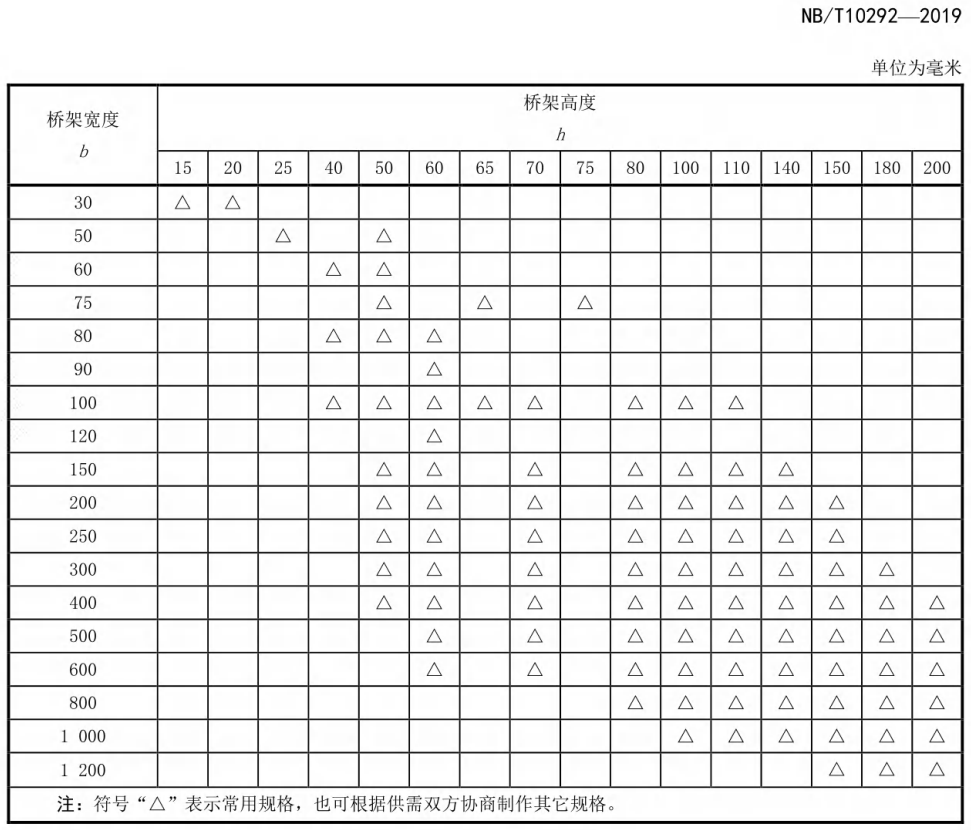

表4常用規格：
5.2外觀質量
5.2.1橋架表面應整潔光滑、色澤均勻，不允許有裂紋、毛刺、銳邊、起皮、腐蝕和氣泡等缺陷。
5.2.2表面陽極氧化處理的橋架，其表面不允許有電灼傷、氧化膜脫落或露底等影響使用的缺陷。
5.2.3表面采用電泳涂漆處理、粉末噴涂處理或氟碳漆噴涂處理的橋架，其表面不允許有皺紋、裂紋、氣泡、流痕、夾雜物、發粘、脫落、露底等影響使用的缺陷。
5.3 制造精度
5.3.1橋架托盤、梯架的直通段長度允許偏差應符合下列要求:
a)當長度≤2000 mm時，允許偏差為士2.0 mm;
b)當長度>2000 mm時，允許偏差為±4.0 mm。
c)橋架橫檔之間中心距離應不大于350 mm，橫檔寬度不宜小于40 mm，橫檔與電纜接觸平面(沿橋架直通體長軸方向）寬度不小于12 mm。
d)橋架的高度尺寸和寬度尺寸應符合表4的規定，尺寸偏差及其它未作要求的尺寸極限偏差應符合GB/T 1804——2000中V級的規定。

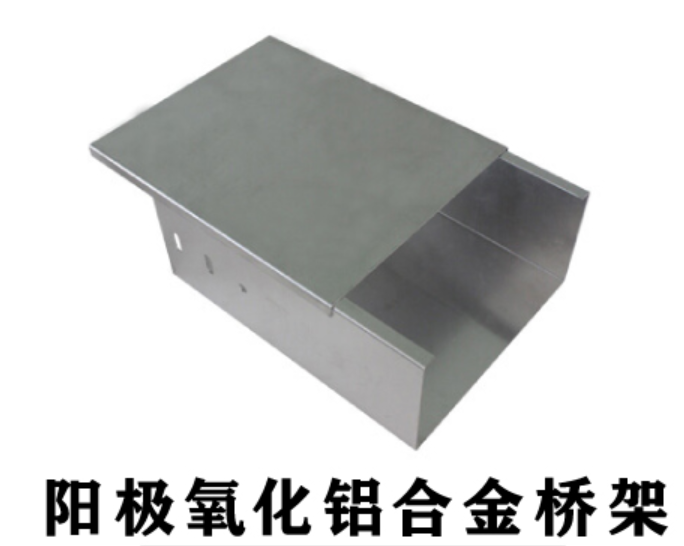

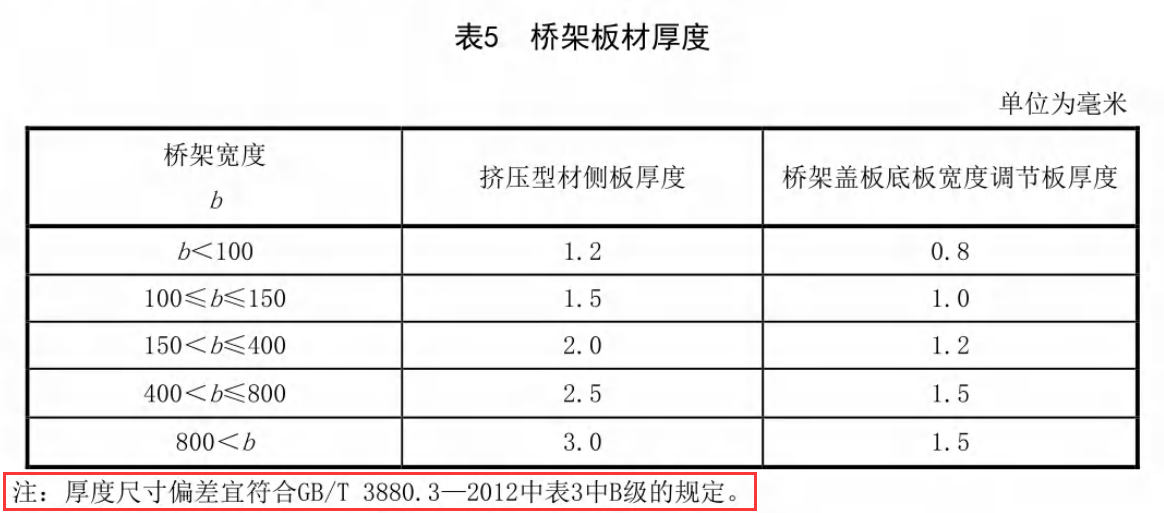

5.3.2橋架的底板、側板、蓋板板材厚度應符合表5的規定。
5.3.3 橋架托盤、梯架的直線度，每1 000 mm測量長度不得大于3 mm。
注:當測量長度不足1 000 mm時，其直線度誤差按插入法折算。
5.3.4橋架的平面度，每1000 mm測量長度不得大于4 mm.
注:當測量長度不足1 000 mn時，其平面度誤差按插入法折算。
5.3.5 橋架托盤、梯架圓弧形或彎折形的彎通，其彎通內側彎曲半徑應符合200 mm、300 mm、600 mm、900 mm;其尺寸偏差不應大于5.0%。
5.3.3 橋架托盤、梯架的直線度，每1 000 mm測量長度不得大于3 mm。
注:當測量長度不足1000 mm時，其直線度誤差按插入法折算。
5.3.4 橋架的平面度，每1 000 mm測量長度不得大于
mmo
注:當測量長度不足1 000 mm時，其平面度誤差按插入法折算
5.3.5橋架托盤、梯架圓弧形或彎折形的彎通，其彎通內側彎曲半徑應符合200 mm、300 mm、600 mm、900 mm;其尺寸偏差不應大于5.0%。
5.4結構要求
5.4.1 橋架有孔托盤底部的通風孔面積不宜大于底部面積的40%。
5.4.2對于多層設置托盤、梯架的橋架，托臂的層間凈距離不應小于150 mmo
5.4.3橋架的焊接應選用氣體保護電弧焊，焊縫表面應平滑均勻，不應有漏焊、虛焊、裂紋、燒穿、氣孔、焊瘤等缺陷，焊縫咬邊深度不得大于0.5 mm，且焊縫表面應進行防護層修復處理。
5.4.4橋架的鉚接應緊密牢固，不應有錯位、偏斜、裂紋等缺陷，鉚釘頭不應有損傷電纜的突起毛刺。5.4.5橋架加工成形后斷面形狀應規整，無彎曲、扭曲邊緣毛刺等缺陷，內表面應光滑、平整，無損傷電纜絕緣的凸起和尖角。
