電纜橋架厚度標準（2022版）

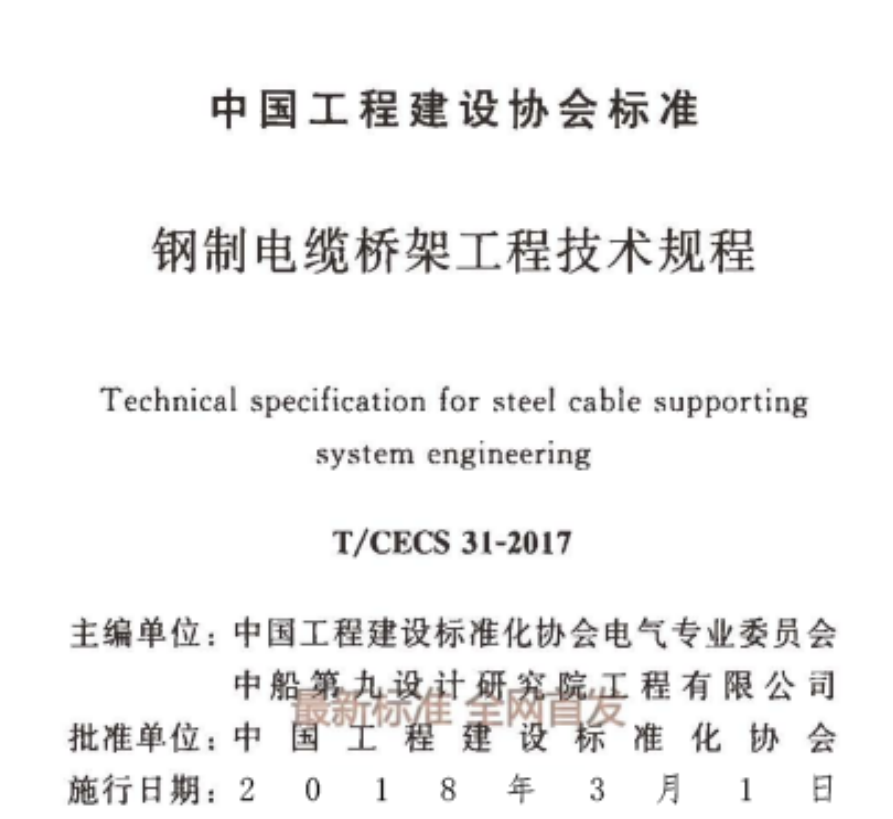

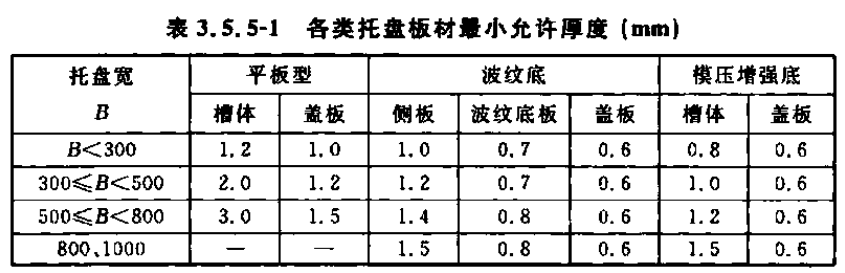

各類托盤橋架的厚度標準可參考中國工程建設協會標準《T/CECS 31-2017鋼制電纜橋架工程技術規程》表3.5.5-1

鋼制平板型橋架：

橋架寬B＜300毫米，橋架槽體厚度需達到1.2毫米，橋架蓋板厚度需達到1.0毫米

300毫米≤橋架寬B＜500毫米，橋架槽體厚度需達到2.0毫米，橋架蓋板厚度需達到1.2毫米

500毫米≤橋架寬B＜800毫米，橋架槽體厚度需達到3.0毫米，橋架蓋板厚度需達到1.5毫米

800毫米、1000毫米＜橋架寬B，橋架壁厚需達到3.0毫米以上，橋架蓋板厚度需達到1.5毫米以上

（mm=毫米）

注：鋁合金橋架、玻璃鋼橋架、高分子橋架、網格橋架除外

模壓增強橋架（模壓增強底）：

橋架寬B＜300毫米，橋架槽體厚度需達到0.8毫米，橋架蓋板厚度需達到0.6毫米

300毫米≤橋架寬B＜500毫米，橋架槽體厚度需達到1.0毫米，橋架蓋板厚度需達到0.6毫米

500毫米≤橋架寬B＜800毫米，橋架槽體厚度需達到1.2毫米，橋架蓋板厚度需達到0.6毫米

800毫米、1000毫米，橋架壁厚度需達到1.5毫米，橋架蓋板厚度需達到0.6毫米

（mm=毫米）

注：鋁合金橋架、玻璃鋼橋架、高分子橋架除外、網格橋架除外

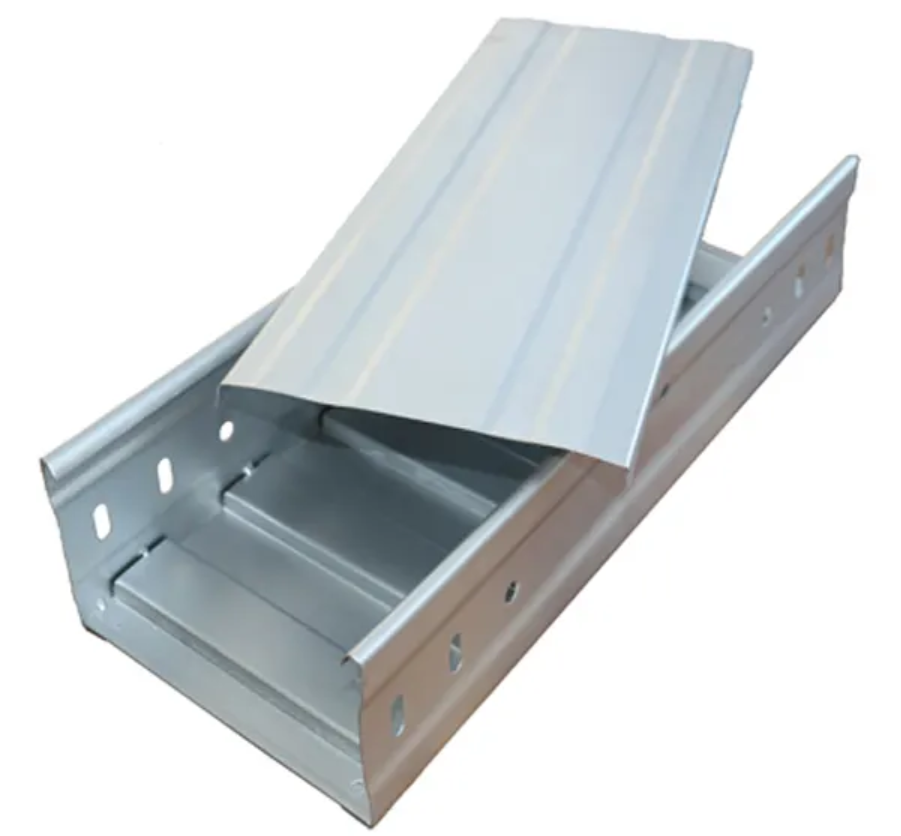

瓦楞式（波紋型）電纜橋架國標厚度可參照中華人民共和國國家標準《GB/T23639-2017節能耐腐蝕鋼制電纜橋架》4.3.2推薦板材厚度見表2

瓦楞式（波紋型）中華人民共和國國家標準,比瓦楞式（波紋型）橋架中國工程建設協會標準更有權威性所以應當參考中華人民共和國國家標準

瓦楞式橋架（波紋型）國標厚度標準:

瓦楞式橋架寬度B<300毫米 ,側板厚度需達到1.2毫米或大于1.2mm，底板厚度需達到0.7毫米或大于0.7mm，蓋板厚度需達到0.5毫米或大于0.5mm

瓦楞式橋架寬度B≥300毫米~<600毫米,側板厚度需達到1.2毫米或大于1.2mm,底板厚度需達到0.8毫米或大于0.8mm，蓋板厚度需達到0.5毫米或大于0.5mm

瓦楞式橋架寬度B≥600毫米 ,側板厚度需達到1.5毫米或大于1.5mm,底板厚度需達到0.8毫米或大于0.8mm，蓋板厚度需達到0.5毫米或大于0.5mm

（梯架橫擋板厚應按側板要求選擇。）

注：鋁合金橋架、玻璃鋼橋架、高分子橋架除外、網格橋架除外
