其中 《JB/T 10216-2013電控配電用電纜橋架》4.3.15.1，4.3.15.2，4.16,表11。5試驗方法就明確說到載荷標準

4.3.15?機械強度

4.3.15.1正常機械載荷



電纜橋架應提供除包括其本身的重量外足夠的機械強度,還應包括其所能承受的電線電纜的機械載荷。產品使用的安全性是判斷安全工作載荷(SWL）的主要依據。

為保證產品的安全性,應符合如下要求:

a）所需機械強度可通過選擇材料的厚度、形狀來獲得，或通過制造商規定的固定支架距離來獲得

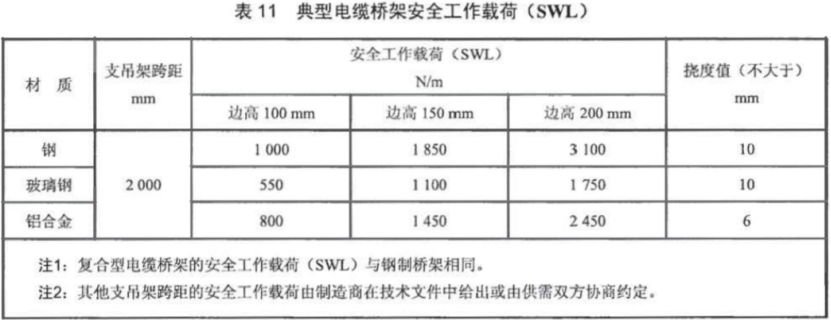

b）電纜橋架在承受安全工作載荷（SWL)時，其相對撓度:鋼制的不宜大于1/200，鋁合金制的不宜大于1/300。玻璃鋼制的不宜大于1/200（見表11)。

注:制造商或其代理商可以用載荷曲線圖、表格或類似形式給出安全工作載荷（SWL).

?

各種類型的支吊架應能承受相應規格（層數）托盤、梯架的安全工作載荷(SWL)，滿足強度、剛度及穩定性的要求。

鋼制吊架的橫擔或側壁固定的托臂在承受安全工作載荷（SWL)時的最大撓度值與其支吊架本身長度之比不宜大于1/100，托臂為鋁型材時，不宜大于1/150。托臂上翹1/100。典型圖例參見附錄B。



4.3.15.2特殊機械載荷

電纜橋架系統除承受正常機械載荷外,原則上不可做人行通道使用,如需作為人行通道等其他用途，為此目的而進行的特殊設計，應由制造商和用戶協商。

4.3.16耐撞擊能力

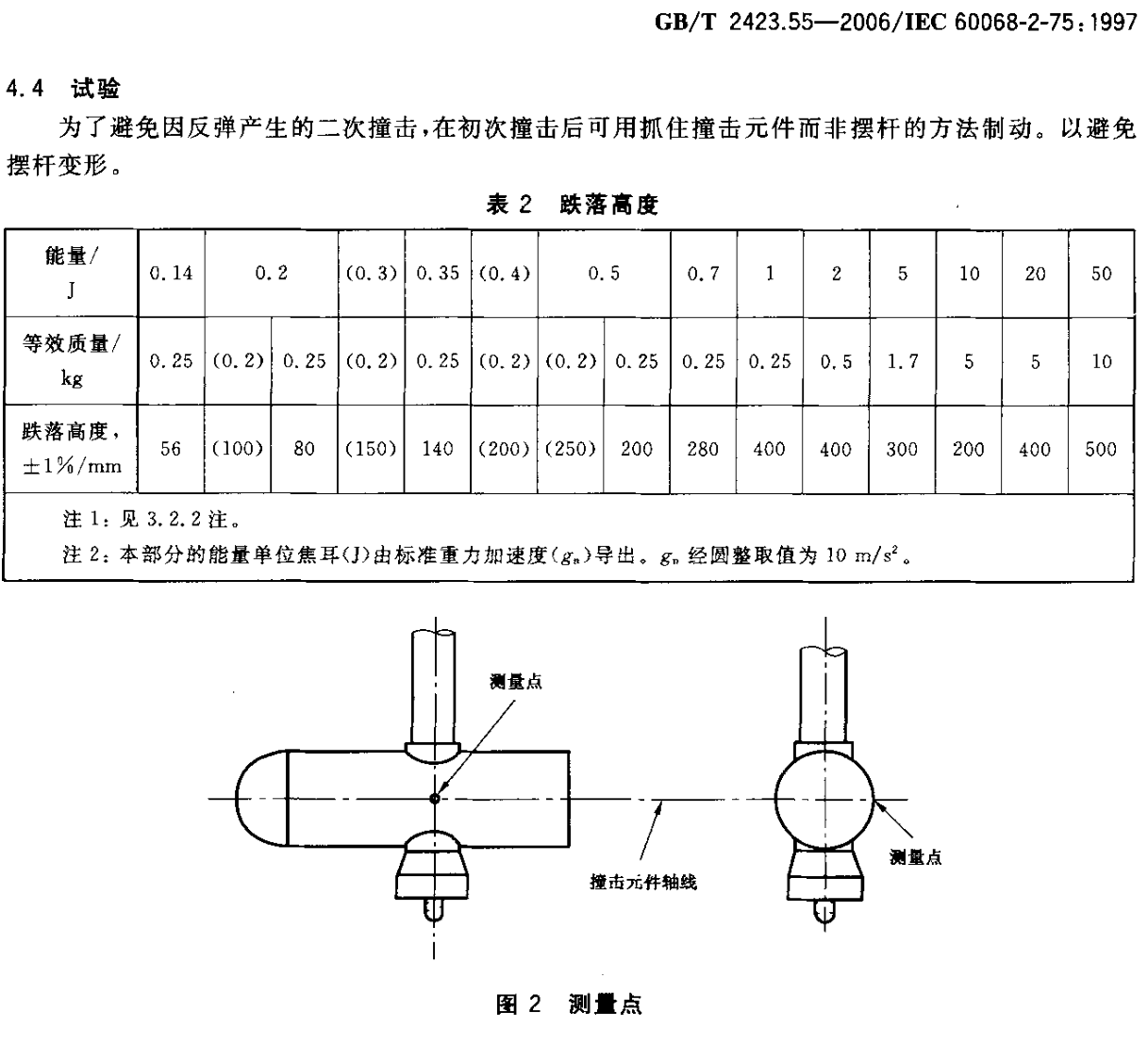

橋架應能承受GB/T 2423.55—2006中表2規定的碰撞能量為10J的撞擊，撞擊后不應出現影響安企使用的變形和裂紋。

5試驗方法

5.1―外觀及尺寸精度檢查

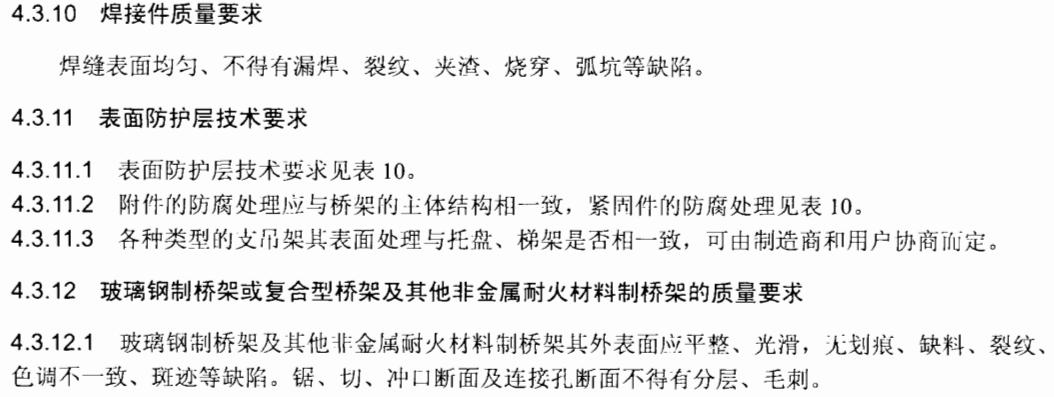

5.1.1電纜橋架的外觀采用目測、手觸摸檢驗相結合的方法進行檢驗﹐檢驗結果應滿足4.3.10～4.3.12.1的規定。

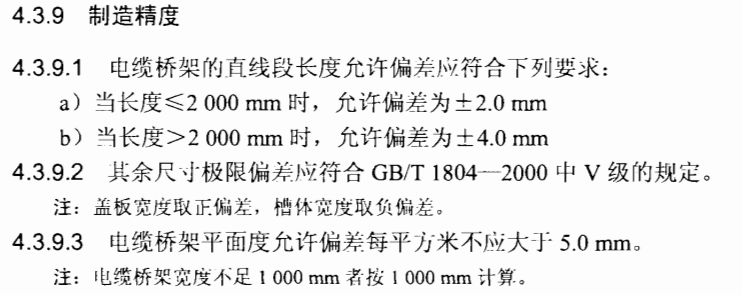

5.1.2電纜橋架的尺寸精度采用游標卡尺，卷尺進行檢驗，檢驗結果應滿足4.3.9的規定。
