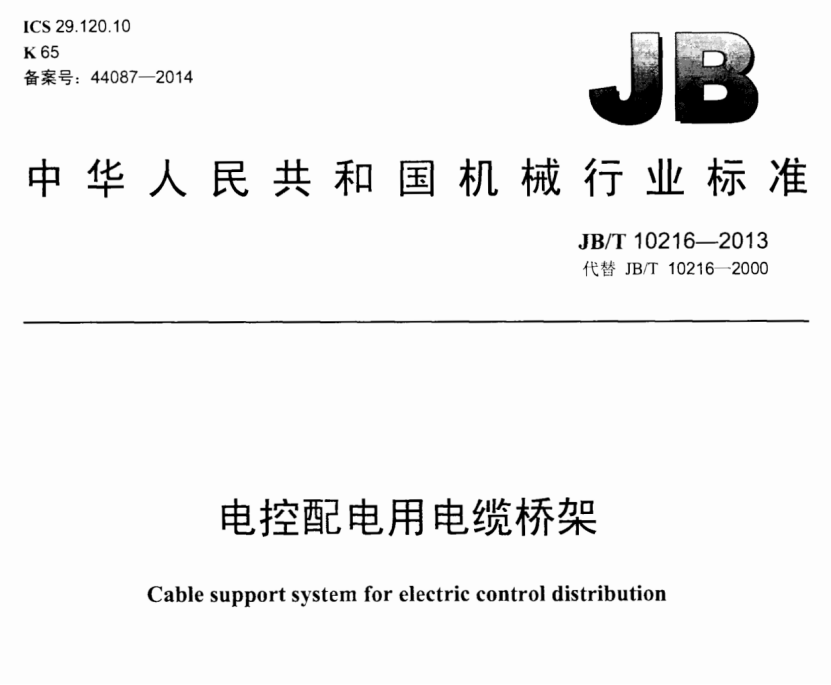

按照電纜橋架檢驗規范應符合《JB/T10216—2013》中的6檢驗規則

6檢驗標準

6.1檢驗分類

橋架的檢驗分為型式檢驗和出廠檢驗兩類。



6.2型號檢驗

型號檢驗的目的是證明橋架的性能是否達到本技術條件的標準。有下列情況之一時,應進行型號檢驗:

a）新產品試制定型鑒定或老產品轉廠生產;

b）產品投產后如結構、材料、工藝上有較大改變，可能影響產品性能;

c）國家質量監督機構提出進行型式檢驗要求。



6.2.1防護層的試驗需采用同一批材料、工藝的樣品分別平行進行試驗。其余各項試驗可按任意次在同一產品上進行。



6.2.2型式檢驗項目包括:

a）外觀及尺寸精度檢查（見5.1);

b）機械載荷試驗（見5.2);

c）撞擊試驗（見5.3);

d）人工氣候檢驗─鹽霧檢驗（見5.4);

e）人工氣候試驗—鹽霧試驗（見5.4);

f）表面防護層厚度檢驗（見5.5);

g）表面防護層附著力檢驗（見5.5);

h）表面防護層均勻性檢驗（見5.5);

i）保護電路連續性檢驗（見5.6);

j）防護等級檢驗（見5.7);

k）防火電纜橋架的防火等級檢驗（見5.8);

l）玻璃鋼制橋架及其他非金屬耐火材料制橋架的火焰蔓延檢驗（見5.9);

m）玻璃鋼制橋架及其他非金屬耐火材料制橋架的防水性能檢驗（見5.9);

n）玻璃鋼制橋架及其他非金屬耐火材料制橋架的耐化學腐蝕性能檢驗（見5.9);

o）玻璃鋼制橋架及其他非金屬耐火材料制橋架的工.頻電氣強度檢驗（見5.9);

p）玻璃鋼制橋架及其他非金屬耐火材料制橋架的表面電阻率檢驗、體積電阻率檢驗（見5.9)。

注1:金屬制橋架的試驗項團為k)、l)、m)、n)、o)、p）除外的全部項目。

注2:玻璃鋼制和復合型橋架及其他非金屬橋架的檢驗項目為f)、g)、h)、i)、k)除外的全部項目

注3:防火電纜橋架的檢驗項日為l)、m)、n)、o)、p）除外的全部項日。



6.2.3型號檢驗的合格判定標準:

所有規定檢驗的項目都能通過，才能認為橋架的型號檢驗合格。

6.3出廠檢驗

橋架必須經制造商質量檢驗部門檢驗合格，并附合格證后方可出廠。

a）外觀檢查（見5.1);

b）尺寸精度檢查（見5.1)

c）表面防護層厚度檢查（見5.5);

d）保護電路連續性試驗（見5.6)。



6.3.2出廠檢驗的合格判定規則

6.3.2.1采用出廠檢驗規定項目的全部指標達到法。如果橋架的某批產品出廠檢驗不符合本標準的要求，應對其進行逐件返工后，再進行檢驗，直到符合要求為止。

6.3.2.2出廠檢驗項目中 a）為全檢; b)、c)、d）為抽樣檢驗。

6.4抽樣及判斷

6.4.1同材料、同工藝、同規格、同一生產批次的產品為一批。

6.4.2樣品應在同一批次中隨機抽樣，抽檢數為該批產品數量的 2%，但至少不少于3件及相關連接附件。

6.4.3檢查時，如有一項不合格，則應加倍抽樣，進行復查，如仍有不合格，則判定該批產品不合格。
