鍍鋅電纜橋架國標厚度允許偏差標準

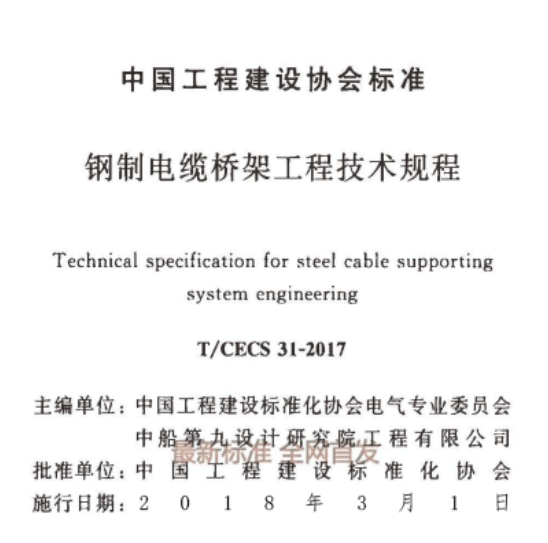

《T CECS31-2017 鋼制電纜橋架工程技術規程》，2018年3月1日施行，由中國工程建設協會標準電氣專業委員會發布。

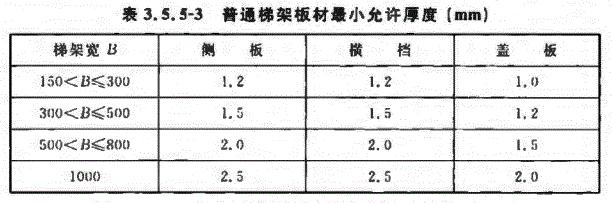

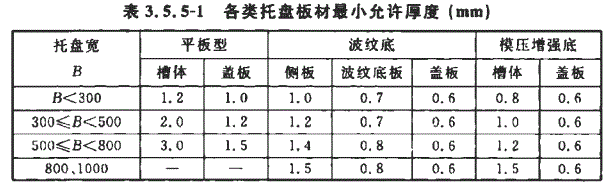

各類托盤板材最小允許厚度和表3.5.5.3 普通梯架板材最小允許厚度，鍍鋅電纜橋架國標厚度允許偏差，可以參照該標準的3.5.5 章節 表3.5.5-1 。

具體見下表3.5.5-3和表3.5.5-1。

不同結構類型的鍍鋅橋架的國標厚度允許偏差不同，結構類型例如槽式、托盤式、梯架等。

同一橋架不同部位的國標厚度允許偏差也不同，不同部位例如托盤、側板、橫檔、連接片、蓋板等。

具體標準如下：

1、鍍鋅槽式/托盤式橋架托盤厚度允許偏差

橋架寬度<300，托盤的國標厚度偏差允許最小為1.2

300<=橋架寬度<500，托盤的國標厚度偏差允許最小為2.0

500<=橋架寬度<800，托盤的國標厚度偏差允許最小為3.0

800<=橋架寬度，托盤的國標厚度偏差允許最小為3.0

2、鍍鋅梯式橋架側板/橫檔厚度允許偏差

150<橋架寬度<=300，側板的國標厚度偏差允許最小為1.2，橫檔的國標厚度偏差允許最小為1.2，

300<橋架寬度<=500，側板的國標厚度偏差允許最小為1.5，橫檔的國標厚度偏差允許最小為1.5

500<橋架寬度<=800，側板的國標厚度偏差允許最小為2.0，橫檔的國標厚度偏差允許最小為2.0

800<橋架寬度，側板的國標厚度偏差允許最小為2.5，橫檔的國標厚度偏差允許最小為2.5

3、鍍鋅槽式/托盤式橋架連接片厚度允許偏差

橋架寬度<300，連接片的國標厚度偏差允許最小為1.2

300<=橋架寬度<500，連接片的國標厚度偏差允許最小為2.0

500<=橋架寬度<800，連接片的國標厚度偏差允許最小為3.0

800<=橋架寬度，連接片的國標厚度偏差允許最小為3.0

4、鍍鋅梯式橋架連接片厚度允許偏差

150<橋架寬度<=300，連接片的國標厚度偏差允許最小為1.2

300<橋架寬度<=500，連接片的國標厚度偏差允許最小為1.5

500<橋架寬度<=800，連接片的國標厚度偏差允許最小為2.0

800<橋架寬度，連接片的國標厚度偏差允許最小為2.5

5、鍍鋅槽式/托盤式橋架蓋板厚度允許偏差

橋架寬度<300，蓋板的國標厚度偏差允許最小為1.0，1.2的下一等級為1.0

300<=橋架寬度<500，蓋板的國標厚度偏差允許最小為1.5，2.0的下一等級為1.5

500<=橋架寬度<800，蓋板的國標厚度偏差允許最小為2.5，3.0的下一等級為2.5

800<=橋架寬度，蓋板的國標厚度偏差允許最小為2.5，3.0的下一等級為2.5

6、鍍鋅梯式橋架蓋板厚度允許偏差

150<橋架寬度<=300，蓋板的國標厚度偏差允許最小為1.2，1.2的下一等級為1.0

300<橋架寬度<=500，蓋板的國標厚度偏差允許最小為1.5，1.5的下一等級為1.2

500<橋架寬度<=800，蓋板的國標厚度偏差允許最小為2.0，2.0的下一等級為1.5

800<橋架寬度，蓋板的國標厚度偏差允許最小為2.5，2.5的下一等級為2.0

（以上單位為：mm）

以上為T CECS31-2017標準鍍鋅橋架國標厚度允許偏差的全部內容。
