內容出自《CECS120:2007套接緊定式鋼導管電線管路施工及驗收規程》國家標準附錄D 套接緊定式有螺紋緊定型連接套管規格與允許偏差
主編單位：中國工程建設標準化協會標準
附錄D套接緊定式有螺紋緊定型連接套管規格與允許偏差

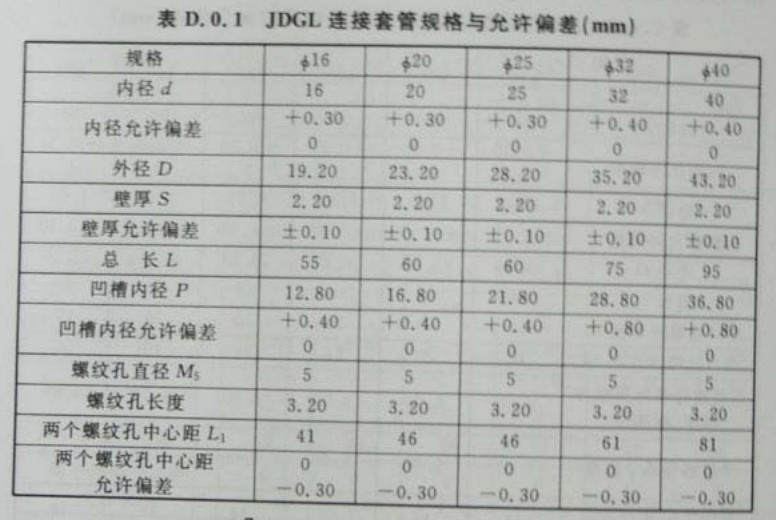

D.0.1套接緊定式有螺紋緊定型(JDGL)連接套管的規格與允許偏差應符合表D.0.1的規定(圖D.0.1)。
- JDG線管有螺紋緊定型直通：內徑16規格；內徑允許偏差+0.30/0；外徑19.20；壁厚2.20；壁厚允許偏差±0.10；總長55；凹槽內徑12.80；凹槽內徑允許偏差+0.40/0；螺紋孔直徑5；螺紋孔長度3.20；兩個瑣鈕中心距41；兩個瑣鈕中心距允許偏差0/-0.30
- JDG線管有螺紋緊定型直通：內徑20規格；內徑允許偏差+0.30/0；外徑23.20；壁厚2.20；壁厚允許偏差±0.10；總長60；凹槽內徑16.80；凹槽內徑允許偏差+0.40/0；螺紋孔直徑5；螺紋孔長度3.20；兩個瑣鈕中心距46；兩個瑣鈕中心距允許偏差0/-0.30
- JDG線管有螺紋緊定型直通：內徑25規格；內徑允許偏差+0.30/0；外徑28.20；壁厚2.20；壁厚允許偏差±0.10；總長60；凹槽內徑21.80；凹槽內徑允許偏差+0.40/0；螺紋孔直徑5；螺紋孔長度3.20；兩個瑣鈕中心距46；兩個瑣鈕中心距允許偏差0/-0.30
- JDG線管有螺紋緊定型直通：內徑32規格；內徑允許偏差+0.40/0；外徑35.20；壁厚2.20；壁厚允許偏差±0.10；總長75；凹槽內徑28.80；凹槽內徑允許偏差+0.80/0；螺紋孔直徑5；螺紋孔長度3.20；兩個瑣鈕中心距61；兩個瑣鈕中心距允許偏差0/-0.30
- JDG線管有螺紋緊定型直通：內徑40規格；內徑允許偏差+0.40/0；外徑43.20；壁厚2.20；壁厚允許偏差±0.10；總長95；凹槽內徑36.80；凹槽內徑允許偏差+0.80/0；螺紋孔直徑5；螺紋孔長度3.20；兩個瑣鈕中心距81；兩個瑣鈕中心距允許偏差0/-0.30
